Quando si crea una quota facendo clic su un oggetto, la quota diventa correlata all'oggetto. Se si modifica la geometria dell'oggetto, anche la quota è aggiornata.

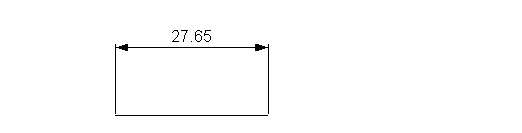

Supponiamo di creare la seguente quota facendo clic sulla linea:

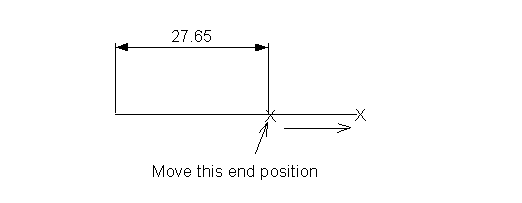

Quando si sposta uno dei punti finali della linea:

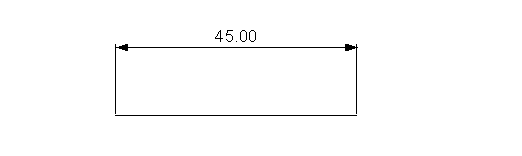

Anche la quota è aggiornata.
Le crocette rosse sono visualizzate quando le quote necessitano di attenzione, in quanto la relazione (dipendenza) tra le quote e la geometria è interrotta.
L'esempio seguente mostra una quota su una linea diagonale che mostra le proprie dipendenze sulle estremità della linea:
Se la linea è eliminata, è visualizzata una crocetta rossa e il valore della quota è sottolineato in rosso per mostrare che una dipendenza è interrotta:
Per riparare la quota e rimuovere le crocette rosse, eseguire una delle seguenti operazioni:
- Trascinare ogni crocetta sulla quota e ancorarla alla geometria corretta per creare una nuova dipendenza.
- Eliminare la quota.
