Smussi

Uno smusso è una linea specializzata creata tra due linee.

Supponiamo di avere le due linee mostrate qui di seguito:

Uno smusso tra le due linee originali è mostrato qui di seguito.

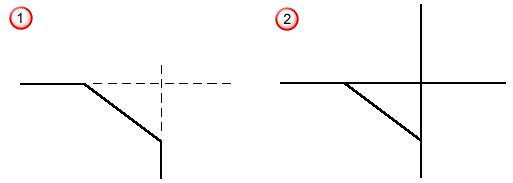

Sono disponibili due opzioni di smusso:

• Scheda Wireframe > riquadro Crea > Smusso - le linee sono ritagliate fino allo smusso
• Scheda Wireframe > riquadro Crea > Smusso non ritagliato - le linee restano non ritagliate



Uno smusso è definito in uno dei seguenti modi:

• Distanza angolo (default - angolo dalla prima linea e la sua distanza lungo la prima linea (misurata dal punto di intersezione delle due linee):



• Lunghezza angolo - la sua lunghezza e l'angolo dalla prima linea:



• Distanza lungo - distanze lungo entrambe le linee (misurate dal punto di intersezione delle due linee):



Specificare il tipo e le dimensioni dello smusso di default utilizzando la finestra di dialogo Opzioni.

È inoltre possibile creare smussi personalizzati specificando la lunghezza e l'angolazione della linea, nonché creare smussi utilizzando la finestra di dialogo Editor smusso.
