Un disegno Note è un disegno dalle viste predefinite e un cartiglio, che è possibile annotare utilizzando quote e testo.
Creazione e apertura di un disegno Note
- Aprire il modello per cui si desidera creare un disegno, ad esempio:
- Fare clic sulla scheda Disegno > pannello Disegno > Note.

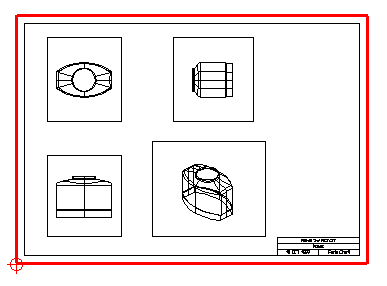

Se non è già presente un disegno Note, questa operazione crea un disegno contenente quattro viste degli oggetti al momento visualizzati nel modello:
Se è presente un disegno Note, sarà visualizzato il disegno Note esistente.

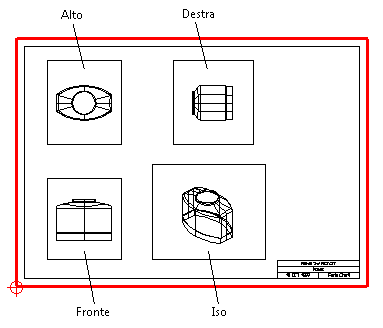

Nota: È possibile creare un solo disegno Note per modello.Le direzioni delle viste nel disegno Note sono fornite qui di seguito:
I contenuti delle viste sono scalati automaticamente per rientrare nei contorni della vista.
- Modificare le impostazioni per una qualsiasi delle viste deselezionando le opzioni Aggiungi elementi e Riscala automaticamente nella finestra di dialogo Modifica vista. È anche possibile memorizzare il layout di un disegno Note da usare in tutti i modelli futuri.
- Con il disegno Note aperto, aggiornare il modello.
Il disegno Note è aggiornato automaticamente per riflettere le modifiche.
- Per chiudere il disegno Note, fare clic su File > Chiudi.
Il disegno Note e gli eventuali oggetti in esso creati sono memorizzati con il modello.
Modifica di un disegno Note
È possibile modificare i disegni Note come un disegno. Per ulteriori dettagli, vedere Modifica di un disegno.
Le viste nel disegno Note sono modificate proprio come altre viste disegno. Per ulteriori dettagli, vedere Modifica di una vista.
Se si modifica il nome del disegno Note, un nuovo disegno Note è creato quando si seleziona nuovamente la scheda Disegno > pannello Disegno > opzione Note.
Personalizzazione di un disegno Note
È possibile personalizzare il layout di un disegno Note e memorizzare le modifiche per l'uso nei modelli futuri.
Per personalizzare un disegno Note:
- Creare un disegno Note nel modello template; NEW_MODEL_MASTER.
- Modificare il disegno Note come desiderato.
È possibile aggiungere oggetti al disegno Note nel modello template.
Quando si crea successivamente un disegno Note, è usato il disegno Note del modello.
Per ulteriori dettagli, vedere Utilizzo di modelli di disegno.
