Per impostare vincoli per un solido:
- Selezionare il solido.
- Fare clic sulla scheda Strumenti solido > riquadro Stato > Explorer per visualizzare la struttura del solido.
- Fare clic con il tasto destro del mouse sul simbolo del solido nella finestra Explorer e scegliere Vincoli di scalatura dal menu contestuale.
Nota: Per le feature solido, l'opzione Vincoli di scalatura è disponibile solo per le feature definite dall'utente.
Non è visualizzata nel menu contestuale di altre feature solido.

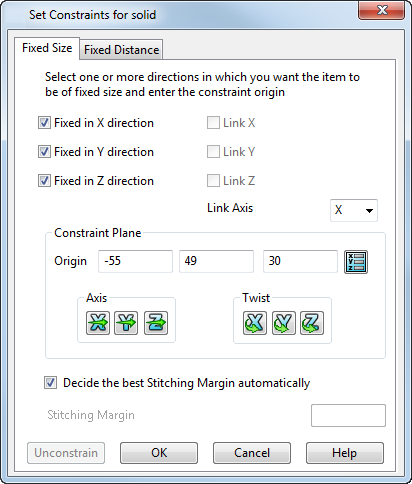

Viene visualizzata la finestra di dialogo Imposta vincoli per solido.
- Usare la finestra di dialogo per specificare vincoli di scalatura.
È possibile definire i vincoli di scalatura in uno dei seguenti modi:
- Dimensioni fisse - Usare questo metodo per selezionare le direzioni che devono restare immutate dopo la scalatura.
- Distanza fissa - Usare questo metodo per mantenere la posizione relativa di due solidi o due feature definite dall'utente.
