Questa pagina consente di modificare il piano di vincolo e selezionare le direzioni che non devono subire modifiche dalla scalatura.
Usare le caselle di controllo per selezionare le direzioni che non devono subire modifiche dalla scalatura.
Fissa in direzione X - Vincolare l'elemento in modo che sia di dimensioni fisse nella direzione X rispetto al piano di lavoro di vincolo.
Fissa in direzione Y - Vincolare l'elemento in modo che sia di dimensioni fisse nella direzione Y rispetto al piano di lavoro di vincolo.
Fissa in direzione Z - Vincolare l'elemento in modo che sia di dimensioni fisse nella direzione Z rispetto al piano di lavoro di vincolo.
Usare le opzioni Asse di collegamento e Collega per creare vincoli di scalatura collegati. Ad esempio, collegare le quote X e Y come segue:
- Deselezionare Fissa in direzione X.
- Selezionare Collega X.
- Selezionare l'asse Y nell'elenco a discesa Asse di collegamento. Questa operazione collega le quote X e Y, in modo che ogni modifica apportata alla dimensione Y sarà applicata anche alla dimensione X.
- Utilizzare la scheda Modifica > riquadro Trasforma > Scala per scalare il solido. I vincoli di scalatura impostati sono applicati ed è visualizzato un messaggio di conferma.
Piano di vincolo
Quando si scala l'oggetto vincolato, è l'origine del piano di vincolo che è scalata. L'origine del piano di vincolo si sposta con l'origine scalata e l'entità vincolata si riposizione attorno all'origine del piano di vincolo aggiornata.
L'origine di default dell'entità vincolante è visualizzata sul modello. Modificare le opzioni Origine, Asse e Ruota per modificare il piano di vincolo
- Origine - Le coordinate X, Y, Z del punto centrale dell'entità vincolante. Se occorre alterare l'origine, inserire le nuove coordinate nella casella pertinente.
- Visualizzare la finestra di dialogo Posizione in modo da poter definire il piano di vincolo.
- Asse - Per modificare la direzione degli assi del piano di vincolo, fare clic sul pulsante dell'asse che si desidera modificare. Questa operazione visualizzare la finestra di dialogo Direzione. Usare questa finestra di dialogo per immettere le informazioni sull'asse e fare clic su Accetta.
- Ruota - Per ruotare il piano di vincolo attorno al suo asse, fare clic sul pulsante dell'asse che si desidera torcere. Questa operazione visualizza la finestra di dialogo Calcolatrice. Usare questa finestra di dialogo per immettere il valore di torsione e fare clic su Accetta.
Decidere automaticamente il margine di unione migliore - Se si desidera mantenere le stesse dimensioni della feature definita dall'utente, la scalatura darà luogo a un gap attorno alla feature. Un margine di unione stira le parti del solido attorno alla feature definita dall'utente, al fine di fondere il gap generato attorno alla feature e mantenere la chiusura del solido.
Selezionare questa opzione per basare le dimensioni del margine di cuciture sulle dimensioni del gap creato.
Deselezionare questa opzione per usare l'opzione Margine di cucitura:
Margine di cucitura - Inserire la distanza attorno alla periferia dell'elemento da vincolare in cui avverrà lo stiramento, quando si scala l'elemento. Questa opzione è disponibile solo se è deselezionato Decidere automaticamente il margine di cucitura migliore.

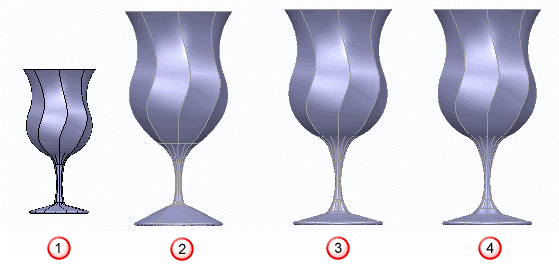

Qui di seguito sono indicati gli effetti dell'uso del margine di unione calcolato automaticamente e l'utilizzo di diverse dimensioni di margini di unione definiti dall'utente.
- Originale.
— Margine di cucitura deciso automaticamente.
— Margine di cucitura definito dall'utente di 5.
— Margine di cucitura definito dall'utente di 10.
Svincola - Rimuovere tutti i vincoli dell'elemento selezionato e chiudere la finestra di dialogo.
OK - Accettare le impostazioni sui vincoli e chiudere la finestra di dialogo.
