Una vista relativa è una proiezione del modello dal lato di una vista esistente.

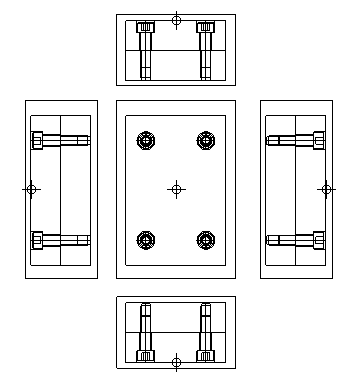

L'immagine seguente mostra quattro finestre relative alla vista della cima del modello (utilizzando proiezioni del terzo angolo:
Per creare una vista relativa:
- Accertarsi di avere un disegno con almeno una vista su di esso.
Se non si ha un disegno aperto, creare un disegno o aprire un disegno esistente.
Se non si hanno viste sul disegno, creare una vista singola.
- Fare clic sulla scheda Disegno > pannello Vista > Relativo.

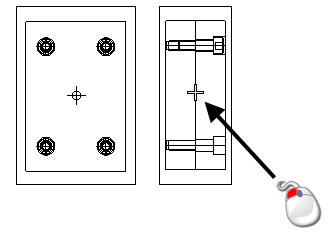

- Tenere il cursore sopra una vista del disegno. Il cursore passa a una freccia per indicare la direzione della nuova vista in relazione alla vista esistente:
Mentre si sposta il mouse attorno alla vista, la freccia cambia direzione dalle altre viste relative.
È possibile creare una vista isometrica spostando il mouse su uno spigolo della vista.
- Quando la freccia passa alla direzione desiderata, fare clic sul mouse. La nuova vista relativa è visualizzata sul lato specificato, pronta per essere posizionata.
Il lato di visualizzazione dipende dal fatto se sia selezionata l'opzioneTerzo angolo nella finestra di dialogo Opzioni viste > Generale della finestra di dialogo Opzioni.
- Fare clic sul disegno per posizionare e creare la nuova vista.
La nuova vista è generalmente creata accanto al bordo della vista in cui è eseguita la proiezione:
