Una scheda da cerchi è una tabella contenente le posizioni centrali di cerchi. Può inoltre contenere i diametri dei cerchi. Per ulteriori dettagli, vedere Creazione di un arco completo (cerchio).

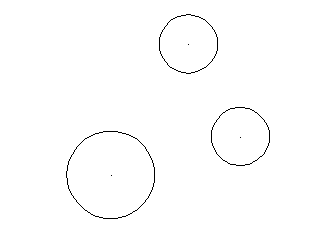

Qui di seguito sono forniti tre cerchi:

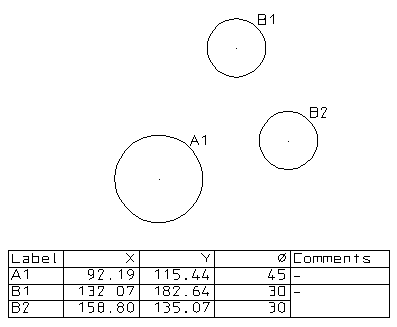

La scheda seguente è creata per tali cerchi:
Ogni cerchio è etichettato usando il formato AAxx, in cui AA è un numero qualsiasi di lettere e xx è un numero qualsiasi di cifre. I cerchi con gli stessi diametri hanno lo stesso prefisso e sono posizionati l'uno accanto all'altro nella scheda. L'etichetta è impostata automaticamente dal Contatore nella barra degli strumenti Testo.
Nel nostro esempio, due cerchi hanno il diametro 30. Le etichette di questi cerchi hanno il prefisso B e i cerchi sono raggruppati insieme nella scheda.
Le coordinate dei centri e i diametri dei cerchi sono visualizzati nella scheda. Inoltre, nella scheda è disegnata una colonna commento. I commenti dei cerchi aventi lo stesso diametro sono uniti.
In base alle impostazioni di default, sono visualizzate solo le coordinate X e Y. Per visualizzare la coordinata Z, attivare l'opzione Includi coordinata Z nella pagina Scheda della finestra di dialogo Opzioni.
Se si sposta il cerchio o si modifica il diametro, i valori sono aggiornati nella scheda.
