Creazione di relazioni usando gli attacchi

Usare la finestra di dialogo Crea relazione per creare relazioni tra componenti selezionando attacchi. In questo esempio, è creata una relazione tra due componenti di blocco solido:

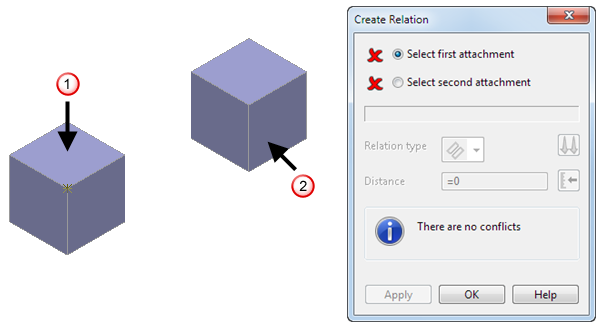

Fare clic sulla scheda Assieme > pannello Modifica > Attacco per visualizzare la finestra di dialogo Crea relazione:
Nella finestra grafica, selezionare il primo attacco sul primo componente. Ad esempio, selezionare il piano superiore .
Questo è il componente primario.
Selezionare il secondo attacco sul secondo componente. Ad esempio, selezionare il piano sulla destra . Questo è il componente secondario.
Il secondo componente è ruotato, in modo che gli attacchi dei piani selezionati siano allineati. Relazione da piano a piano selezionato è visualizzato nella finestra di dialogo e è visualizzato quale Tipo di relazione.

Nota: Le relazioni sono aggiunte alla struttura dell'assieme quando il secondo attacco è selezionato. Se si esegue una selezione errata prima di fare clic su Applica, fare clic sull'opzione Seleziona primo attacco o Seleziona secondo attacco, in modo che sia visualizzato , quindi selezionare nuovamente gli attacchi nella finestra grafica.
Usare la finestra di dialogo per specificare la relazione tra i componenti. Ad esempio:
1. Selezionare nell'elenco a discesa Tipo di relazione per modificare il tipo di relazione su Angolare.
2. Fare clic su per specificare l'orientamento dell'attacco secondario rispetto all'attacco primario. Selezionare tra:
  Allinea - l'attacco secondario giace nella stessa direzione di quello primario.

  Anti-allinea - l'attacco secondario giace nella direzione opposta rispetto a quella dell'attacco primario.
3. Inserire una distanza di 25 o fare clic su e usare il dispositivo di scorrimento nella finestra di dialogo Scala angolo/distanza per specificare la distanza angolare.

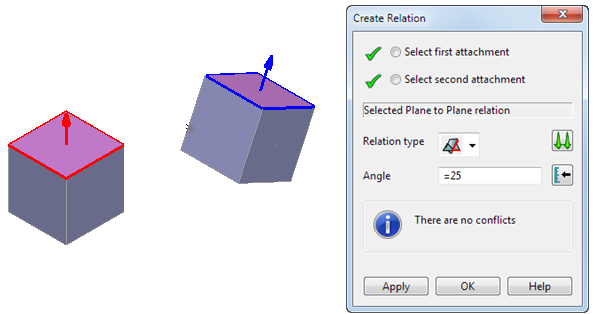

4. Fare clic su Applica. Il modello è aggiornato:
Fare clic su OK per terminare la creazione di relazioni. La relazione creata viene aggiunta alla struttura dell'assieme.
