Usare l'opzione Dividi per dividere le facce del solido selezionato utilizzando wireframe. Questa opzione è utile se occorre apportare piccole modifiche localizzate o per limitare l'effetto delle operazioni di modifica di modellazione diretta.
- Creare il wireframe per dividere la faccia.
- Selezionare il solido da dividere.

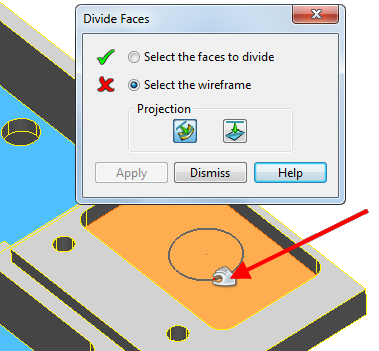

- Fare clic sulla scheda Strumenti solido > riquadro Modifica faccia > Dividi per visualizzare la finestra di dialogo Dividi facce:

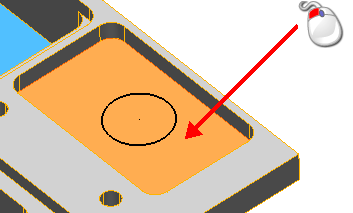

- Selezionare la faccia da dividere:

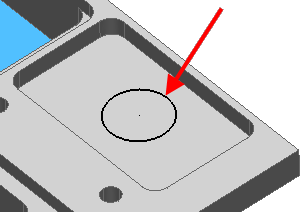

- Selezionare il wireframe:
- Selezionare un'opzione di proiezione pertinente.L'impostazione di default è Proietta wireframe lungo normale della faccia.
- Fare clic su Applica. Se si desidera dividere un'altra faccia, è possibile farlo senza chiudere la finestra di dialogo.
- Fare clic su Annulla.

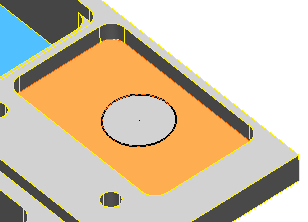

- Spostare il cursore sulla faccia per mostra la faccia divisa o fare clic su una delle facce:
Suggerimento: Se si ha un esempio in cui il wireframe non divide completamente la faccia, è visualizzato il report difetti operazione. Aggiungere un altro wireframe e ripetere l'operazione di divisione delle facce usando sia il wireframe originale sia quello addizionale.
