Visualizzazione delle tracce delle particelle
In questo passaggio, verranno esaminati i risultati della velocità utilizzando le tracce delle particelle.
Le tracce delle particelle mostrano la traiettoria del fluido mentre passa attorno alle ostruzioni solide. È possibile utilizzarle per comprendere il percorso del flusso, la circolazione e le regioni di turbolenza.
Per nascondere i vettori, fare clic con il pulsante destro del mouse sul piano e selezionare Vettore piano. Selezionare Nessuno.

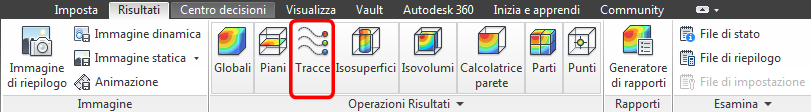

Nella scheda Risultati, fare clic su Tracce:
Nel gruppo contestuale Tracce, impostare Tipo definizione punti su Rettangolaree Serie definizione punti su Griglia. Fare clic su Aggiungi.
È possibile utilizzare il piano dei risultati come una piattaforma su cui disegnare i punti definizione traccia:

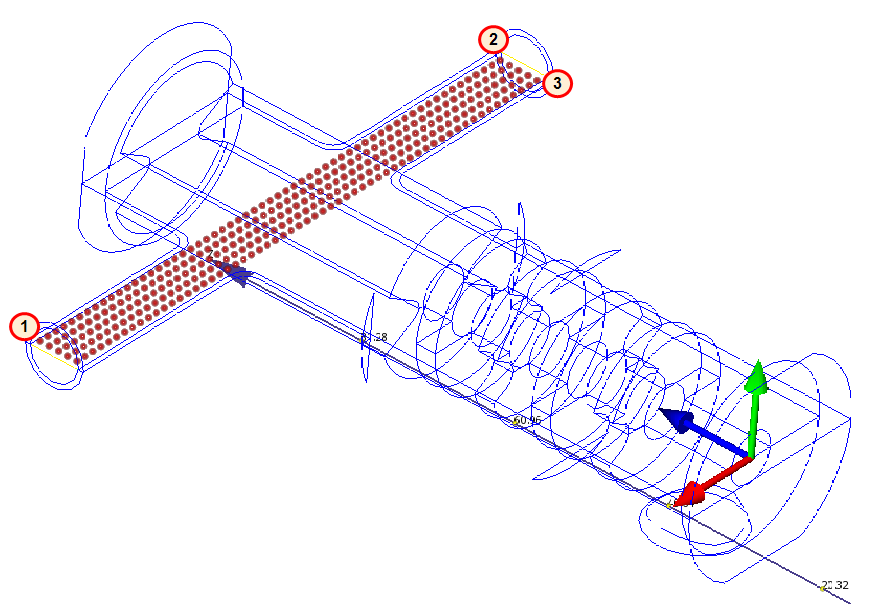

- Fare clic per definire il primo angolo della griglia di definizione punti, come mostrato di seguito.
- Trascinare la griglia sul secondo angolo, quindi fare clic.

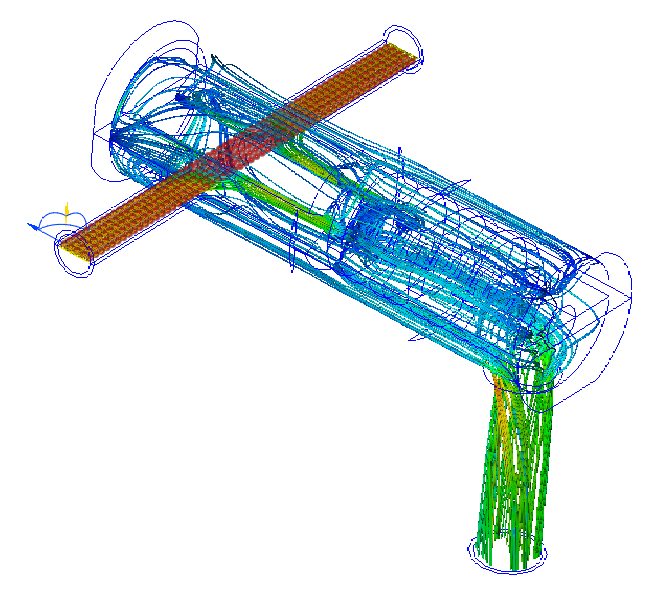

- Trascinare la griglia sul terzo angolo, quindi fare clic. In questo modo la griglia viene completata e vengono disegnate le tracce.
Nota Se non si dispone del piano, è possibile utilizzare una qualsiasi superficie nel modello, incluse le due entrate.
Per eliminare le tracce, fare clic su Rimuovi nel gruppo contestuale.
