単相ラダーを挿入する

幅、横線の本数、および 1 番目の横線リファレンス番号が定義されているラダーを追加します。

ラダーは、図面にいつでも挿入できます。図面にはラダーを複数挿入でき、単相ラダーおよび 3 相ラダーも挿入できます。ラダーには、横線の間隔、横線の本数、ラダーの幅など、さまざまなパラメータを設定できます。

単相ラダーを挿入する

1. AEGS05.dwg を開きます。
2. [回路図]タブ[配線/線番を挿入]パネル[ラダー挿入]ドロップダウン[ラダー挿入]の順にクリックします。 検索
3. [ラダー挿入]ダイアログ ボックスで、次のように指定します。

   幅:  9.000

   スナップ間隔:  1.0000

   1番目のリファレンス:  519

   インデックス:  1

   ラダー横線:  18

   相:  1 相

   横線描画:  ○

   スキップ:  0

   [長さ]は、1 番目の[リファレンス]、[インデックス]、[横線]を指定すると自動的に計算されるため、指定しません。

   注:

   参照 519 は、ページ 5、リファレンス 19 を表します。

4. [OK]をクリックします。
5. プロンプトに対して、次のように操作します。

   最初の横線の開始位置を指定または[配線タイプ]: 

   「16」、「21」 と入力し、 [Enter]を押します。

   注: 図面でロケーションをクリックすることで、1 番目の横線の開始位置を指定することもできます。

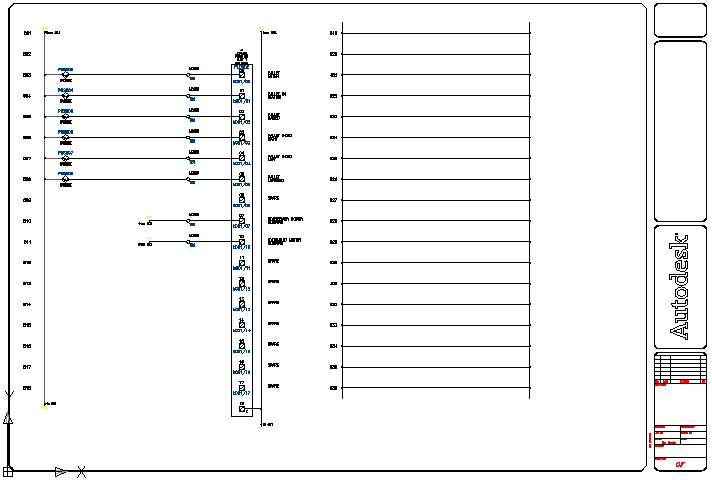

   単相ラダーが図面に挿入されます。
