面を選択して断面オブジェクトを作成するには

3D オブジェクトを通過する切断面として作用する断面オブジェクトを作成します。

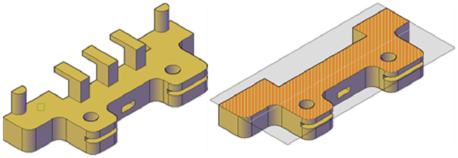

面に位置合わせされた断面オブジェクト

  1. [モデリング]タブ > [ソリッド]パネル > [断面]ドロップダウン > [断面]をクリックします。
  2. モデルの面をクリックして選択します。

    選択した面の平面上に断面オブジェクトが作成されます。

  3. 断面線をクリックして、グリップを表示します。
  4. グリップを選択して、3D オブジェクトを通過する断面平面を移動します。

    断面オブジェクトは、[断面オブジェクト]の状態で作成されます。ライブ断面はオンになります。
