グループ

グループは、節点または要素のセットを後で再度選択する際に便利です。このページで説明するコマンドでは、最初にモデル上にメッシュを生成する必要があります。

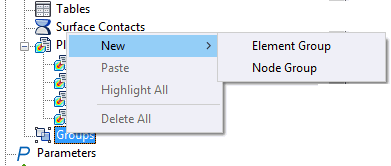

グループ ツリーの項目は、次の図のように表示されます。

[グループ]を右クリックすると、コンテキスト メニューから次のオプションが使用できます。

• [新規作成]:

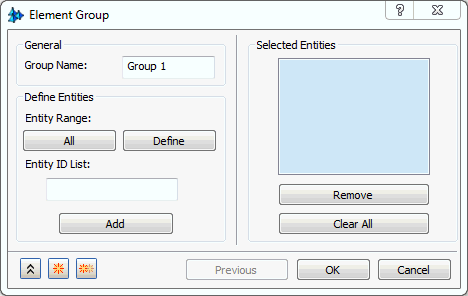

  • [要素グループ]: 指定した要素のセットで構成されるグループを作成します。



    次の 2 つの方法のうちいずれかを使用して、[選択したエンティティ]リストに要素を追加します。

  • モデル上で目的の要素を 1 つずつクリックして、要素を視覚的に選択します。
  • 要素 ID が分かっている場合は、それらを[エンティティ ID リスト]フィールドに入力します。その際、スペースやカンマを使用して複数の値を区切ります。次に、[追加]をクリックします。

    選択した要素は緑色でハイライト表示されます。

  または、[要素をハイライト表示]ダイアログ ボックスから要素グループを作成することもできます(「要素」ページの[ハイライト表示]の箇条書きを参照してください)。

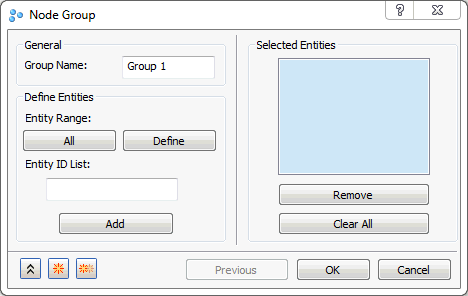

  • [節点グループ]: 指定した節点のセットで構成されるグループを作成します。



    次の 2 つのうちいずれかの方法を使用して、[選択したエンティティ]リストに節点を追加します。

  • モデル上で目的の節点を 1 つずつクリックして、節点を視覚的に選択します。
  • 節点 ID が分かっている場合は、それらを[エンティティ ID リスト]フィールドに入力します。その際、スペースやカンマを使用して複数の値を区切ります。次に、[追加]をクリックします。

    選択した各節点には黄色の「X」が付きます。

  または、[節点をハイライト表示]ダイアログ ボックスから節点グループを作成することもできます(「節点」ページの[ハイライト表示]の箇条書きを参照してください)。

• [すべてハイライト表示]: すべての要素と節点についてハイライト表示の表示/非表示を切り替えます。
• [すべて削除]: 既存のすべてのグループを削除できます。プログラムから、削除の操作を確認するプロンプトが表示されます。

現時点では、グループは次のダイアログ ボックスでサポートされています。

• [表面接触] (自動モード)
• XY プロット
• [節点をハイライト表示]
• [要素をハイライト表示]
