可変荷重定義

荷重の変化はスカラー面に基づいています。これにより 3 次元の荷重変化が可能となります。変化は線形の二次距離加重定式化であるため、分布は完全に同一でない場合がありますが、荷重分布は非常に等しくなります。2 次の距離加重定式化を使用することで、より少ないデータ点でより良い分布を生成できます。

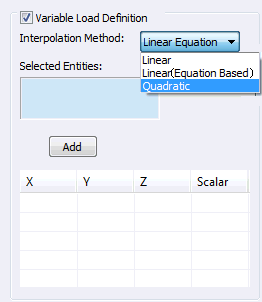

これは、[詳細オプション]ボタンをクリックして、[荷重]フォームから使用できます。

• [補間方法]:
  • [1 次]: エッジまたは曲線の場合には、選択した関連するジオメトリの任意の 2 つの端点または頂点を使用して補間します。面の場合は、線形順序で荷重を補間するには 4 点が必要になります。
  • [1 次(方程式ベース)]: エッジまたは曲線の場合には、選択した関連するジオメトリの任意の 2 つの端点または頂点を使用して補間します。面の場合は、標準的な平面方程式を使用して、線形順序で荷重を補間するには 3 点が必要になります。
  • [2 次]: エッジまたは曲線の場合には、選択した関連するジオメトリの任意の 2 つの端点または頂点を使用して補間します。面の場合は、2 次順序で荷重を補間するには 4 点が必要になります。
• 例 1: 平坦な表面上の単純な 2D 変化

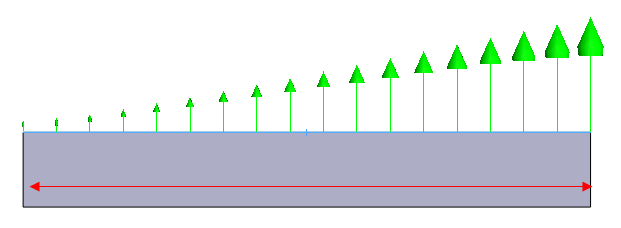

  下の図に示す分布荷重を適用するプレートを検討してください。





  エッジに沿った単位荷重を定義します。





  [可変荷重定義]チェックボックスをオンにします。点および頂点を[選択したエンティティ]として使用できます。このため今後モデルで可変荷重分布を作成する場合は、参照ジオメトリを作成することをお勧めします。

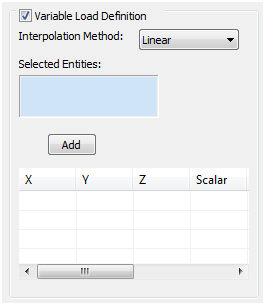

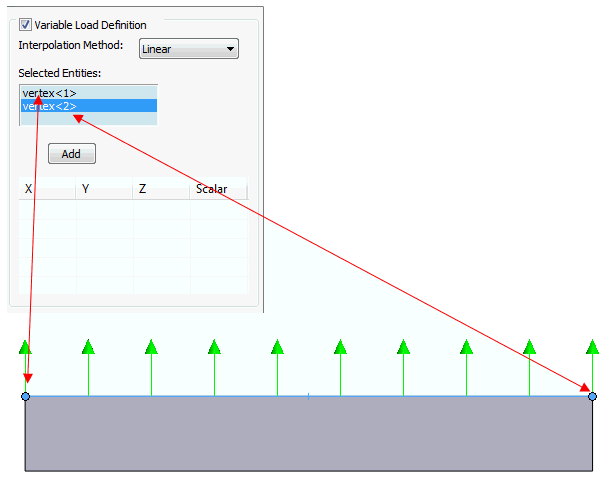

  • 補間方法を[線形]に設定します。[選択したエンティティ]の選択ボックスを使用して、ジオメトリの 2 つの端点を選択します。これを最初にクリックすることでアクティブにできます。



    [追加]ボタンをクリックして、テーブルに 3 次元の位置を追加します。



    1 番目の点にはスカラー値 0.0、2 番目の点にはスカラー値 5.0 があります。値を入力するには、[スカラー]ボックス内をダブルクリックします。

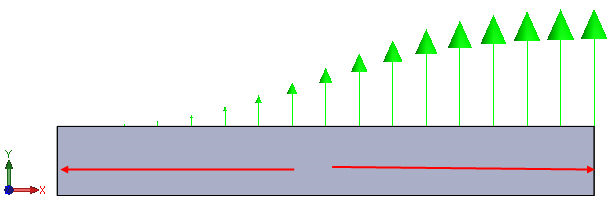

    曲線は完全に1 次ではなく、2 次であることに注意してください。上記の寸法に基づいて、全荷重が 2.5 であることを確認できます。

  • 次に、補間方法を[線形(式に基づく)]に変更します。

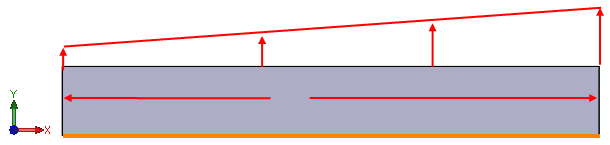

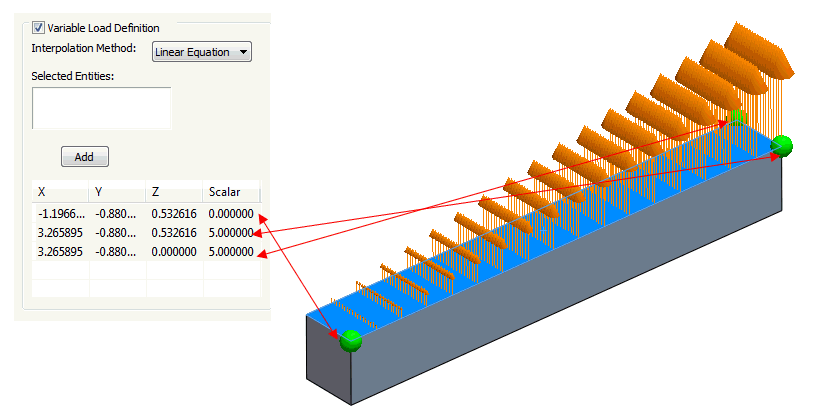

    表面に 3 番目の点がないため、荷重矢印が表示されていないことが分かります。3 番目の点を選択してリストに追加し、下の図に示すように同じ値 5.0 を入力します。

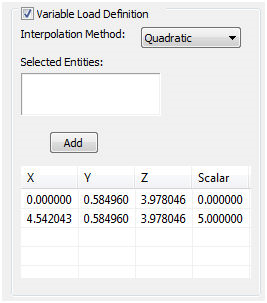

  • 次に、補間方法を[二次]に変更します。





• 例 2: 円柱表面上の単純な 2D 変化

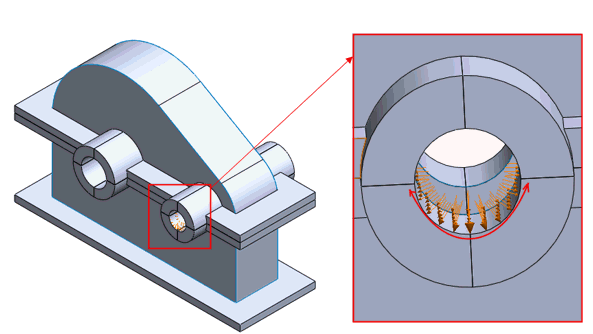

  円柱表面上の可変荷重(例: 軸受荷重)を定義するには、下図に示すように、[線形(式に基づく)]ではなく、[線形]オプションを使用することをお勧めします。





• 例 3: 静水圧荷重の単純な 2D 変化

  静水圧荷重を定義するには、下図に示すように、[線形]ではなく、[線形(式に基づく)]オプションを使用することをお勧めします。





• 例 4: 平坦な表面上の単純な 3D 変化

  表面上で同じスカラー表面点を使用して、次の荷重分布を作成します。荷重分布はデータ点からの位置が遠くなるにつれ、1.0 (単位値)で横ばいになります。

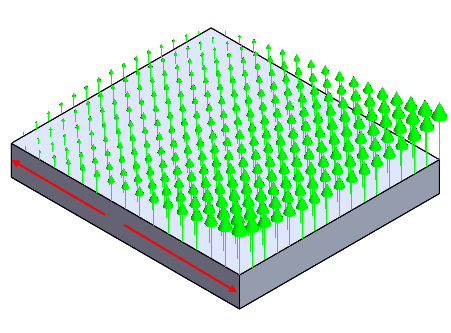

  • [線形]

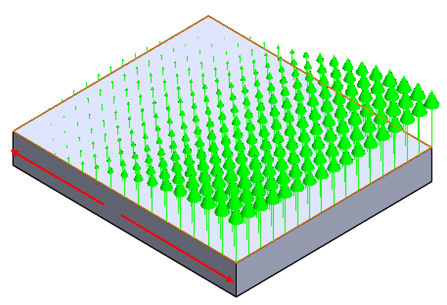

  • [二次]
