干渉なしバウンダリー ダイアログを使用し、工具長さでトリムが行われるバウンダリーを作成します。これにより、多くのツールパスで短い工具の使用してから、必要に応じて、長い工具の使用が可能になります。これらのツールパス間でバウンダリーの長短を定義するために、バウンダリーが使用されます。バウンダリーは、指定工具で干渉のない安全領域を定義します。
[バウンダリー] タブ > [作成] パネル > [干渉なし] をクリックして、干渉なしバウンダリー ダイアログを表示します。
このダイアログには、以下のオプションが表示されます。
バウンダリーコピー － 選択バウンダリーのコピーを作成します。 _1 という接尾辞が付いた新規バウンダリーが作成されます。
バウンダリーロック － バウンダリーをロックします。これにより、パラメーターが変更不可になります。 バウンダリーがロックされると、ボタンが
に変化し、全パラメーターが読取り専用になります。再度このボタンをクリックすると、バウンダリーのロックが解除されます。 これは、計算に時間を要する複雑なバウンダリーの保護に有用です。
－ このアイコンは、作成中のバウンダリーの種類を表示します。この場合は干渉なしバウンダリーです。- 名称 － バウンダリー名を入力します。

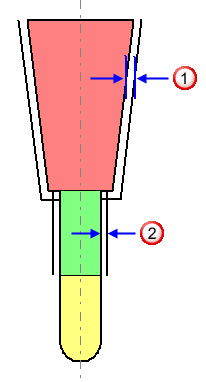

- ホルダー クリアランス
－ 工具ホルダー周囲に「安全」距離を入力します。これは、干渉チェック時に考慮されます。 - シャンク クリアランス
－ 干渉チェック時に安全の基準になる、工具シャンク周囲の「安全」領域を入力します。
- トレランス － バウンダリーの作成に使用する トレランス、および、残し代 値を指定します。
- トレランス － 値を入力し、バウンダリーの計算時に使用するトレランスを指定します。指定値により、バウンダリーが下層のジオメトリをたどる精度が指定されます。
- 残し代 － 値を入力し、バウンダリーの計算時に適用される加工し代を指定します。 単一 残し代 を使用し、全方向でオフセットとして工具に値を適用します。
- 軸方向残し代 － 値を入力し、工具の軸方向のみで、工具へのオフセットとして加工残し代を指定します。これは、実際の工具に相対し、加工に使用される工具の先端ポジションを制御します。
- 軸方向残し代使用 － 軸方向残し代 を指定します。このオプションを選択すると、残し代 項目が 径方向残し代 に変化します。 径方向残し代 を使用し、径方向でオフセットとして工具に値を適用します。これは、実際の工具に相対し、加工に使用される工具サイズを制御します。
残し代 － コンポーネント残し代 ダイアログの サーフェス タブを表示します。サーフェス タブの機能を使用し、異なるバウンダリーサーフェスの残し代を指定することができます。
- 工具 － ツールパスで使用する工具を選択します。
新規工具は、リスト
から工具を選択、または、右側のリストから既存の工具を選択して作成します。
- バウンダリー トリム － 既存のバウンダリーでバウンダリーのトリムを行います。
- ブロック － リストからオプションを選択し、許容可能な工具ブロック外側へのはみ出しを指定します。
－ 選択時には、ブロック外側への工具中心のはみ出しが許容されます。 工具半径分までブロックの外側にはみ出すことができます。
－ 工具中心はブロックのエッジに制限されます。
- プライベートとして使用 － プライベートバウンダリーとして使用可能なバウンダリーを作成します。ツールパス、または、ストックモデルにリンクされた場合のみ、バウンダリーはプライベートバウンダリーになります。プライベートバウンダリーは特定のツールパスにリンクされるため、別のツールパスに使用されることはありません。同一のバウンダリーを別の箇所で使用するには、バウンダリーのコピーが必要になります。
プライベートバウンダリー情報 － このボタン上でカーソルを移動すると、プライベートバウンダリーに関する情報が表示されます。
- 編集履歴を計算に適用 － 再計算時に、バウンダリーに 編集履歴のリスト を適用します。未選択時には、バウンダリーはこのダイアログのオプションを使用して再計算されます。ただし、編集は適用されません。
バウンダリー編集表示 － バウンダリー編集履歴 ダイアログを表示します。このダイアログを使用し、バウンダリーに加えた全編集を確認することができます。- 適用 － ダイアログのパラメーター設定を使用し、即座にバウンダリーを計算します。
- バックグラウンド － バウンダリーの計算に使用される全パラメーターの有効性を確認します。バウンダリーはバックグラウンド計算リストに追加され、ダイアログが非表示になります。バウンダリーは、そうでなければ PowerMill がアイドリング状態になるときに、バックグラウンドで計算されます。
- 了解 － バウンダリーパラメーターを保存します。これにより、バウンダリーの計算をせずにダイアログを閉じます。バウンダリーは、必要に応じて自動計算されます。
- キャンセル － バウンダリーパラメーターを保存せずに、ダイアログを閉じます。
