工具ホルダーの作成方法

この例では、特定工具に対するホルダーの作成方法を説明します。

1. 個別のツールパスコンテキストメニューから 設定 を選択します。
2. 工具 ダイアログ ホルダー タブを選択します。
3. ホルダー コンポーネント追加 ボタンをクリックし、工具ホルダーの第 1 コンポーネントを追加します。
4. 以下のように、ホルダー タブの 寸法 セクションを設定します。
   1. 上部直径 － 60
   2. 下部直径 － 30
   3. 長さ － 50
   4. オーバーハング － 85
5. ホルダー コンポーネント追加 ボタンをクリックし、工具ホルダーの第 2 コンポーネントを追加します。
6. 以下のように、寸法 セクションを設定します。
   1. 上部直径 － 60
   2. 下部直径 － 60
   3. 長さ － 40
7. ホルダー コンポーネント追加 ボタンをクリックして、工具ホルダーの第 3 コンポーネントを追加します。

   第 3 コンポーネントの追加前に、コンポーネントセクションで、工具ホルダーの第 2 コンポーネントが選択中（薄いピンクになっている）であることを確認します。コンポーネントが未選択の場合、次のコンポーネントがその上ではなく下に追加されてしまいます。

8. 以下のように、寸法 セクションを設定します。
   1. 上部直径 － 110
   2. 下部直径 － 60
   3. 長さ － 50
9. ホルダー コンポーネント追加 ボタンをクリックし、工具ホルダーの第 4 コンポーネントを追加します。

   第 4 コンポーネントの追加前に、コンポーネントセクションで、工具ホルダーの第 3 コンポーネントが選択中（薄いピンクになっている）であることを確認します。コンポーネントが未選択の場合、次のコンポーネントがその上ではなく下に追加されてしまいます。

10. 以下のように、ホルダー タブの 寸法 セクションを設定します。
    1. 上部直径 － 110
    2. 下部直径 － 110
    3. 長さ － 50

    個別のホルダーコンポーネントを編集するには、コンポーネント セクションでホルダーの編集対象部を選択します。選択部が薄いピンク色に変化し、寸法 に値が表示されます。 個別のホルダー コンポーネントを削除するには、コンポーネント セクションで削除対象コンポーネントを選択し、ホルダー コンポーネント削除 ボタンをクリックします。

11. 閉じる をクリックします。

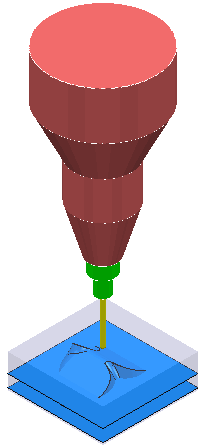

    工具シャンク、および、工具ホルダーが、グラフィックウィンドウに表示されます。
