次図では、両方の回転軸がテーブルを移動します。
一般的なテーブル － テーブルマシンの角度リミット
X
30
Y 360
マシン Y リミットは、アジマス角度、または、XY 平面の角度リミットと同等になります。 360 の Y リミットは、0 の アジマス角度 リミットを 360 に変換します。

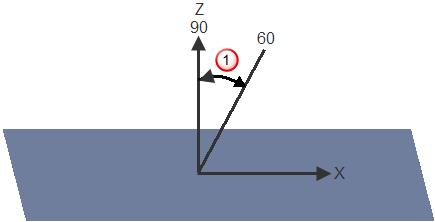

マシンの X リミットは、XY 平面より上の角度にあたります。ただし、これらは同一の角度ではありません。この点について、次図を使用して説明します。マシンは Z 軸に相対して角度範囲を測定し、一方で PowerMill は XY 平面に相対して角度範囲を測定します。そのため、リミットに必要な角度は、マシンに指定される角度の余角になります。
－ マシンの X 角度範囲 =
30、PowerMill のエレベーション角度範囲 = 60 から 90
すなわち、 30 の X リミットは、60 の エレベーション角度 リミットを 90 に変換します。

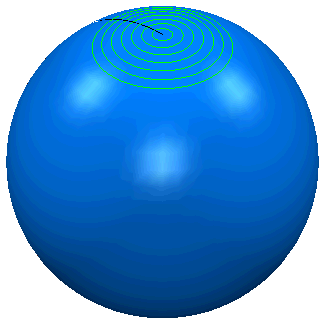

モード から ツールパス削除 を選択すると、以下のように加工されます。
リミット表示 を選択し、加工可能領域を表示します。
詳細については、代替テーブル － テーブル を参照してください。
