サーフェス ラップ

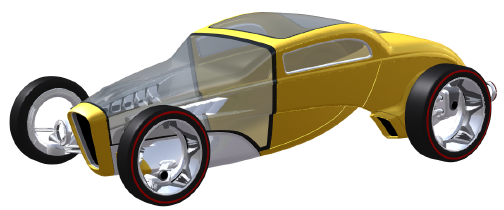

Autodesk® Surface Wrap を使用すると、モデルをサーフェス ラップし、外部ボリュームを追加し、Autodesk® CFD へ転送するための高品質のメッシュを生成できます。広範な CAD のクリーンアップを実行しなければメッシュが困難であるか、または不可能な CAD モデルのメッシュを簡単に生成できます。現時点では、Surface Wrap によるメッシュは、外部流れ解析や風洞タイプのモデルに適しています。

Surface Wrap へのアクセス

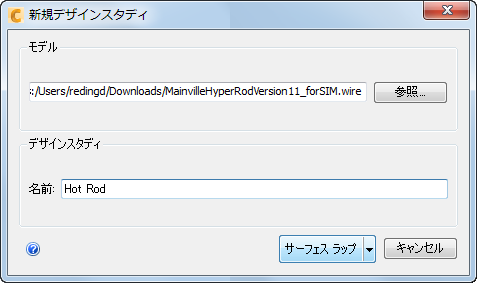

新しいデザイン スタディを作成するときに Surface Wrap にモデルを読み込みます。

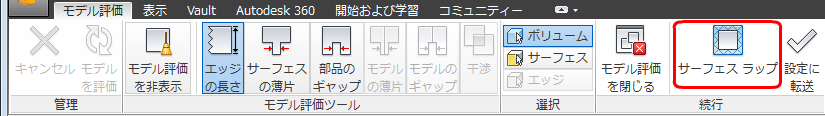

また、モデル評価ツールキット内から Surface Wrap にアクセスすることができます。

サーフェス ラップのワークフロー

1. 風洞でモデルを設定します。

   • [サーフェス ラップ] > [環境設定] > [外部ボリューム]をクリックします。
   • 適切なダイアログ オプションを使用してボリュームの大きさを変更します。
   • 閉じるをクリックしてダイアログを閉じます。

2. [サーフェス ラップ] > [環境設定] > [解像度係数]を使用して、サーフェス メッシュ向けに適切な詳細のレベルを設定します。注目点

   • 高い値を指定すると、物理モデルに近いメッシュが得られます。
   • 値が小さいほど高速になりますが、より粗いメッシュが生成されます。

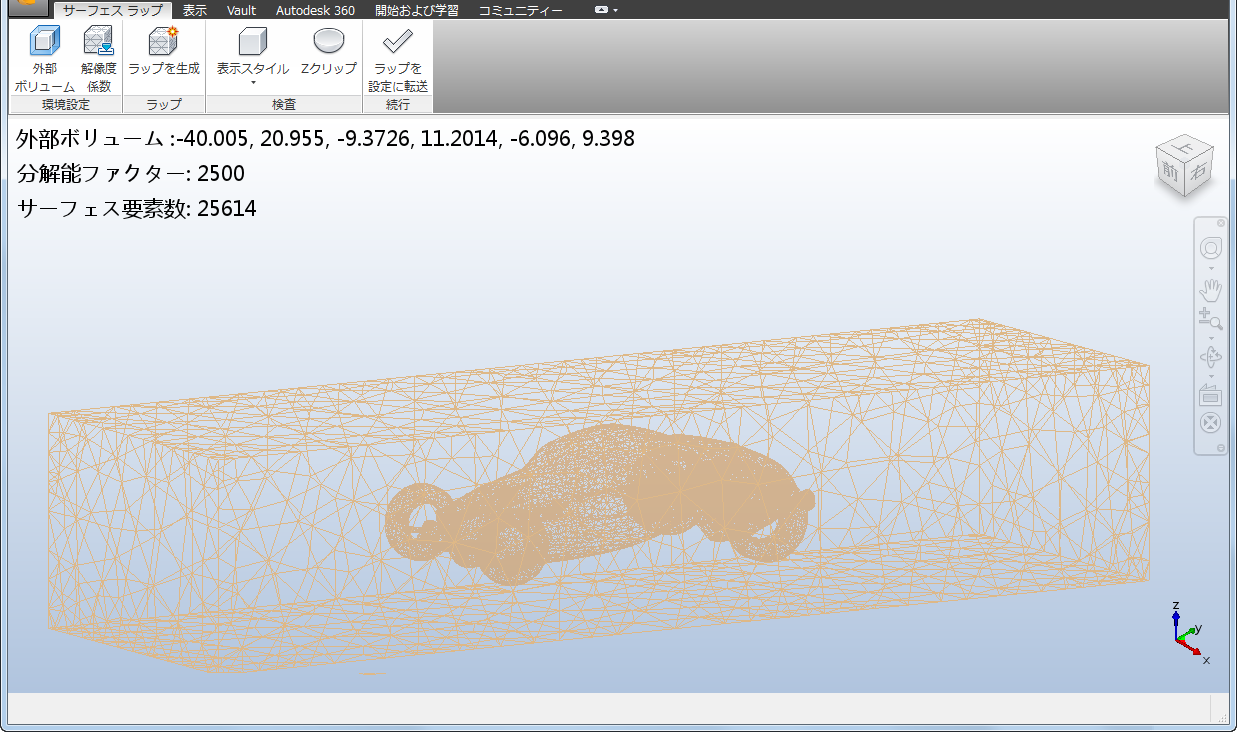

3. サーフェス メッシュを作成するには、[サーフェス ラップ] > [ラップ] > [ラップを生成]をクリックします。



4. [サーフェス ラップ] > [続行] > [ラップを設定に転送]をクリックして、メッシュを CFD に転送してモデルの準備を続行します。
