領域を切り取る

平面の一部から平均結果を取得します。

[領域を切り取る]を使用して、平面、等値面、等値ボリューム、または土量サーフェス上の指定した領域の面積平均を取得することができます。

切り取り領域を作成する

1. リボンの[解析結果]タブで[平面]を選択します。

2. リボンで、[領域]を選択します。[領域]ダイアログ ボックスが表示されます。

3. [領域]ダイアログ ボックス で[追加]をクリックします。

4. ドロップダウン メニューで領域の形状(円形または矩形)を選択します。

5. サーフェス、平面、等値面、または等値ボリューム上の領域の開始点をクリックします。

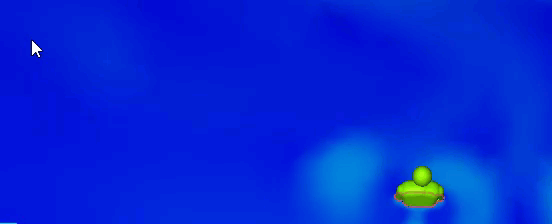

   1. さらに 2 つのコーナーを選択して、矩形領域を作成します。CAD の 3 点長方形と同様に、矩形が作成されます。
   2. 円形領域の直径上の点を選択します。CAD の中心直径円と同様に、円が作成されます。

切り取り領域を使用する

切り取り領域を使用して、次の結果の面積平均(Bulk 加重ではない)を取得することができます。領域を作成したら、出力する結果を選択し、[計算]をクリックします。

• 流速

  注: 固体が領域内にある場合は、平均に速度ゼロが含まれます。平面がドメインを超えている場合、ドメインの外側の領域は計算で平均化されません。

• 温度

• スカラー

結果の横にあるドロップダウン メニューを使用して、単位を変更することができます。
