연습 2: 도면 파일 부착

화면표시 관리자를 사용하여 AutoCAD 도면 파일을 부착할 수 있습니다.

주: 이 연습에서는 이전 연습에서 작성한 build_map1.dwg 지도를 사용합니다.

비디오 튜토리얼

인터넷에 연결된 경우 비디오를 재생하여 AutoCAD 도면을 지도에 부착하는 방법을 볼 수 있습니다. "Let Me Try"를 클릭하여 시도할 수도 있습니다. 단계별 절차가 비디오 아래에 나와 있습니다.

AutoCAD 도면 파일을 부착하려면

1. 튜토리얼 샘플 파일을 아직 복사하지 않은 경우 로컬 폴더에 샘플 파일을 복사합니다.

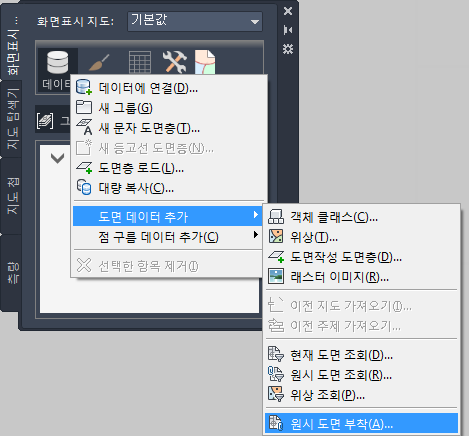

2. 화면표시 관리자의 build_map1.dwg 파일에서 데이터 > 도면 데이터 추가 > 원시 도면 부착을 클릭합니다.

3. 도면 세트 정의/수정 대화상자에서 부착을 클릭합니다.
4. 샘플 파일을 복사한 폴더로 이동하여 Counties.dwg를 선택합니다.
5. 추가를 클릭한 다음 확인을 클릭합니다.
6. 도면 세트 정의/수정 대화상자에서 확인을 클릭하여 지도에 도면 파일을 부착합니다.

   도면을 부착하는 경우 화면표시 관리자 에 나열되지 않고 지도에 나타나지 않습니다. 그러나 현재 도면에서 작업 창의 지도 탐색기 탭에 나열됩니다.

   다음 연습에서 설명하는 것과 같이 도면에서 객체를 “조회”하여 지도에 사용합니다.

7. 작업 내용을 저장합니다. 다른 이름으로 저장도면을 클릭합니다.

튜토리얼을 계속 보려면 연습 3: 도면에서 데이터 조회로 이동합니다.
