아래에는 AutoCAD Plant 3D 2021 툴셋에서 변경된 사항이 간략히 설명되어 있습니다.
직교 단열재 개선 사항

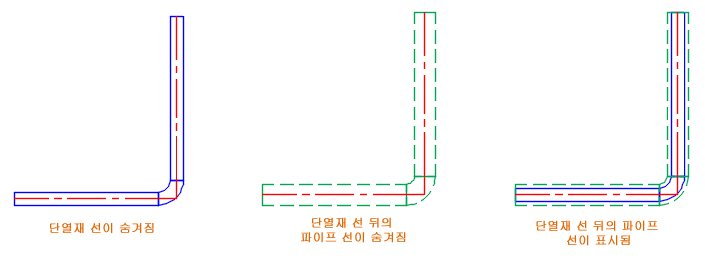

이제 직교 도면에서 단열재가 파이프 객체와 함께 표시됩니다. 단열재 선을 숨길지, 단열재 뒤에 파이프 선을 숨길지 또는 직교 도면에서 단열재 뒤에 파이프 선을 표시할지를 선택할 수 있습니다.
기존 직교 도면에서 단열재 도구를 사용하여 파이프를 따라 단열재 유형 및 두께와 함께 단열재 기호를 배치할 수 있습니다.

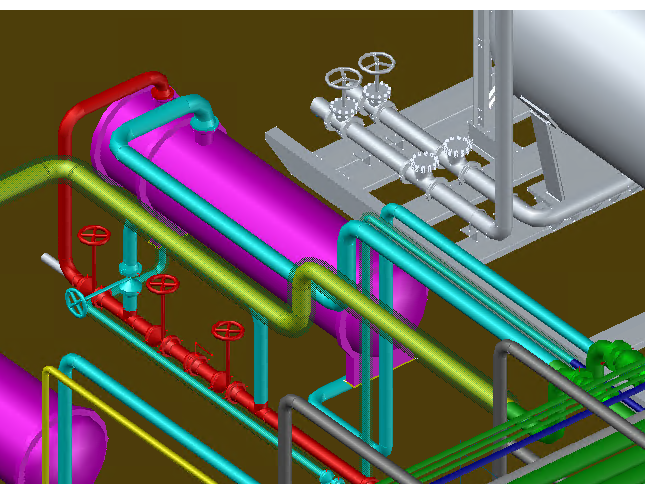

3D 모델에서 단열 파이프와 함께 투명 단열재가 표시될 수 있습니다. 단열재가 있는 3D 파이프 도면을 AutoCAD로 내보낼 수도 있습니다.
등각투영 도면당 단일 PCF
이제 IsoConfig.xml의 기능을 활성화한 후 일치하는 단일 PCF 파일을 생성된 등각투영 도면과 함께 작성할 수 있습니다.
Autodesk Collaboration for AutoCAD Plant 3D
이제 공동 작업 서비스에서 최신 BIM 360 기술을 기반으로 하여 더 빠르고 안정적인 서비스를 제공합니다. BIM 360 Team이 BIM 360의 문서 관리 모듈로 교체되는 것 외에 공동 작업 워크플로우는 동일하게 유지됩니다.

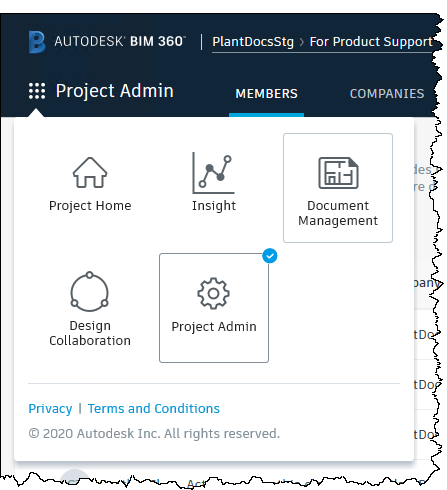

BIM 360 Design은 AutoCAD Plant 3D 2021 툴셋과 통합되어 향상된 클라우드 공동 작업 환경을 제공하는 클라우드 기반 솔루션입니다. 이 릴리즈에서는 이제 BIM 360 플랫폼에서 AutoCAD Plant 3D와 문서 관리 모듈 간에 클라우드 기반 파일을 직접 공유할 수 있습니다.

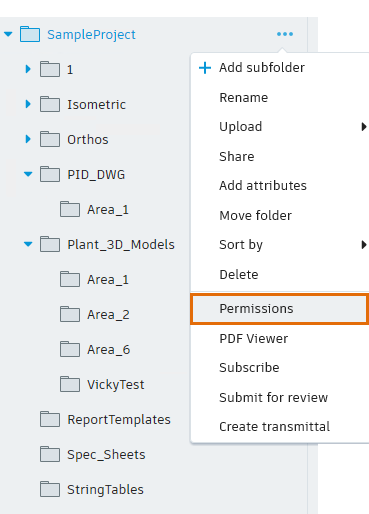

문서 관리 모듈을 활용하면 이제 공동 작업 워크플로우에서 권한 관리를 이용할 수 있습니다. 이 기능을 사용하면 프로젝트 팀과 폭넓은 이해관계자가 모든 위치 및 분야에 걸쳐 안전하게 공동 작업을 수행하고 파일 및 데이터를 공유할 수 있습니다.

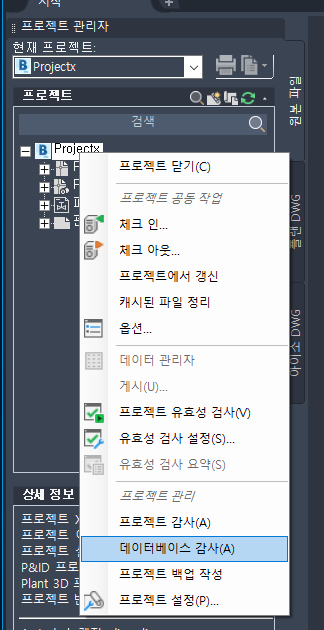

새 감사 기능도 공동 작업 프로젝트에 사용할 수 있습니다. 이 릴리즈 전에는 로컬로 캐시된 프로젝트만 감사할 수 있었습니다. 이 릴리즈를 사용하면 클라우드에 저장된 프로젝트 데이터베이스에서 모든 문제를 감사하고 해결할 수 있습니다.
새로운 유럽 데이터 센터 및 Collaboration for Plant 3D를 사용하면 유럽이나 미국에 있는 서버에 프로젝트 데이터를 호스팅할 수 있습니다. 자세한 내용은 BIM 360 Design 유럽 데이터 센터 FAQ를 참고하십시오.
