워크플로우 하나를 실행하는 것이 비교 프로세스의 첫 번째 단계입니다. 대부분의 경우 여러 설계 대안을 탐색하고, 결과를 비교하고, 가장 적합한 것을 결정해야 합니다.

모형 변형 작성

기본 설계 비교 유형에는 다음과 같은 두 가지가 있습니다.

• 하나는 CAD 모형의 다양한 형상 피쳐를 활용하여 설계 변형을 생성하는 것입니다.
• 다른 하나는 동일한 형상 모형에서 재료 또는 경계 조건과 같은 설정을 변경하는 것입니다.

형상 변형을 비교하려면

1. 먼저 설계 연구 막대에서 설계 복사본을 만들어야 합니다. 이렇게 하려면 설계 이름을 마우스 오른쪽 버튼으로 클릭한 후 복제 이 새 설계의 이름을 입력하고, 새 설계에 포함할 시나리오를 선택한 후 형상 및 설정 뿐만 아니라 메쉬 및 결과도 복제할지를 지정합니다.
2. CAD 모형으로 돌아가서 적절하게 변경합니다.
3. Autodesk® CFD로 다시 시작합니다. 설계 연구 관리자에서 새 설계 이름을 선택하고 설계 업데이트를 클릭합니다.
4. 모든 시뮬레이션 설정이 제대로 적용되었는지 확인하고, 필요에 따라 설정을 업데이트합니다.
5. 새 시나리오를 실행합니다.

이 프로세스에 대해 자세히 알아보려면 여기를 클릭하십시오.

대체 워크플로우

1. 설계를 복제하지 않고, 직접 CAD 모형으로 돌아가서 필요에 따라 변경합니다.
2. Autodesk® CFD로 다시 시작합니다. 설계 연구 관리자에서 새 설계 이름을 입력하고 설계 연구에 추가를 클릭합니다.

이 프로세스에 대해 자세히 알아보려면 여기를 클릭하십시오.

동일한 형상에 대한 시뮬레이션 설정을 비교하려면

경계 조건, 재료 또는 메쉬 설정과 같은 설정을 변경하려면 시나리오를 복제합니다.

1. 설계 연구 막대에서 시나리오 이름을 마우스 오른쪽 버튼으로 클릭하고 복제를 클릭합니다.
2. 새 시나리오의 이름을 입력합니다.
3. 새 시나리오에서 적절한 시뮬레이션 설정을 수정합니다.
4. 새 시나리오를 실행합니다.

여러 시나리오의 결과 비교

여러 변형을 실행한 후에 요약 항목을 작성하고 결정 센터를 사용하여 각 시나리오를 성능을 비교할 수 있습니다.

요약 항목

요약 항목은 한 시나리오에 작성된 이미지, 평면, XY 플롯, 부품 또는 점이며, 설계 연구에서 다른 시나리오에 자동으로 매핑됩니다. 요약 항목의 각 유형이 고유한 명령으로 작성됩니다.

여러 시나리오의 이미지를 비교하려면:

이 아이콘을 사용하여 요약 이미지를 작성합니다.

Autodesk® CFD에서는 설계 연구의 다른 시나리오에 포함된 동일한 이미지를 자동으로 캡처합니다.

평면 또는 부품의 숫자 결과를 비교하려면:

이 아이콘을 사용하여 요약 평면 또는 요약 부품을 작성합니다.

한 시나리오에서 요약 부품 또는 평면을 캡처하면 Autodesk® CFD가 설계 연구에서 다른 시나리오의 해당 데이터를 자동으로 캡처합니다.

특정 위치에서 숫자 결과를 비교하려면:

점대화상자에서 요약을 선택하여 요약 점을 작성합니다.

Autodesk® CFD에서는 설계 연구의 다른 시나리오에서 선택한 점에 결과를 자동으로 캡처합니다.

플롯된 데이터를 비교하려면:

XY 플롯 대화상자에서 요약을 선택하여 요약 XY 플롯을 작성합니다.

Autodesk® CFD에서는 설계 연구의 다른 시나리오에서 플롯된 데이터를 자동으로 캡처합니다.

결정 센터

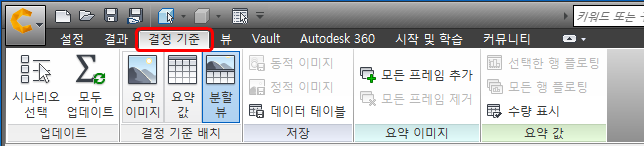

요약 항목을 캡처한 후 결정 센터에서 비교합니다. 결정 센터를 열려면 결정 센터 탭을 클릭합니다.

결정 센터가 설계 연구 막대에 표시됩니다.

요약 항목 업데이트

다음 기호는 요약 항목이 다른 시나리오에 매핑되지 않았거나, 마지막으로 매핑된 이후 결과가 변경되었음을 의미합니다.

요약 항목을 업데이트하려면 결정 센터 탭에서 모두 업데이트를 클릭합니다.

또는, 결정 센터를 마우스 오른쪽 버튼으로 클릭하고 모두 업데이트를 클릭합니다.

개별 요약 항목을 마우스 오른쪽 버튼으로 클릭한 후 업데이트 명령을 선택하여 업데이트할 수 있습니다.

요약 값 보기

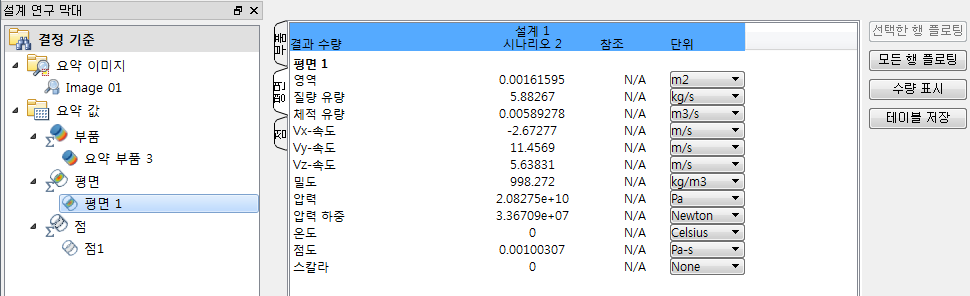

요약 값을 사용하여 요약 평면, 요약 점및 요약 부품의 데이터를 비교합니다. 요약 값 표를 보려면 결정 센터에서 요약 도면요소를 클릭합니다.

설계 검토 센터에서 요약 이미지 보기

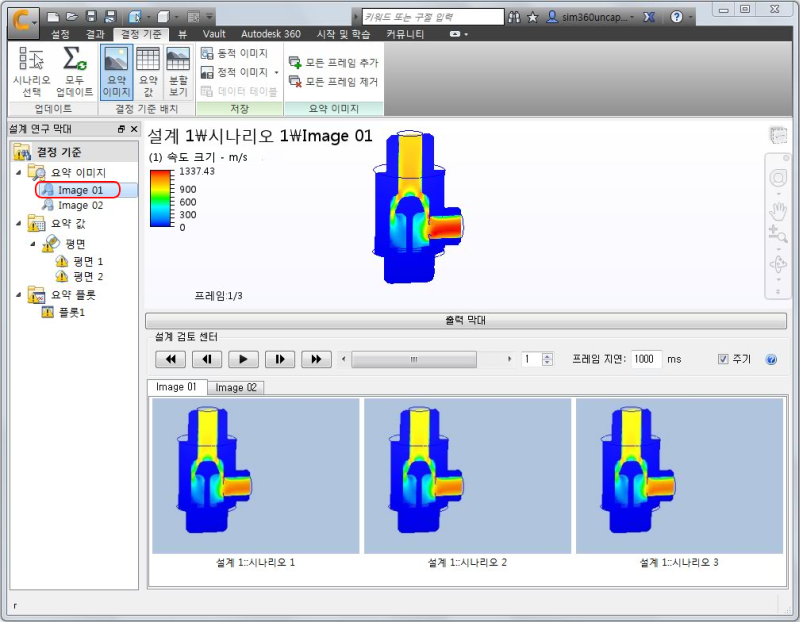

설계 검토 센터를 사용하여 시각적 데이터를 캡처한 요약 이미지와 비교합니다. 결정 센터에서 이미지 이름을 클릭하면 각 시나리오에 대한 이미지가 출력 막대의 별도 썸네일 이미지에 표시됩니다. 화면표시에 썸네일 뷰를 추가하려면 그래픽 창으로 끕니다.

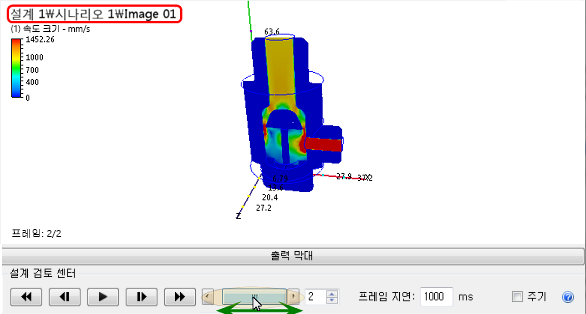

여러 이미지를 보려면 슬라이더를 끌거나 "VCR" 컨트롤을 사용하여 각 설계 또는 시나리오 간에 반전시킵니다.

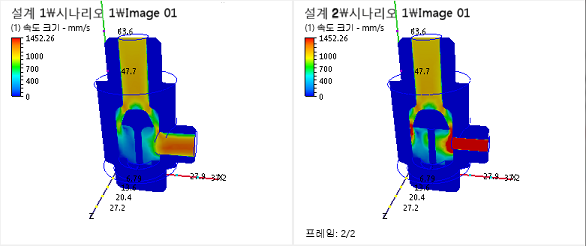

또한 다음과 같이 모형 화면을 여러 뷰포트로 분할하여 결과를 나란히 비교할 수 있습니다.

뷰 > 창 > 뷰포트를 사용하면 이렇게 할 수 있습니다.

결정 센터에 대한 자세한 정보...
