Co nowego w AutoCAD Architecture 2021 Toolset

Poniżej przedstawiono podsumowanie najważniejszych udoskonaleń wprowadzonych w tej wersji AutoCAD Architecture 2021 toolset.

AutoCAD Architecture 2021 toolset zawiera zestaw udoskonaleń wprowadzonych na podstawie opinii klientów, ankiet i danych analitycznych szeregujących nasze wysiłki pod względem ważności. Kilka elementów unowocześnia i usprawnia funkcje często używane przez klientów w wielu dziedzinach. Format rysunku w tej wersji pozostaje formatem programu AutoCAD 2018. W przypadku programistów jest to wersja przełomowa pod względem interfejsu API.

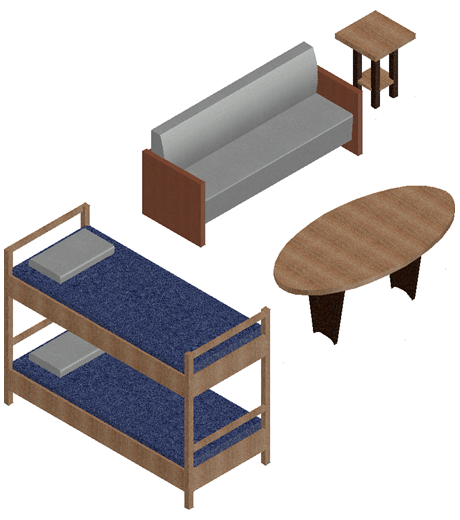

Zawartość programu Autodesk Revit

Do pakietów zawartości programów AutoCAD Architecture (w amerykańskich jednostkach imperialnych) i AutoCAD Architecture (w amerykańskich jednostkach metrycznych) do Design Center dodano około 175 nowych multibloków i odniesień do bloków. Dodana zawartość jest dostępna w profilu metrycznym w językach innych niż angielski. Zawartość obejmuje elementy z zakresu osprzętu hydraulicznego, wystroju wnętrz, wyposażenia, parkingów, branży gastronomicznej, oświetlenia, projektowania zrównoważonego itd.

Udoskonalenia chmurek wersji

Udoskonalenia chmurek wersji programu AutoCAD 2021 dotyczą również chmurek wersji zestawu narzędzi programu AutoCAD Architecture 2021 toolset (ANNOREVISIONCLOUDADD).

Długość cięciwy łuku wybranego obiektu chmury punktów można zmienić na palecie Właściwości, z poziomu jej menu skrótów lub za pomocą nowego polecenia WLASNOSCICHMURKIWERSJI. Polecenie WLASNOSCICHMURKIWERSJI umożliwia również zmianę innych właściwości, takich jak kolor i warstwa chmurki wersji.

Po wybraniu obiektu chmurki wersji na palecie Właściwości typ obiektu wyświetlany jest teraz jako Chmurka wersji, a nie Polilinia. Chmurki wersji nadal są zasadniczo poliliniami, ale mają dodatkową właściwość łuku i możliwość przełączania między stylami uchwytów (zmienna systemowa REVCLOUDGRIPS).

Uwaga: W przypadku długości cięciwy łuku, która jest zmieniana za pomocą nowego polecenia WLASNOSCICHMURKIWERSJI, nie działa skalowanie opisu.

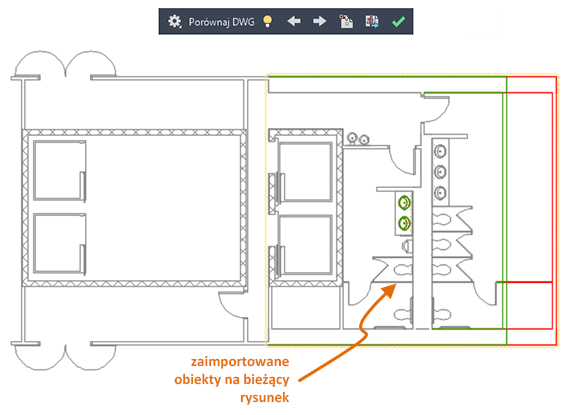

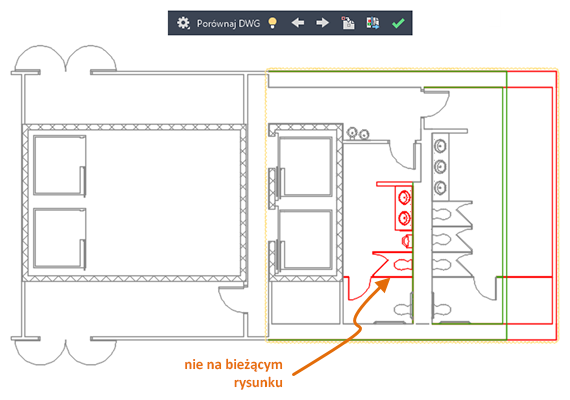

Importowanie porównania plików DWG

Teraz można importować obiekty programu AutoCAD Architecture wyświetlane jako różnice po porównaniu dwóch rysunków.

Wyróżnione różnice (czerwone) można zaimportować z porównanego rysunku na bieżący rysunek. Jeśli zostanie to zrobione, obiekty te będą się wówczas znajdować w obu rysunkach i automatycznie zmienią kolor na szary. Można zaimportować tylko obiekty, które nie znajdują się w bieżącym rysunku.

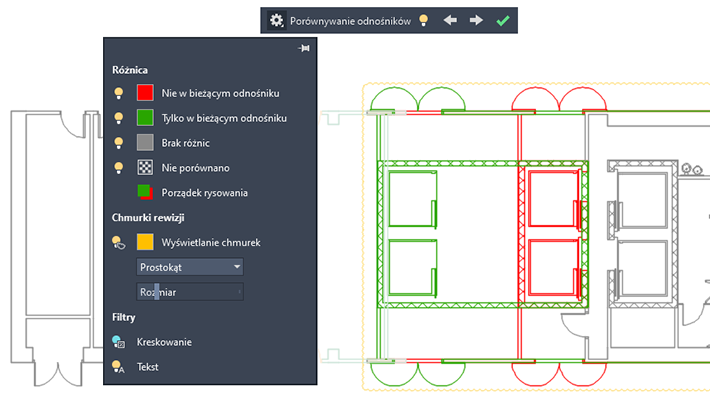

Porównywanie odnośników

Udoskonalenia funkcji porównywania odnośników programu AutoCAD 2021 dotyczą również rysunków programu AutoCAD Architecture z obiektami tego programu.

Podstawowym udoskonaleniem funkcji Porównaj jest możliwość porównywania i wyświetlania zmian wprowadzonych w pliku rysunku dołączonego jako odnośnik zewnętrzny do bieżącego rysunku. Wszelkie zmiany na rysunku, do którego istnieją odnośniki, lub na rysunku porównywanym, wyróżnione są za pomocą chmurek wersji.

Jeśli rysunek, do którego istnieją odniesienia, został zmieniony, w prawym dolnym rogu okna aplikacji (na pasku stanu) zostaje wyświetlony komunikat w dymku. Kliknij łącze w komunikacie dymku, aby ponownie wczytać zmodyfikowany odnośnik lub porównać zmiany. Zmiany odnośników można również porównać na palecie Odnośniki.

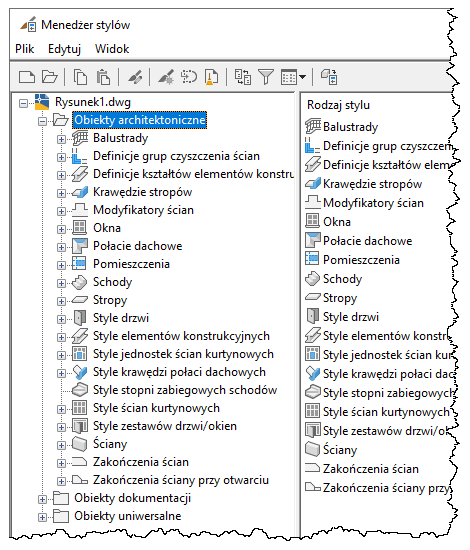

Odświeżenie ikon

Ikony w często używanych oknach dialogowych i paletach są odświeżane, aby zapewnić optymalny kontrast bez odwracania uwagi od obszaru rysunku, na którym zazwyczaj koncentruje się użytkownik.

Inne udoskonalenia

• Sporadyczne awarie
  • Podczas edycji siatek w zespole drzwi lub okien nie występują już awarie programu.
  • Po wybraniu zakresu przycięcia na rysunku program nie ulega już awarii.
  • Nie zawiesza się, gdy na rysunku zostanie wybrany multiblok.
• Migracja
  • Jeśli podczas migracji rysunków ze starszych wersji programu nie zostanie ukończona synchronizacja, w wierszu polecenia jest teraz wyświetlane ostrzeżenie.
  • Po migracji ustawień z poprzednich wersji programu można teraz dodać opis odnośnika.
• Przekrój lub elewacja
  • Funkcja OBIEKT działa obecnie poprawnie podczas edycji geometrii przekroju lub elewacji.
  • Przekrój poziomy działa obecnie poprawnie po dołączeniu rysunków odnośników.
  • Po rozbiciu przekroju na palecie właściwości są obecnie wyświetlane prawidłowe informacje o warstwie obiektów odnośników zewnętrznych.
• IFC

  Import IFC działa obecnie poprawnie, nawet jeśli jeden z komponentów powoduje błąd.

• Oznaczenie pomieszczenia

  Można teraz prawidłowo umieszczać lub obracać oznaczenia pomieszczeń w obróconym układzie LUW podczas tworzenia przestrzeni.

• Wall
  • Opisowe kreskowanie ściany jest obecnie poprawnie wyświetlane po dołączeniu jako odnośnik do innego rysunku.
  • Rozmiar okna dialogowego Właściwości stylu ściany jest obecnie zachowywany podczas kolejnych uruchomień.
• Nawigator projektu

  Na komputerze z systemem Microsoft® Windows® 10 w wersji 1803 lub nowszej foldery i pliki zawierające znaki specjalne są obecnie wyświetlane prawidłowo w Nawigatorze projektu.

• Definicje klasyfikacji
  • Nie występuje już dyskretne powielanie nazw kategorii klasyfikacji z przyrostkiem numeru podczas kopiowania i wklejania multibloków.
  • Wyższa wydajność podczas kopiowania i wklejania multibloków z definicjami klasyfikacji o powielonych nazwach podkategorii.
• Drukuj

  Po zmianie na styl wizualny Ukryte linie podgląd wydruku jest poprawnie wyświetlany zgodnie z ustawieniami w pliku CTB.

• Synchronizacja projektów

  Wyższa wydajność podczas synchronizacji standardów projektowych w projektach hostowanych w sieci.

• Wprowadzanie dynamiczne

  Prośba o wprowadzanie dynamiczne w przypadku polilinii jest obecnie poprawnie wyświetlana w odniesieniu do wszystkich kątów w monicie kolejnego punktu.

Zestaw narzędzi AutoCAD Architecture wykorzystuje większość nowych funkcji programu AutoCAD. Więcej informacji można znaleźć w temacie „Co nowego w programie AutoCAD 2021” w Pomocy.
