Generowanie kombinacji ręcznych

Dowiedz się, w jaki sposób zdefiniować nową kombinację obciążeń oraz jak ręcznie zdefiniować przypadki obciążenia dla tej kombinacji.

1. Kontynuuj pracę w tym projekcie lub otwórz projekt Frame_3D_Loads.rtd.
   Uwaga: Pliki ćwiczeń znajdują się w folderze C:\ProgramData\Autodesk\Examples\Tutorials.
2. Kliknij kolejno opcje Obciążenia Kombinacje ręczne...

   Zostanie otwarte okno dialogowe Definicja/zmiana kombinacji.

3. Zachowaj domyślne wartości pól Numer kombinacji, Typ kombinacji oraz Nazwa kombinacji.

4. Kliknij przycisk OK.

   Zostanie otwarte okno dialogowe Kombinacje.

5. Kliknij przycisk Definicja współczynnika.

   Zostanie otwarte okno dialogowe Współczynniki kombinacji.

6. Wybierz rodzaj eksploatacyjne, wprowadź wartość 1.45 w polu Współczynnik, a następnie kliknij przycisk Zmień.

7. Zamknij okno dialogowe Współczynniki kombinacji.

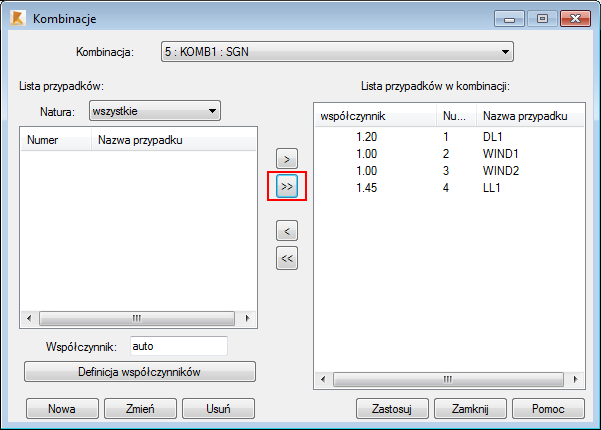

8. W oknie dialogowym Kombinacje kliknij przycisk , aby przenieść wszystkie zdefiniowane przypadki obciążeń z lewego panelu do listy przypadków w kombinacji w prawym panelu.

9. Kliknij przycisk Zastosuj, a następnie przycisk Zamknij.

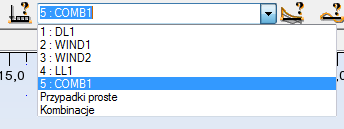

   Kombinacja obciążeń COMB1 została dodana do listy zdefiniowanych przypadków obciążeń.


10. Zapisz projekt jako Frame_3D_Combination.rtd.

Kliknij tutaj, aby przejść do podsumowania.
