Stosowanie przypadków obciążeń

Dowiedz się, w jaki sposób zdefiniować typy i wartości obciążeń dla poszczególnych przypadków obciążeń.

1. Na pasku narzędzi Wybór, w polu Wybór przypadków, rozwiń menu Przypadki i wybierz opcję 2: WIND1.



2. Kliknij przycisk (Obciążenia Definicja obciążenia...).

   Zostanie otwarte okno dialogowe Definicja obciążenia.

3. W oknie Węzeł kliknij przycisk (Siła węzłowa).

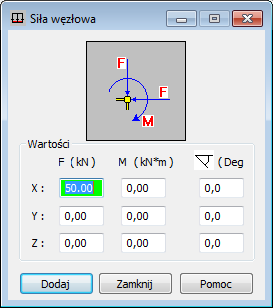

   Zostanie otwarte okno dialogowe Siła węzłowa.

4. Wpisz wartość obciążenia 50 w polu FX, a następnie kliknij przycisk Dodaj.

5. Umieść kursor w kolumnie Zastosuj do, a następnie wpisz „2 4”, aby wybrać węzły, w których chcesz zastosować obciążenie siłą węzłową.

   Możesz też przejść do obszaru rysunku i przytrzymać klawisz Ctrl, aby wybrać węzły o numerach 2 i 4.

6. Kliknij przycisk Zastosuj.

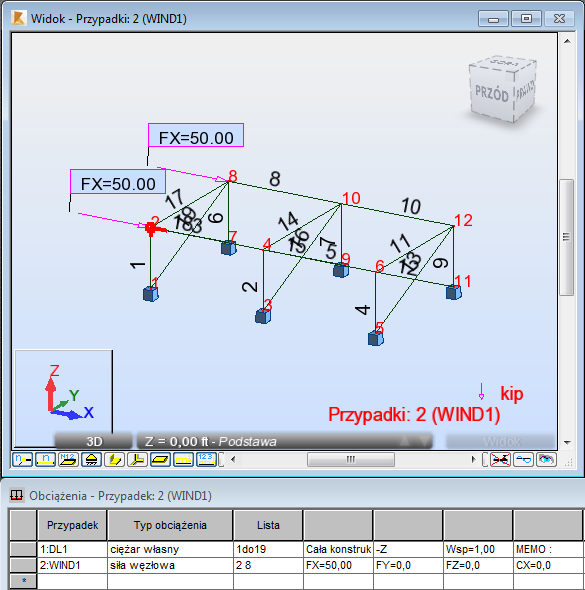

   Obciążenie WIATR1 zostanie wyświetlone w obszarze rysunku i w tabeli Obciążenia — Przypadek.

7. Kliknij przycisk (Wczytaj opisy wartości) w dolnej części obszaru rysunku, aby wyświetlić opisy wartości obciążeń.

8. Na pasku narzędzi Wybór, w polu Wybór przypadków, rozwiń menu Przypadki i wybierz opcję 3: WIND2.
9. Przejdź do karty Pręt, a następnie kliknij przycisk (Obciążenie jednorodne).

   Zostanie otwarte okno dialogowe Obciążenie jednorodne.

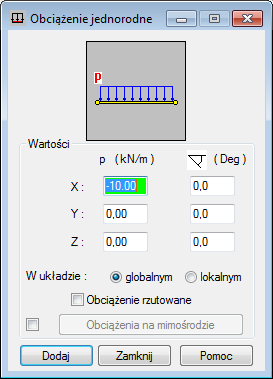

10. Wpisz wartość obciążenia -10 w polu PX, a następnie kliknij przycisk Dodaj.

11. Umieść kursor w kolumnie Zastosuj do, a następnie wpisz „13 14”, aby wybrać słupy, do których przykładane będzie obciążenie jednorodne.

    Możesz też przejść do obszaru rysunku i przytrzymać klawisz Ctrl, aby wybrać kolumny o numerach 13 i 14.

12. Kliknij przycisk Zastosuj.

    Obciążenie WIATR2 zostanie wyświetlone w obszarze rysunku i w tabeli Obciążenia — Przypadek.

13. Na pasku narzędzi Wybór, w polu Wybór przypadków, rozwiń menu Przypadki i wybierz opcję 4: LL1.
14. Na karcie Pręt kliknij przycisk (Obciążenie jednorodne).

    Zostanie otwarte okno dialogowe Obciążenie jednorodne.

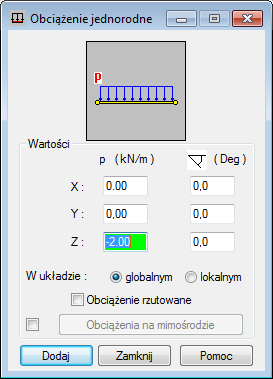

15. Wyczyść pole PX, wpisz wartość obciążenia -2 w polu PZ, a następnie kliknij przycisk Dodaj.

16. Umieść kursor w kolumnie Zastosuj do, a następnie wpisz „6 7 11 12”, aby wybrać słupy, do których przykładane będzie obciążenie jednorodne.

    Możesz też przejść do obszaru rysunku i przytrzymać klawisz Ctrl, aby wybrać kolumny o numerach 6, 7, 11 i 12.

17. Kliknij przycisk Zastosuj, a następnie zamknij okno dialogowe Definicja obciążenia.

    Obciążenie LL1 zostanie wyświetlone w obszarze rysunku i w tabeli Obciążenia — Przypadek.

18. Na pasku narzędzi Wybór, w polu Wybór przypadków, rozwiń menu Przypadki i wybierz opcję Przypadki proste.

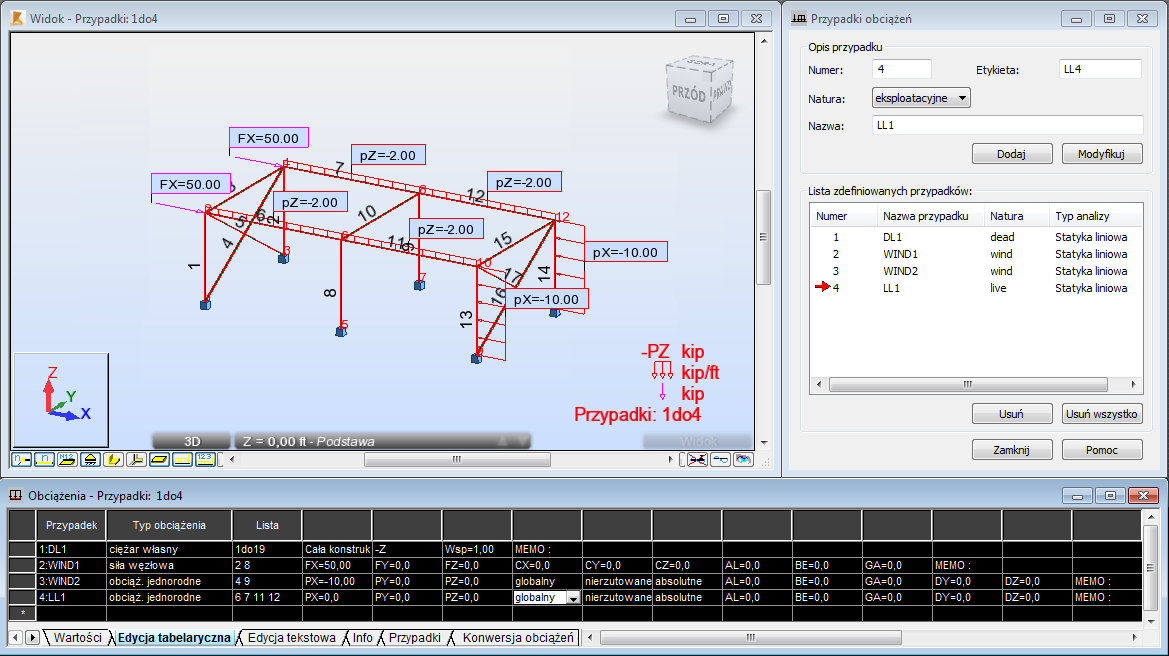

19. Wszystkie zdefiniowane obciążenia są pokazane poniżej:

    Uwaga: Aby zmodyfikować zdefiniowane obciążenia, można użyć tabeli Obciążenia — Przypadki. Na przykład można zmienić typy obciążeń, listę elementów, do których obciążenia są stosowane, i wartości tych obciążeń. Można także użyć tej tabeli, aby dodać do konstrukcji nowe obciążenia.
20. Zapisz projekt jako Frame_3D_Loads.rtd.
