Definiowanie konstrukcji

Dowiedz się, w jaki sposób zdefiniować elementy struktury, takie jak słupy, belki i stężenia za pomocą wcześniej dodanych profili.

1. Na standardowym pasku narzędzi rozwiń menu Układy i wybierz opcję Pręty, jak pokazano poniżej:


   Układ jest podzielony na trzy części: Widok, okno dialogowe Pręty i tabelę Pręty.

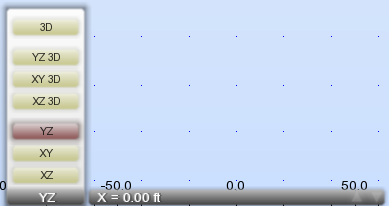

2. W dolnej części obszaru rysunku rozwiń listę widoków, a następnie wybierz widok YZ.

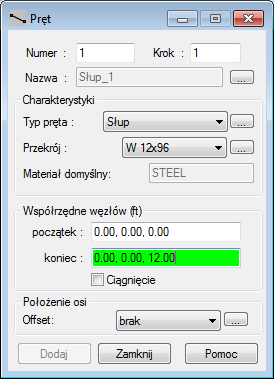

3. W oknie dialogowym Pręty ustaw pola Typ pręta na Słup oraz Profil na W 12x96.
4. Aby utworzyć pierwszy słup, wprowadź współrzędne węzła w polach Początek i Koniec w następujący sposób:
   • Początek: (0.00, 0.00, 0.00),
     Ważne: Składnia współrzędnych zależy od ustawień regionalnych systemu Windows. W tym samouczku używamy ustawień Angielski (Stany Zjednoczone). Jeśli chcesz zmienić ustawienia systemu Windows, kliknij opcje: Start Panel sterowania Region i język Format.
   • Koniec: (0.00, 0.00, 12.00).

5. Naciśnij przycisk Dodaj.

   Słup wyświetli się w obszarze rysunku.

6. Powtórz ten proces, aby dodać drugi słup o następujących współrzędnych:
   • Początek: (0.00, 20.00, 0.00),
   • Koniec: (0.00, 20.00, 12.00).

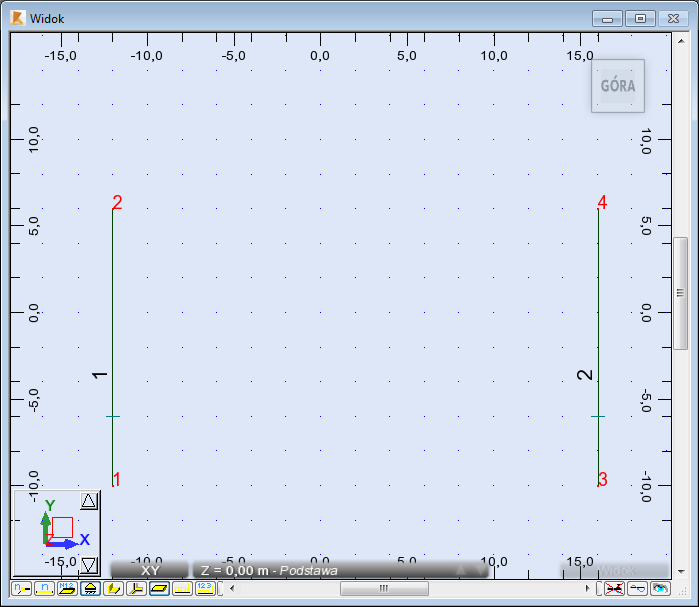

7. Naciśnij przycisk Dodaj. Drugi słup wyświetli się w obszarze rysunku.
8. Kliknij przycisk (Widok Zoom Powiększ wszystko), aby lepiej wizualizować zdefiniowane słupy.

9. Aby utworzyć pierwszą belkę, przejdź do okna dialogowego Pręty, a następnie ustaw pola Typ pręta na Profil i Profil na HP 10x42.
10. Wprowadź współrzędne belki w polach Początek i Koniec w następujący sposób:
    • Początek: (0.00, 0.00, 12.00),
    • Koniec: (0.00, 20.00, 12.00).
    Możesz również umieścić kursor w polu Początek, a następnie kliknąć węzły 2 i 4 w obszarze rysunku.

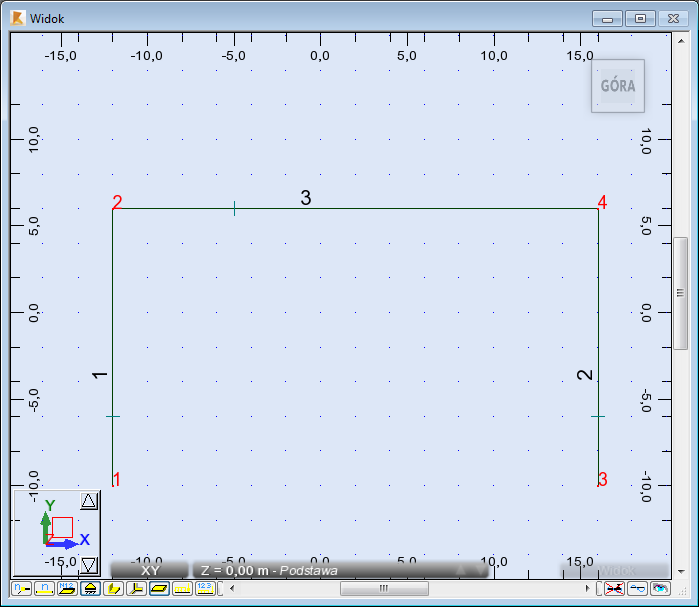

11. Naciśnij przycisk Dodaj. Belka wyświetli się w obszarze rysunku.

12. Aby utworzyć pierwsze wzmocnienie, przejdź do okna dialogowego Pręty, a następnie ustaw pola Typ pręta na Prosty pręt i Przekrój na LP 2x2x0.1875.
13. Wprowadź współrzędne wzmocnienia w polach Początek i Koniec w następujący sposób:
    • Początek: (0.00, 0.00, 0.00),
    • Koniec: (0.00, 20.00, 12.00).
    Możesz również umieścić kursor w polu Początek, a następnie kliknąć węzły 1 oraz 4 w obszarze rysunku.
14. Naciśnij przycisk Dodaj. Pierwsze wzmocnienie wyświetli się w obszarze rysunku.
15. Powtórz ten proces dla drugiego wzmocnienia z następującymi współrzędnymi:
    • Początek: (0.00, 0.00, 12.00),
    • Koniec: (0.00, 20.00, 0.00).
    Możesz również umieścić kursor w polu Początek, a następnie kliknąć węzły 2 i 3 w obszarze rysunku.

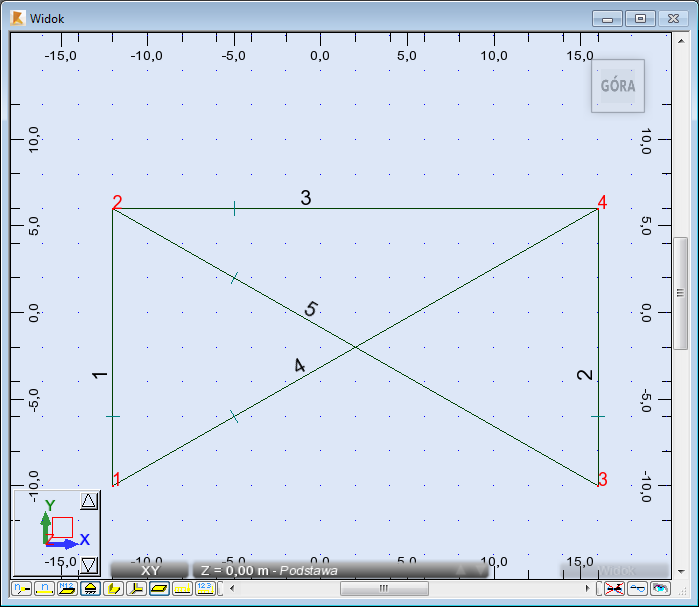

16. Naciśnij przycisk Dodaj. Drugie wzmocnienie wyświetli się w obszarze rysunku.
