Weryfikacja grup prętów

Dowiedz się, jak przeprowadzić weryfikację grup prętów w stanie granicznym użytkowania.

1. Kontynuuj pracę z projektem lub otwórz projekt Frame_3D_Design.rtd.
   Uwaga: Pliki ćwiczeń znajdują się w katalogu C:\ProgramData\Autodesk\Examples\Tutorials

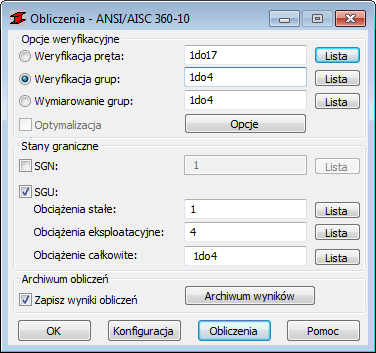

2. W oknie dialogowym Obliczenia wybierz opcję Weryfikacja grup prętów, a następnie wpisz „1do4” w tym samym wierszu.
3. W grupie opcji Stany graniczne wybierz SGU, aby wykonać obliczenia dla stanu granicznego użytkowania, a następnie wpisz następujące obciążenia:
   • Obciążenia stałe: „1”
   • Obciążenia eksploatacyjne: „4”
   • Suma obciążeń: „1do4”.

4. W oknie dialogowym Obliczenia kliknij przycisk Obliczenia.

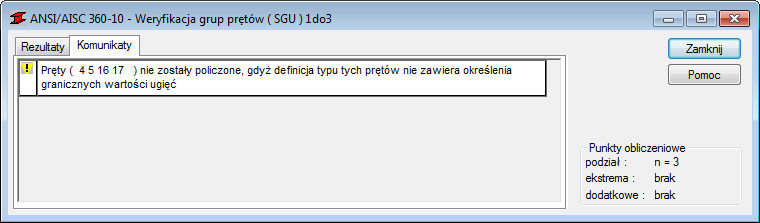

5. Zostanie otwarte okno dialogowe Weryfikacja grup prętów, w którym zostaną wyświetlone najbardziej istotne informacje o przekrojach. Karta Komunikaty (pokazana poniżej) zawiera ważne informacje dotyczące kolejnych kroków w procesie projektowania:

   Uwaga: Typ elementu dla wzmocnień nie określa wartości graniczne dla ugięć. W następnym kroku wyjaśniono, w jaki sposób ustawić te parametry w celu przeprowadzenia weryfikacji zgodnie z wymaganiami.
6. Zamknij okno dialogowe Weryfikacja grup prętów, a następnie w oknie dialogowym Archiwizacja wyników obliczeń kliknij przycisk Anuluj.

   Wyniki obliczeń można zapisać w archiwum wyników obliczeń. W tym ćwiczeniu zapiszemy wynik obliczeń na końcu procesu weryfikacji.

7. Kliknij kolejno opcje (WymiarowanieWymiarowanie prętów stalowych — opcje Parametry normowe).

   Zostanie otwarte okno dialogowe Typ pręta.

8. Wybierz opcję Pojedynczy pręt, a następnie kliknij przycisk (Definicja nowego typu pręta stalowego).

   Zostanie wyświetlone okno dialogowe Parametry definicji pręta.

   Wskazówka: Wybierz typ elementu najbardziej zbliżony do typu, który zostanie utworzony, aby niektóre podstawowe właściwości zostały zastosowane automatycznie.
9. Wpisz Simple bar_1 w polu tekstowym Typ elementu, a następnie kliknij przycisk Użytkowanie.

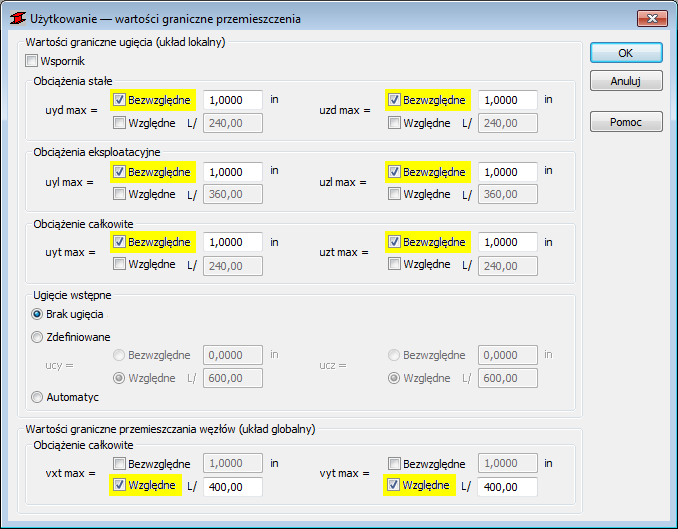

   Zostanie otwarte okno dialogowe Użytkowanie — wartości graniczne przemieszczenia.

10. Wybierz następujące wartości:
    • W grupie opcji Wartości graniczne ugięcia (układ lokalny) wybierz Bezwzględne dla wartości obciążeń stałych, eksploatacyjnych i całkowitych.
    • W grupie opcji Wartości graniczne przemieszczania węzłów (układ globalny) wybierz wartość Względne dla obciążeń całkowitych.

11. Kliknij przycisk OK.
12. Kliknij przycisk Zapisz i zamknij okno dialogowe Parametry definicji pręta.

    Nowy typ pręta będzie teraz wyświetlany w oknie dialogowym Typ pręta.

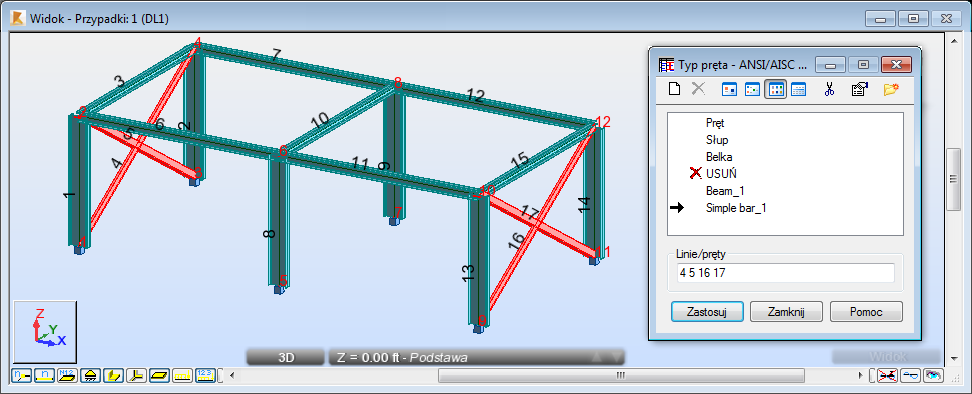

13. Upewnij się, że została wybrana opcja Simple bar_1, i wpisz „4 5 16 17” w polu Linie/pręty, tak jak pokazano poniżej.

    Można również umieścić kursor w polu Linie/pręty, a następnie przejść do obszaru rysunku i przytrzymać klawisz CTRL, aby wybrać wzmocnienia o numerach 4, 5, 16 i 17.


14. Kliknij przycisk Zastosuj, a następnie przycisk Zamknij.
15. W oknie dialogowym Obliczenia kliknij przycisk Obliczenia.

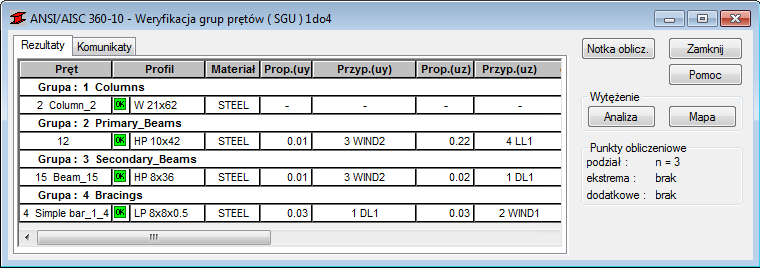

    Wyniki weryfikacji grup prętów są pokazane poniżej.


    Uwaga: Wszystkie przekroje są teraz poprawnie zdefiniowane dla wszystkich grup prętów.
16. Aby wyświetlić szczegółowe wyniki dla wybranej grupy, kliknij przycisk 4 Simple bar_1_4 w grupie Wzmocnienia.

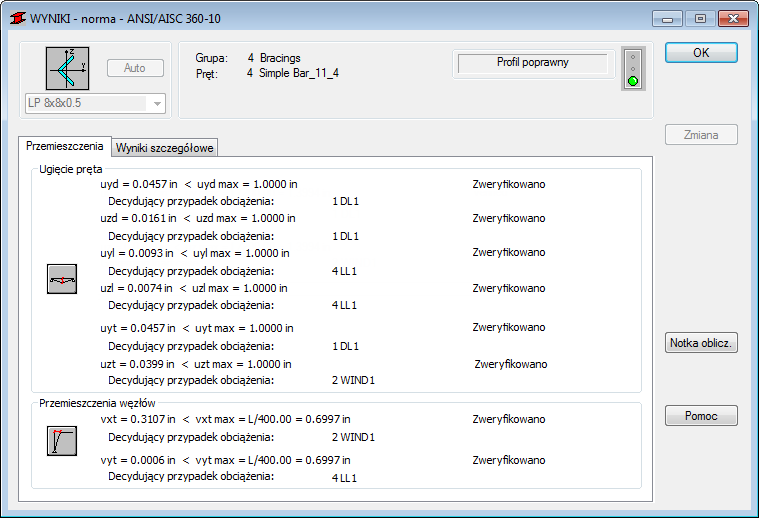

    Wiersz będzie podświetlony w kolorze czarnym i zostanie wyświetlone okno dialogowe Wyniki:


17. Przejrzyj wyniki, a następnie kliknij przycisk OK.
18. Zamknij okno dialogowe, a następnie kliknij przycisk Zapisz w oknie dialogowym Archiwizacja wyników obliczeń.

    Ostateczny wynik obliczeń jest zapisany w archiwum wyników obliczeń.

19. Zapisz projekt jako Frame_3D_Verification.rtd.

Kliknij tutaj, aby przejść do podsumowania.
