Wymiarowanie grup prętów

Dowiedz się, w jaki sposób wymiarować grupy prętów.

1. Kontynuuj pracę z projektem lub otwórz projekt Frame_3D_Groups.rtd.
   Uwaga: Pliki ćwiczeń są umieszczone w katalogu C:\ProgramData\Autodesk\Examples\Tutorials.
2. Kliknij przycisk w lewym dolnym rogu okna programu, jak pokazano poniżej.


   Możesz również kliknąć kolejno opcje Widok Wyświetlanie atrybutów.

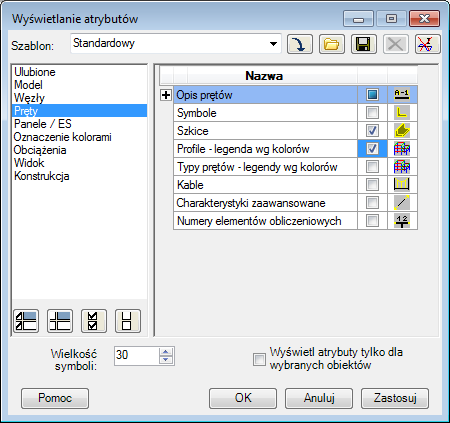

   Zostanie otwarte okno dialogowe Wyświetlanie.

3. Wybierz kolejno opcje Pręty, Profile — legenda wg kolorów, a następnie kliknij przycisk OK.

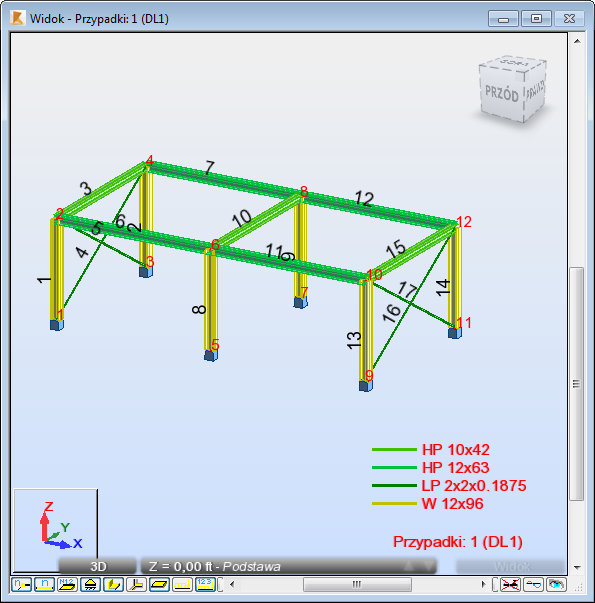

4. Każdy przekrój zostanie wyświetlony innym kolorze, jak pokazano poniżej.

5. W oknie dialogowym Obliczenia wybierz Wymiarowanie grup prętów, a następnie kliknij opcję Lista w tym samym wierszu.

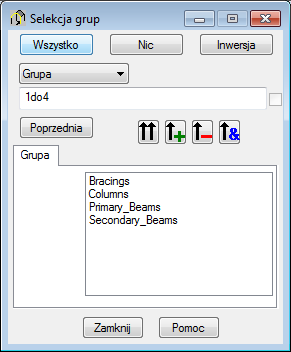

   Zostanie otwarte okno dialogowe Wybór grupy prętów.

6. Kliknij przycisk Wszystko.

   Wszystkie zdefiniowane grupy zostały dodane do listy grupy prętów i będą brane pod uwagę podczas procesu projektowania.


7. Zamknij okno dialogowe Selekcja grup.

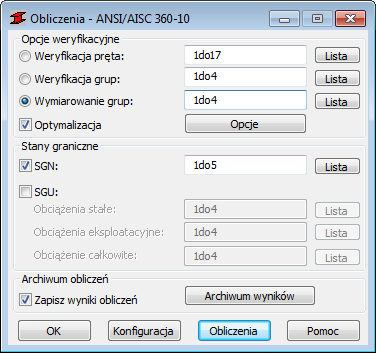

8. W oknie dialogowym Obliczenia wybierz opcję Optymalizacja, a następnie kliknij przycisk Opcje.

   Zostanie otwarte okno dialogowe Opcje optymalizacji.

9. Wybierz opcję Waga, a następnie kliknij przycisk OK.

   Podczas obliczeń program spróbuje znaleźć najlżejszy przekrój w grupie przekrojów, który spełnia zdefiniowane kryteria normy.

10. W oknie dialogowym Obliczenia kliknij przycisk Obliczenia.

11. Zostanie otwarte okno dialogowe Wymiarowanie grup prętów, zawierające najważniejsze informacje o przekrojach.

    Uwaga: Na karcie Wyniki, niebieska ikona () oznacza przekrój optymalny, a czerwone i zielone strzałki ( i ) wskazują przekroje, które nie spełniają wymagań normowych, oraz przekroje, które spełniają wymagania ze zbyt dużym zapasem.
12. Kliknij polecenie Zmień Wsz.

    Zostanie wyświetlony komunikat informujący o wprowadzeniu zmian do bazy danych zawierającej dane konstrukcji i ustawieniu statusu wyników na „niedostępne”.

13. Kliknij przycisk Tak, aby zaakceptować zmiany.

    Przekroje w konstrukcji zostaną automatycznie zamienione na zoptymalizowane.

14. Kliknij przycisk Zamknij, a następnie kliknij przycisk Anuluj w oknie dialogowym Archiwizacja wyników obliczeń.

    Wyniki obliczeń można zapisać w archiwum wyników obliczeń. W tym ćwiczeniu zapiszemy wyniki obliczeń na końcu procesu projektowania.

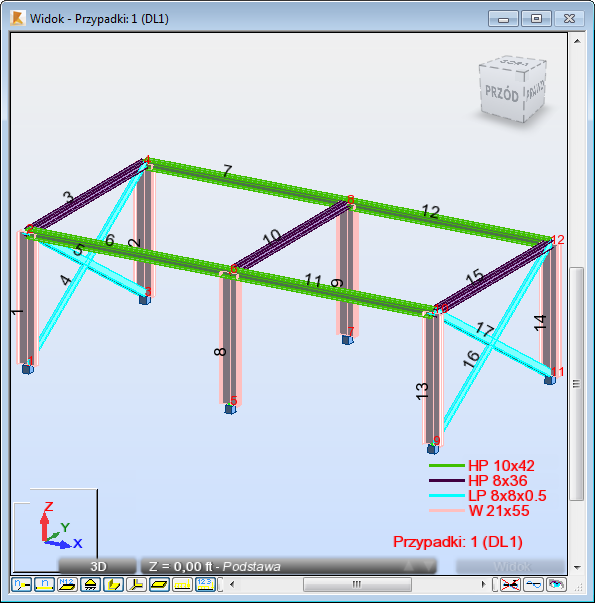

    Nowe przekroje są wyświetlane w oknie Widok:


    Uwaga: Rozmiary przekrojów zostały zmienione dla wszystkich grup prętów:

    • Belki_podstawowe: od HP 12x63 do HP 10x42
    • Belki_dodatkowe: od HP 10x42 do HP 8x36
    • Wzmocnienia: od LP 2x2x0.1875 do LP 8x8x0.5
    • Słupy: od W 12x96 do W 21x55.
15. Teraz, gdy przekroje zostały zoptymalizowane, należy ponownie uruchomić główne obliczenia. Aby to zrobić, kliknij przycisk (Analiza Obliczenia).
16. W oknie dialogowym Obliczenia kliknij przycisk Obliczenia, aby rozpocząć proces wymiarowania ze zaktualizowanymi przekrojami.

    Wyniki wymiarowania grup prętów są przedstawione na poniższym rysunku.


    Uwaga: Podczas procesu wymiarowania program znajduje nowy lżejszy przekrój dla słupów.
17. Kliknij polecenie Zmień Wsz., a następnie przycisk Tak, aby zaakceptować zmiany.
18. Kliknij przycisk Zamknij, a następnie w oknie dialogowym Archiwizacja wyników obliczeń kliknij przycisk Anuluj.

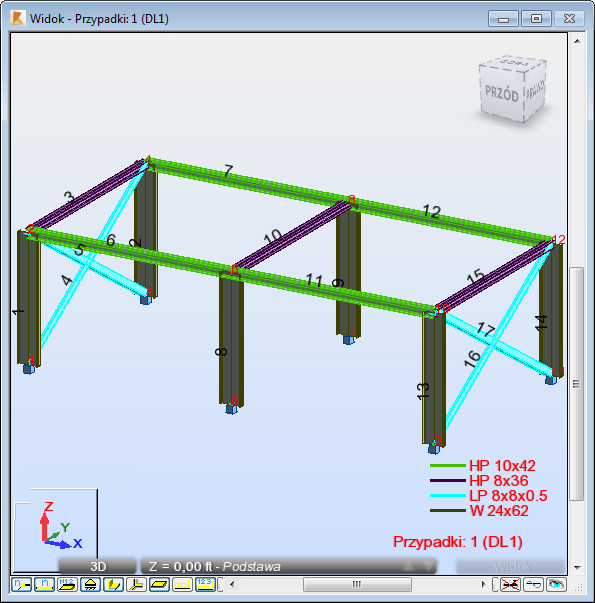

    Zaktualizowane przekroje są wyświetlane w oknie Widok:


    Uwaga: Rozmiar przekroju dla grupy słupów został zaktualizowany od W 21x55 do W 24x62.
19. Przekroje słupów zostały zoptymalizowane, należy ponownie uruchomić główne obliczenia. Aby to zrobić, kliknij przycisk (Analiza Obliczenia).
20. W oknie dialogowym Obliczenia kliknij przycisk Obliczenia, aby rozpocząć proces wymiarowania ze zaktualizowanymi przekrojami słupów.

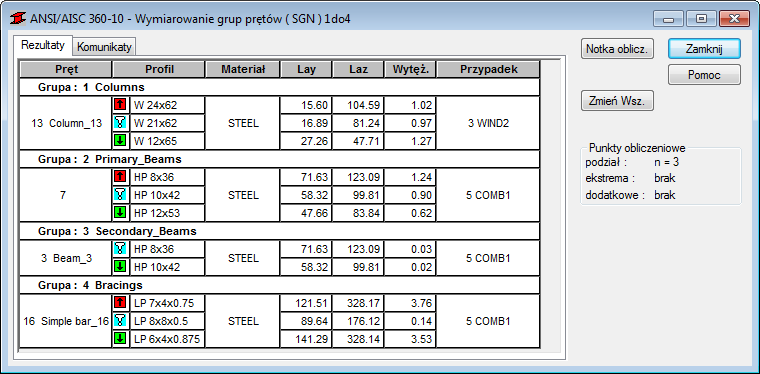

    Wyniki wymiarowania grupy prętów są przedstawione na poniższym rysunku.


    Uwaga: Podczas procesu wymiarowania program znajduje lżejsze przekroje dla słupów.
21. Kliknij polecenie Zmień Wsz., a następnie przycisk Tak, aby zaakceptować zmiany.
22. Kliknij przycisk Zamknij, a następnie w oknie dialogowym Archiwizacja wyników obliczeń kliknij przycisk Anuluj.

    Nowe przekroje są wyświetlane w oknie Widok:


    Uwaga: Rozmiar przekroju dla grupy słupów został zaktualizowany od W 24x62 do W 21x62.
23. Przekroje słupów zostały zoptymalizowane, należy ponownie uruchomić główne obliczenia. Aby to zrobić, kliknij przycisk (Analiza Obliczenia).
24. W oknie dialogowym Obliczenia kliknij przycisk Obliczenia, aby rozpocząć proces wymiarowania ze zaktualizowanymi przekrojami słupów.

    Wyniki wymiarowania grupy prętów są takie same, jak poprzednio, więc można zatrzymać proces projektowania.

25. Kliknij przycisk Zamknij, a następnie w oknie dialogowym Archiwizacja wyników obliczeń kliknij przycisk Zapisz.

    Ostateczny wynik obliczeń został zapisany w archiwum wyników obliczeń.

26. Kliknij przycisk w lewym dolnym rogu okna programu, jak pokazano poniżej.

    Możesz również kliknąć kolejno opcje Widok Wyświetlanie atrybutów.

    Zostanie otwarte okno dialogowe Wyświetlanie.

27. Wybierz opcję Pręty, a następnie usuń zaznaczenie pola Profile - legenda wg kolorów.
28. Kliknij przycisk OK.
29. Zapisz projekt jako Frame_3D_Design.rtd.
