Definicja parametrów normowych

Dowiedz się, w jaki sposób utworzyć nowy typ pręta i przypisać go do wybranych elementów w konstrukcji.

1. Kontynuuj pracę w tym projekcie lub otwórz projekt Frame_3D_Results.rtd.
   Uwaga: Pliki ćwiczeń znajdują się w folderze C:\ProgramData\Autodesk\Examples\Tutorials.
2. Na standardowym pasku narzędzi rozwiń menu Układy i wybierz opcję Wymiarowanie stali/aluminium, jak pokazano poniżej:


   Układ jest podzielony na trzy części: Widok, okna dialogowe Definicje i Obliczenia.

3. Kliknij kolejno opcje (WymiarowanieWymiarowanie prętów stalowych — opcje Parametry normowe).

   Zostanie otwarte okno dialogowe Typ pręta.

4. Wybierz opcję Belka, a następnie kliknij przycisk (Definicja nowego typu pręta stalowego).

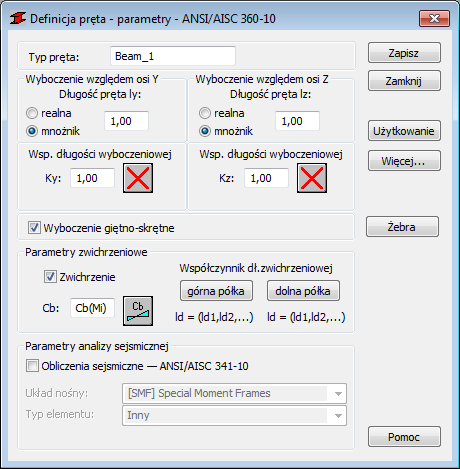

   Zostanie wyświetlone okno dialogowe Parametry definicji pręta.

   Wskazówka: Wybierz typ pręta najbardziej zbliżony do typu, który zostanie utworzony; dzięki temu niektóre podstawowe właściwości zostaną zastosowane automatycznie.
5. Wpisz Beam_1 w polu tekstowym Typ pręta.

6. W grupie opcji Współczynnik długości wyboczeniowej Y kliknij przycisk .

   Zostanie otwarte okno dialogowe Schematy wyboczeniowe.

7. Kliknij przycisk , a następnie przycisk OK.

   Efekty wyboczeniowe zostaną usunięte z obliczeń.

8. Powtórz czynności opisane w punktach 6 i 7 dla parametru Współczynnik długości wyboczeniowej Z.
9. W grupie Parametry zwichrzeniowe kliknij przycisk .

   Zostanie otwarte okno dialogowe Parametr Cb.

10. Kliknij przycisk , a następnie przycisk OK.
11. Kliknij przycisk Górna półka, a następnie w oknie dialogowym Współczynnik długości zwichrzeniowej kliknij opcję (Wzmocnienia pośrednie).

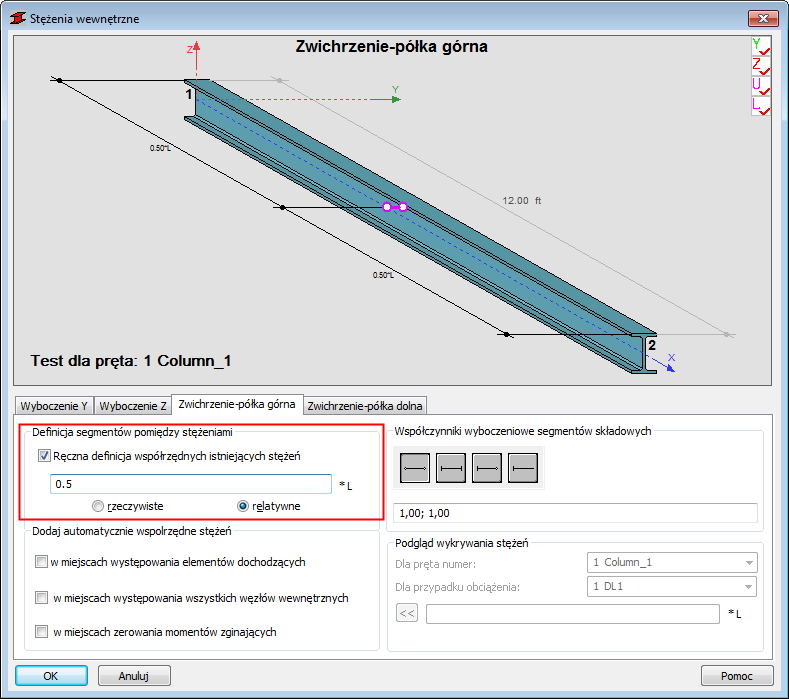

    Zostanie otwarte okno dialogowe Wzmocnienia wewnętrzne.

12. W oknie Definiowanie segmentów między wzmocnieniami na karcie Zwichrzenie-półka górna wybierz opcję Ręczna definicja współrzędnych istniejących wzmocnień, a następnie wpisz 0.5.

    Wzmocnienie jest wyświetlane w widoku w kolorze fioletowym, jak pokazano na rysunku poniżej.


13. Przejdź do karty Zwichrzenie-półka dolna i powtórz czynności opisane w kroku 12 dla dolnej półki.
14. Kliknij przycisk OK, aby zamknąć okno dialogowe Wzmocnienia wewnętrzne.

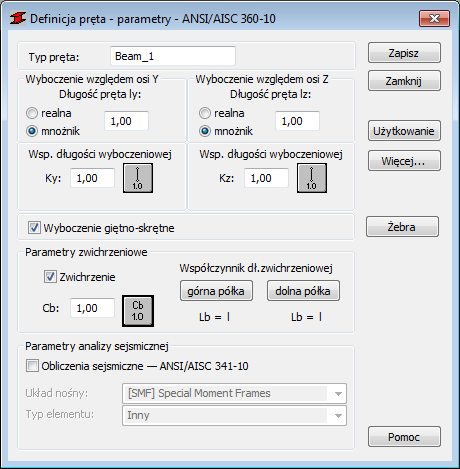

15. Informacje w oknie dialogowym Definicja pręta powinny wyglądać na przykład tak, jak pokazano na rysunku poniżej.

16. Kliknij przycisk Zapisz, a następnie przycisk Zamknij.

    Nowy typ pręta jest teraz wyświetlany w oknie dialogowym Typ pręta.

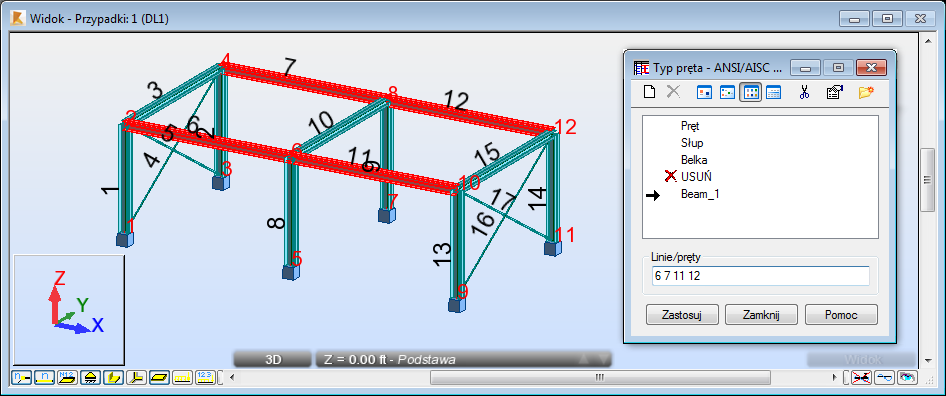

17. Upewnij się, że opcja Beam_1 jest wybrana w oknie dialogowym Typ pręta, a następnie wpisz „6 7 11 12” w polu Linie/pręty, jak pokazano poniżej.

    Możesz również umieścić kursor w polu Linie /pręty, a następnie przejść do obszaru rysunku i przytrzymać klawisz Ctrl, aby wybrać belki o numerach 6, 7, 11 i 12.


18. Kliknij przycisk Zastosuj, a następnie przycisk Zamknij.
19. Zapisz projekt jako Frame_3D_New_Member.rtd.
