Definiowanie grup prętów

Dowiedz się, w jaki sposób zdefiniować grupy prętów.

1. Kontynuuj pracę z projektem lub otwórz projekt Frame_3D_New_Member.rtd.
   Uwaga: Pliki ćwiczeń są umieszczone w katalogu C:\ProgramData\Autodesk\Examples\Tutorials.
2. W oknie dialogowym Definicje przejdź do karty Grupy, a następnie kliknij opcję Nowa.
3. Umieść kursor w polu Lista prętów, a następnie przejdź do obszaru rysunku i przytrzymaj klawisz Ctrl, aby wybrać wszystkie słupy.

   Możesz również wprowadzić numery słupów „1 2 8 9 13 14” w oknie Lista prętów.

4. Wpisz Słupy w polu Nazwa, a następnie kliknij opcję Zapisz.

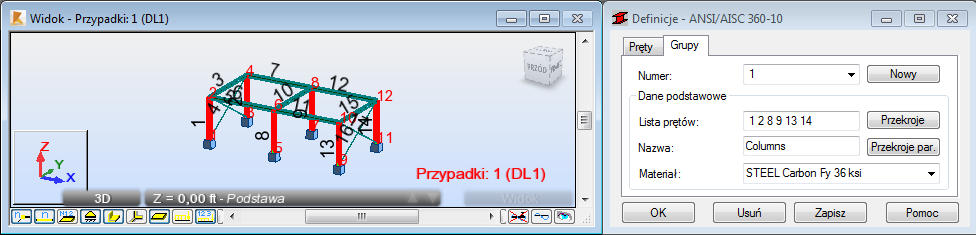

   Zdefiniowaną grupę słupów pokazano poniżej.


5. W oknie dialogowym Definicje kliknij opcję Nowa, aby utworzyć nową grupę.
6. Umieść kursor w polu Lista prętów, a następnie przejdź do obszaru rysunku i przytrzymaj klawisz Ctrl, aby wybrać belki o numerach 6, 7, 11 i 12.

   Możesz również wprowadzić numery belek „6 7 11 12” w oknie Lista prętów.

7. Wpisz Primary_Beams w polu Nazwa, a następnie kliknij przycisk Zapisz.

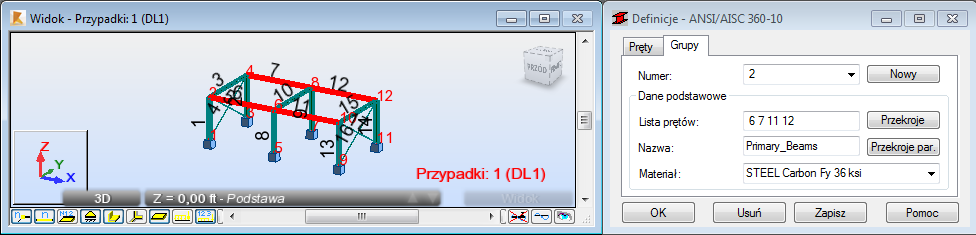

   Nowo zdefiniowaną grupę belek pokazano poniżej.


8. W oknie dialogowym Definicje kliknij opcję Nowa, aby utworzyć nową grupę.
9. Umieść kursor w polu Lista prętów, a następnie przejdź do obszaru rysunku i przytrzymaj klawisz Ctrl, aby wybrać belki o numerach 3, 10 i 20.

   Możesz również wprowadzić numery belek „3, 10, 15” w oknie Lista prętów.

10. Wpisz Secondary_Beams w polu Nazwa, a następnie kliknij przycisk Zapisz.

    Nowo zdefiniowaną grupę belek pokazano poniżej.


11. W oknie dialogowym Definicje kliknij opcję Nowa, aby utworzyć nową grupę.
12. Umieść kursor w polu Lista prętów, a następnie przejdź do obszaru rysunku i przytrzymaj klawisz Ctrl, aby wybrać wzmocnienia o numerach 4, 5, 16 i 17.

    Możesz również wprowadzić numery belek „4 5 16 17” w oknie Lista prętów.

13. Wpisz Bracings w polu Nazwa, a następnie kliknij przycisk Zapisz.

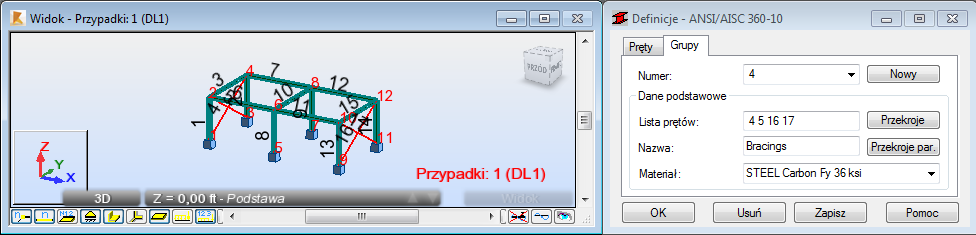

    Nowo zdefiniowaną grupę wzmocnień pokazano poniżej.


14. Zapisz projekt jako Frame_3D_Groups.rtd.
