W programie Robot istnieje możliwość nadania zmiennego przekroju kilku prętom, które tworzą łańcuch prętów. Aby tego dokonać, należy w oknie dialogowym Nowy przekrój (karta O zmiennym przekroju) określić parametry tego przekroju (wymiary na początku/końcu pręta). Następnie w oknie dialogowym Przekroje określić pręty (łańcuch prętów), którym nadawany będzie zdefiniowany przekrój. Można to zrobić na dwa sposoby:
- wpisać numery prętów w polu Linie/pręty i nacisnąć przycisk Zastosuj
- wybrać graficznie pręty konstrukcji (ich numery pojawią się w polu Linie/pręty) i nacisnąć przycisk Zastosuj.

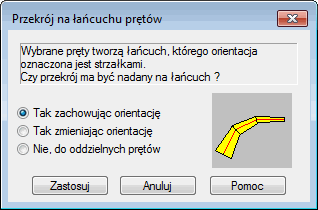

Po naciśnięciu przycisku Zastosuj na ekranie pojawi się okno dialogowe pokazane na poniższym rysunku. W powyższym oknie użytkownik może wybrać sposób nadawania prętom przekroju. W górnej części okna postawione jest pytanie, czy przekrój ma być nadany na łańcuch prętów wybrany przez użytkownika. Istnieją trzy możliwe odpowiedzi na to pytanie:
- Tak zachowując orientację — przekrój zostanie nadany na zdefiniowany przez użytkownika łańcuch prętów przy zachowaniu orientacji przedstawionej na łańcuchu prętów strzałkami (określony jest w ten sposób początkowy i końcowy węzeł łańcucha prętów)
- Tak, zmieniając orientację — przekrój zostanie nadany na zdefiniowany przez użytkownika łańcuch prętów, jednakże orientacja przedstawiona na łańcuchu prętów strzałkami (określony jest w ten sposób początkowy i końcowy węzeł łańcucha prętów) zostanie zmieniona
- Nie, do oddzielnych prętów — zmienny przekrój zostanie nadany na poszczególne pręty należące do łańcucha prętów.
Po naciśnięciu przycisku Zastosuj zmienny przekrój jest nadawany na wybrane pręty.
