Opcja służy do określania dodatkowych charakterystyk prętów konstrukcji takich jak: prętów kratownicowych (dla których działają tylko siły osiowe), prętów, które mogą pracować jedynie na ściskanie bądź rozciąganie oraz prętów, dla których uwzględniany będzie wpływ ścinania na deformację konstrukcji. Opcja dostępna jest: Otwórz okno dialogowe Charakterystyki zaawansowane w następujący sposób:
- Kliknij menu Geometria > Dodatkowe atrybuty > Zaawansowane charakterystyki pręta.
- Kliknij przycisk
.

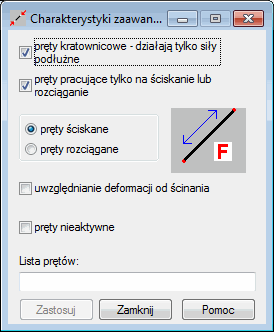

W tym oknie dialogowym dostępne są następujące opcje:
- Pręty kratownicowe — opcja służy do definicji prętów typu kratownicowego w konstrukcjach ramowych. Należy zauważyć, że ta definicja nie pozwala na przypisanie zwolnienia do elementu ramy, ale zmienia element końcowy z belki na wiązara.
Wcześniej użycie wiązara w strukturze ramy wymagało definicji zwolnienia wiązara. Za pomocą elementów skończonych wiązara zmniejsza się liczbę stopni swobody w modelu konstrukcji, co zmniejsza czas obliczeń dla dużych konstrukcji.
Uwaga: Opcja definicji prętów kratownicowych może być używana tylko w tych typach konstrukcji, w których używane są elementy prętowe typu belkowego. Oznacza to, że ta opcja nie może być wykorzystywana w następujących typach konstrukcji: KRATOWNICA PŁASKA, KRATOWNICA PRZESTRZENNA oraz PŁASKI STAN NAPRĘŻENIA, PŁASKI STAN ODKSZTAŁCENIA i OSIOWA SYMETRIA; dla tych typów konstrukcji wszystkie pręty są typu kratownicowego. - Wpływ sił poprzecznych na deformację konstrukcji – Jeżeli ta opcja zostanie włączona, to podczas obliczeń konstrukcji dla wybranych prętów uwzględniany będzie wpływ sił poprzecznych na deformację konstrukcji. Dla takiego pręta powinien być zdefiniowany moduł Kirchoffa G.
- Pręty ściskane/Pręty rozciągane – jeżeli ta opcja zostanie włączona, to podczas obliczeń konstrukcji wybrane pręty konstrukcji przenosić będą jedynie naprężenia ściskające lub rozciągające w zależności od wybranej opcji.
Gdy ta opcja jest zaznaczona, dostępne są 2 dodatkowe opcje:
Pręty ściskane i Pręty rozciągane stają się dostępne. W dolnej części okna znajduje się pole edycyjne, w którym należy zdefiniować (graficznie na ekranie lub wpisując numery prętów z klawiatury) pręty kratownicowe, pręty pracujące na tylko ściskanie/rozciąganie albo pręty dla których uwzględniany będzie wpływ ścinania na deformację konstrukcji.
Uwaga: Pręty pracujące tylko na ściskanie lub rozciąganie są obecnie liczone jak pręty kratownicowe. Stąd też po włączeniu opcji Pręty pracujące tylko na ściskanie lub rozciąganie, automatycznie włączona jest również opcja Pręty kratownicowe.
W przypadku używania opcji Pręty kratownicowe należy zwrócić uwagę na nadane atrybuty i obciążenia na wybrany pręt konstrukcji ze względu na różnicę w pracy elementu kratownicowego w stosunku do elementu belkowego. Obciążenie ciężarem własnym prętów kratownicowych jest generowane na węzły elementu prętowego. Dla obciążeń na długości pręta brane są pod uwagę tylko obciążenia wzdłuż osi pręta, natomiast obciążenia poprzeczne są pomijane. Dotyczy to następujących typów obciążeń:
- Obciążenie jednorodne na pręcie.
- Obciążenie trapezowe na pręcie
- Siła prętowa.
W dolnej części okna dialogowego znajduje się opcja Pręty nieaktywne; włączenie tej opcji powoduje, że pręty, których numery podane zostały w polu edycyjnym Lista prętów lub wskazane graficznie na ekranie, zostaną pominięte w generacji modelu (nie są brane pod uwagę podczas tworzenia siatki elementów skończonych). Oznacza to, iż zostanie wygenerowana taka siatka elementów skończonych, tak jakby wskazanych prętów nie było w ogóle w projekcie konstrukcji.
