Exemplo: Criar uma Rede de sombreadores Interactive para mesclar duas texturas

Este exemplo demonstra como criar uma rede de sombreadores utilizando um material do Interactive e os nós do ShaderFX que permitem mesclar duas texturas ao pintar os vértices.

Nota: No 3ds Max 2018.4 Update, o sombreador fisicamente baseado Stingray é renomeado como Interactive.

Ele é semelhante ao exemplo "Mesclar as texturas usando o nó Cor de vértice" no tópico "Introdução ao fluxo de trabalho de amostra do ShaderFX". No entanto, este exemplo utiliza o nó Base padrão do Interactive e seus nós do ShaderFX associados.

Preparar o gráfico:

1. Criar um Plano em sua cena. Na viewport Perspectiva, pressione G para desativar a exibição da grade.
2. Abra o Editor de material, selecione um material do DirectX Shader e aplique-o no plano.
3. Na implementação Sombreador DirectX, selecione Interactive na lista suspensa e, em seguida, clique em Abrir ShaderFX.


4. Na janela ShaderFX, clique para realçar o nó Base Padrão. Na implementação Propriedades, clique em Tornar único para tornar o sombreador personalizado.
5. Na implementação Propriedades, escolha Mat. predefinido Personalizado e excluir os outros nós da predefinição Interactive.

   A rede do sombreador agora contém somente a Base padrão.

Adicione nós ao gráfico:

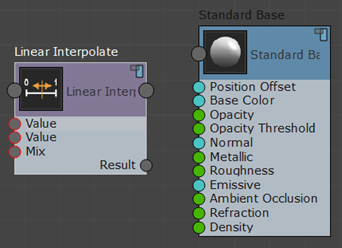

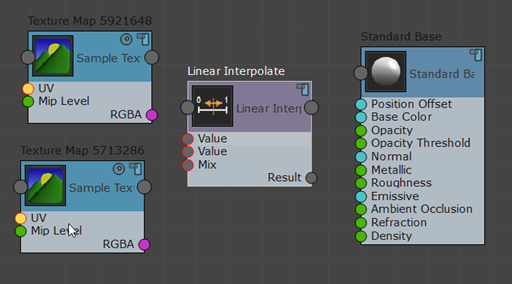

1. Adicionar um nó Função matemática interpolar linear.

2. Adicionar dois nós Amostragem de textura de exemplo.

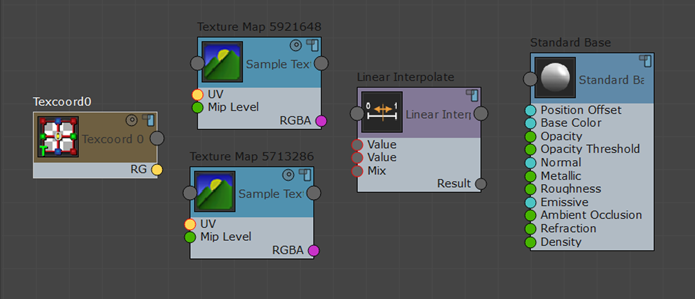

3. Adicionar um nó Entradas de vértice Texcoord0.

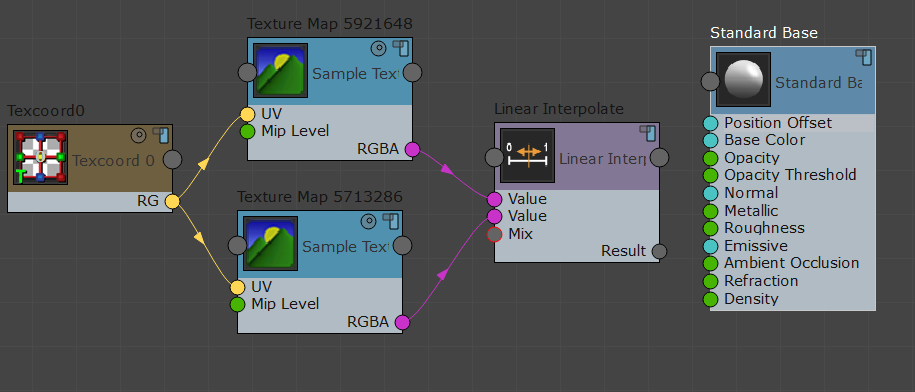

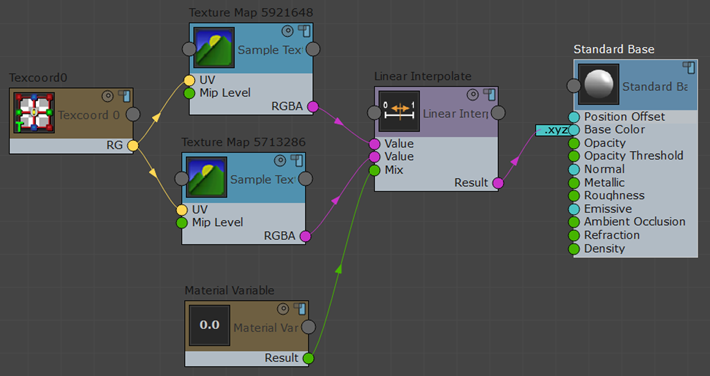

4. Conecte a saída RG do nó Textcoord0 à entrada UV de ambos os nós de Textura de amostra e conecte a saída RGBA de cada nó de Textura de amostra a uma entrada de Valor do nó Interpolação linear.

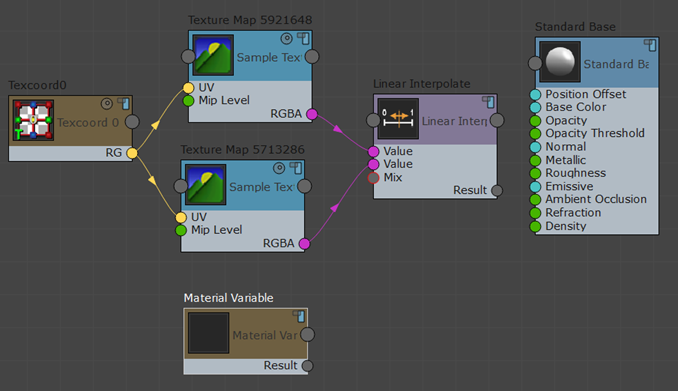

5. Adicionar um nó Variável de material de entrada.

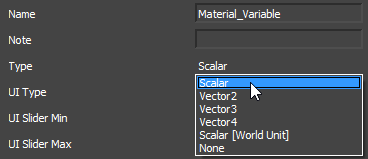

6. Realce o nó Variável de material e em seu painel Propriedades, selecione Tipo Escalar.

7. Conecte a saída Resultado do nó Variável de material à entrada Mix do nó Interpolação linear e conecte a saída Resultado do nó Interpolação linear à entrada Cor base do nó Base padrão.


   O gráfico agora está completo. No próximo procedimento, ajuste a interface do usuário e atribua os mapas de textura atuais.

Configurar as texturas e a os parâmetros de BlendMaps:

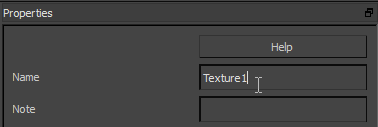

1. Clique no nó Mapa de textura na parte superior para realçá-lo, em seguida, no painel Propriedades altere seu nome para Texture1.

2. Altere o nome do outro mapa do nó Mapa de textura para Texture2.
3. Altere o nome do nó Variável de material para BlendMaps.
4. Minimize o ShaderFX Editor.
5. Na implementação Parâmetros do Editor de material , clique no botão Texture1 e atribua um mapa; por exemplo, Complete-Right-Side copy.JPG.
6. Clique no botão Texture2 e atribua um outro mapa; por exemplo, fac3.jpg.

As texturas utilizados para este exemplo estão na pasta \tutorials\sceneassets\images, que está disponível se você fizer o download dos arquivos do tutorial. Consulte http://www.autodesk.com/3dsmax-tutorials-scene-files-2016-ptb. (Se você usar o mapa fac3.jpg, certifique-se de que a Sequência esteja desativada na caixa de diálogo do arquivo!)

Utilize o BlendMaps para ajustar a mesclagem dos mapas de textura:

Em seu valor padrão de 0,0, a configuração do BlendMaps mostra somente a primeira textura, como você pode ver, se você mover o Editor de material para mostrar a viewport Perspectiva.

• Altere o valor do BlendMaps para ver o resultado da mesclagem de dois mapas. Em 1,0, somente o segundo mapa é visível. Valores intermediários oferecem combinações de dois mapas.

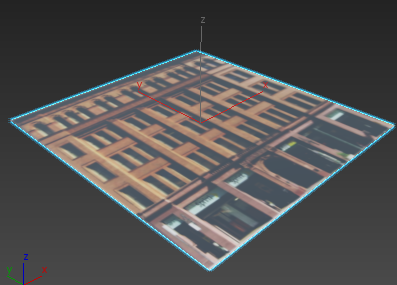

  BlendMaps = 1,0

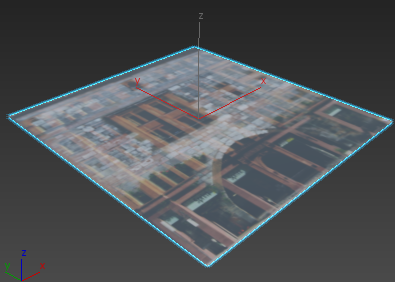

  BlendMaps = 0,75

Salve o trabalho:

1. Abra o ShaderFX Editor novamente.
2. Na barra de menus do ShaderFX Editor, selecione Arquivo Exportar gráfico.
3. Na caixa de diálogo do arquivo, salve o novo sombreador como blend_example.sfx.
4. Feche o Editor do ShaderFX
5. Salve a cena como blend_example.max.
