Упражнение 1. Создание трубопроводной сети из полилинии

В данном упражнении будет создана трубопроводная сеть на основе существующей полилинии. Данный способ создания трубопроводной сети предусматривает создание полилинии с помощью стандартных команд AutoCAD, после чего в каждой вершине полилинии автоматически размещаются конечная точка трубы и колодец.

Трубопроводную сеть можно создать из различных объектов, в том числе 2D и 3D полилиний, отрезков и дуг AutoCAD, характерных линий. В данном упражнении используется существующая 2D полилиния.

Создание трубопроводной сети из 2D полилинии

1. Откройте чертеж Pipe Networks-1A.dwg, который находится в папке учебных пособий по чертежам.

   Этот чертеж содержит существующую поверхность грунта и поверхности коридора, трассы, представляющие осевые линии дорог, участки, представляющие границы землевладения, и полилинию, которая представляет предлагаемую компоновку трубопроводной сети. В ходе выполнения следующих шагов из полилинии создается трубопроводная сеть Autodesk Civil 3D.

2. Выберите вкладку "Главная" панель "Создать проектные данные" раскрывающийся список "Трубопроводная сеть" "Создать трубопроводную сеть из объекта" найти.

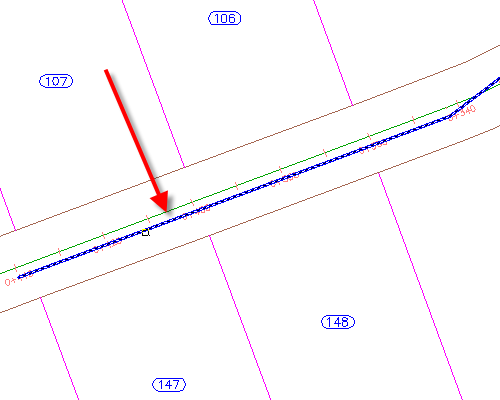

3. Щелкните на левом конце синей полилинии, расположенной вблизи оси дороги.

   Выбранный конец определяет начало трубопроводной сети. Поток в сети будет направлен от этого конца.


4. Нажмите клавишу Enter для принятия направления потока.
5. В диалоговом окне "Создание трубопроводной сети из объекта" задайте следующие значения параметров.
   • Имя сети: Storm Sewer Network (Сеть ливневой канализации)
   • Список элементов сети: Ливневая канализация
   • Создаваемая труба: 450 mm RCP (Железобетонная труба 450 мм)
   • Создаваемый колодец: Eccentric Structure 1,500 dia 530 Frame 900 Cone (Эксцентрический колодец 1500, диаметр 530, каркас 900, конический)
   • Имя поверхности: First Street (Первая улица)
   • Имя трассы: First Street (Первая улица)
   • Стереть существующий объект: флажок установлен
6. Нажмите "OK".

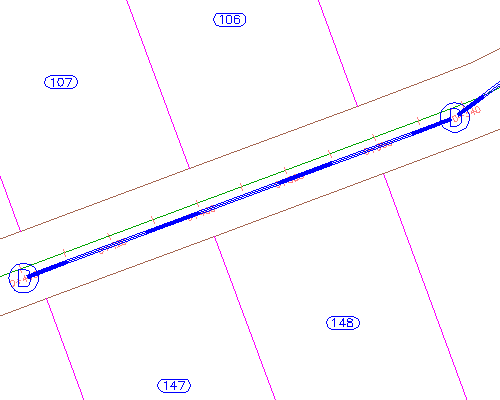

   Трубопроводная сеть отображается на плане. В каждой вершине полилинии создан колодец, а между вершинами - труба.



Просмотр трубопроводной сети в профиле

1. Выберите трубу и колодец.
2. Щелкните правой кнопкой мыши. Выберите команду "Выбрать сходные".
3. Щелкните правой кнопкой мыши. Выберите "Отобразить элементы на виде профиля".
4. Щелкните на виде профиля "First Street".

   Трубы и колодцы отображаются на виде профиля. Обратите внимание на то, что в соответствии с заданными параметрами поток направлен от конечного пикета к начальному пикету.


5. Нажмите Esc.

Редактирование части сети с помощью ручек

1. Выберите трубу на правой дальней стороне вида профиля.

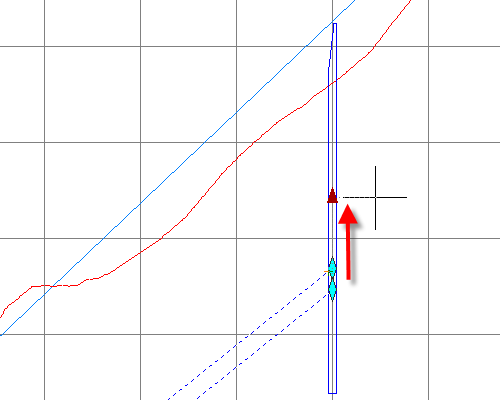

2. Щелкните на ручке . Перетащите ручку вверх для увеличения отметки дна. Щелкните мышью для закрепления положения экранной ручки.

   С помощью ручек можно изменять положение труб и колодцев графическим способом как на плане, так и на профиле.



Редактирование параметров сети

1. Щелкните правой кнопкой мыши. Выберите "Редактировать сеть".
2. На панели "Инструменты компоновки сети" щелкните на стрелке рядом со значком .

   Эти инструменты позволяют добавлять трубы и колодцы к сети с применением параметров, указанных на данной панели инструментов.

3. Выберите "Виды трубопроводной системы".

   В окне "Панорама" на вкладках "Трубы" и "Колодцы" можно отредактировать трубы в параметрическом режиме.

4. На вкладке "Трубы" в строке "Труба - (1)" задайте для параметра "Начало трубы - Отметка дна"новое значение 40.
5. На панели "Инструменты компоновки сети" выберите "Виды трубопроводной системы".

   Отметка дна трубы изменяется и становится равной заданному значению.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Создание трубопроводной сети путем компоновки.
