В этом упражнении будут отредактированы трассы, определяющие горизонтальную геометрию перекрестка. Отредактируйте трассы графически и параметрически, а затем посмотрите, как изменения влияют на перекресток.
Изменение параметров трасс для смещения
- Откройте чертеж Intersection-Edit-Horizontal.dwg, который находится в папке учебных пособий по чертежам.
Этот чертеж содержит перекресток главной дороги (дорога А) и второстепенной дороги (дорога В).
- Трассы для смещения дороги А расположены вдоль полной длины осевой линии трассы.
- Трасса для смещения дороги В не выходит за границы перекрестка.
- На сопряжениях на перекрестке области уширения расположены на всех четырех углах дороги А.
- Щелкните маркер перекрестка.
На ленте отображается вкладка "Перекресток". На панели "Редактирование" содержатся инструменты, которые можно использовать для изменения параметров горизонтальной и вертикальной геометрии перекрестка.
- Выберите вкладку панель
найти. Параметры трассы для смещения отображаются в диалоговом окне "Перекресток - Параметры смещения".
- В разделе "Второстепенная дорога" измените "Значение смещения" обеих трасс для смещения на 4.000.

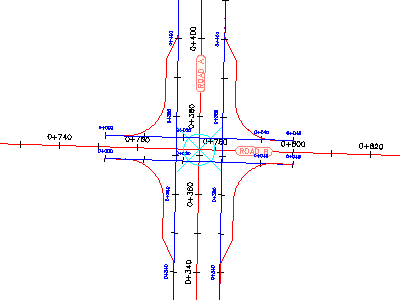

Обратите внимание, что при изменении значений перекресток на чертеже обновляется.
Изменение параметров сопряжений на пересечении
- Выберите вкладку панель найти.
Диалоговое окно "Перекресток - Параметры сопряжений на пересечении" содержит параметры трассы для сопряжения северо-восточного квадранта перекрестка. Это диалоговое окно позволяет изменять основные параметры, а также определенные данные сопряжения на перекрестке в каждом квадранте перекрестка.

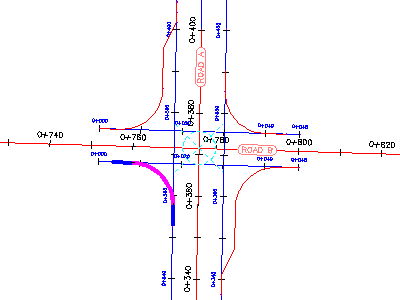

Обратите внимание, что текущее выбранное сопряжения на перекрестке выделено на чертеже.
- Снимите флажок "Уширение поворотной полосы для исходящей дороги".
На чертеже область уширения для северо-восточного квадранта удаляется.
- В поле параметра "Квадрант пересечения" выберите "ЮЗ - квадрант".
- Снимите флажок "Уширение поворотной полосы для исходящей дороги".
Редактирование трассы для сопряжения с помощью ручек

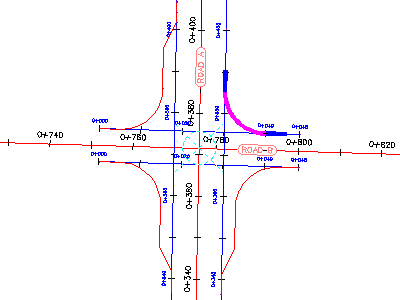

- Выберите на чертеже юго-восточную трассу для сопряжения.

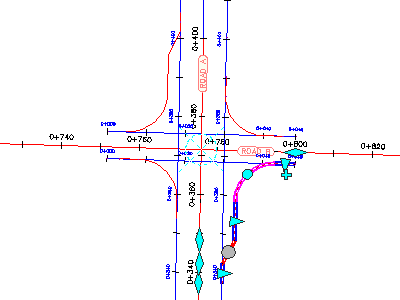

Вдоль трассы для сопряжения отображаются ручки.
- На трассе дороги A внесите изменения с помощью ручек
. При перемещении ручки область уширения сопряжения на пересечении обновляется, также обновляются значения в диалоговом окне "Перекресток - Параметры сопряжений на пересечении".
- Нажмите Esc.
Редактирование осевых линий трасс с помощью ручек

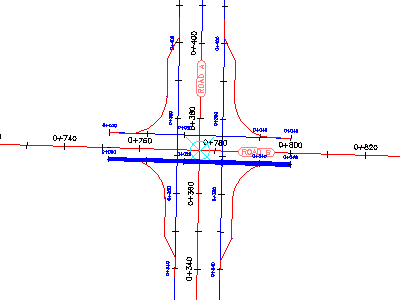

- Выберите обе трассы для смещения вдоль дороги В.

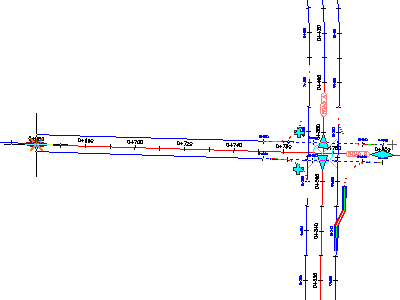

- Щелкните ручку , расположенную слева. Перетащите ручку влево. Щелкните рядом с пикетом 0+660 для размещения ручки.
Эта операция позволяет сохранить связь между сопряжениями на перекрестке и трассами для смещения при перемещении перекрестка вдоль осевой линии трассы.
- Нажмите Esc.
- Уменьшите масштаб для просмотра концов обеих осевых линий трасс.
- Выберите осевую линию трассы дороги А.
- Выберите ручку, расположенную в южном конце трассы.

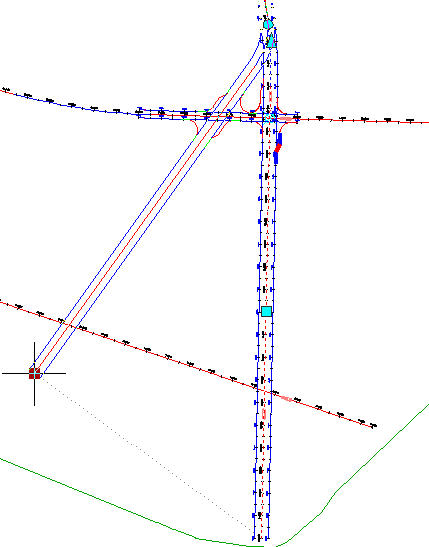

- Перетащите ручку влево. Щелкните мышью для закрепления положения экранной ручки.

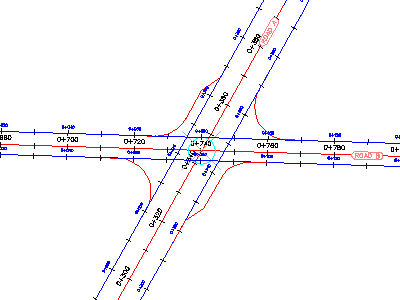

Перекресток перемещается вдоль осевой линии трассы и трассы для смещения дороги В. Трассы для сопряжения и трассы для смещения дороги А перемещаются в соответствии с новой точкой пересечения. Параметры геометрии трасс для сопряжения и трасс для смещения сохраняются.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Редактирование вертикальной геометрии перекрестка.
