Упражнение 5. Создание структурных линий поверхности из фигур

В этом упражнении фигуры используются для добавления структурных линий к поверхности.

Структурные линии определяют характеристики кромки дорожного покрытия (КТ), такие как подпорные стенки, бордюры, вершины гребней и потоки. Структурные линии направляют триангуляцию поверхности вдоль структурной линии и не допускают триангуляции поперек структурной линии.

Это упражнение является продолжением раздела Упражнение 4. Работа с данными проверки топологии.

Создание структурных линий поверхности на основе фигур

1. Откройте файл Survey-5C.dwg, расположенный в папке чертежей учебного пособия.

   В этом чертеже присутствует пустая поверхность "Figure Surface 1", к которой будут добавляться данные фигуры.

   Прим.:

   Более подробная информация о создании поверхностей приведена в учебном пособии "Создание поверхности и добавление к ней данных".

2. В окне "Область инструментов" на вкладке "Съемка" откройте базу данных съемки "Съемка 1" и выберите коллекцию "Фигуры".
3. В представлении списка щелкните фигуру EP1.
4. Нажмите клавишу SHIFT и щелкните фигуру EP7.
5. При нажатой клавише SHIFT щелкните правой кнопкой фигуру EP7 и выберите "Редактировать фигуры".

   Отображается "Редактор фигур" с только что выбранными фигурами EP.

6. Чтобы изменить значение свойства "Структурная линия" на "Да" для всех фигур EP, щелкните правой кнопкой на заголовке столбца "Структурная линия" и выберите "Редактировать".
7. Введите "Д" и нажмите клавишу ENTER.

   Значение свойства "Структурная линия" для всех фигур меняется на "Да".

   Прим.:

   Фигуры отображаются полужирным шрифтом, указывающим на то, что их изменения не сохранены.

8. Щелкните кнопкой мыши на значке для сохранения изменений в базе данных съемки.
9. Нажмите для закрытия вида "Редактор фигур".
10. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой на коллекции "Фигуры" и выберите "Создать структурные линии".
11. В диалоговом окне "Создание структурных линий" щелкните на раскрывающемся списке "Выбор поверхности" и выберите "Поверхность фигуры 1". В списке в этом диалоговом окне содержатся все фигуры, а фигуры EP отображаются в списке как структурные линии.
12. Нажмите "OK".
13. В диалоговом окне "Добавление структурных линий" введите следующие значения:
    • Описание: EP
    • Тип: Стандартный
    • Расстояние до средней ординаты: 0.1
14. Нажмите "OK".

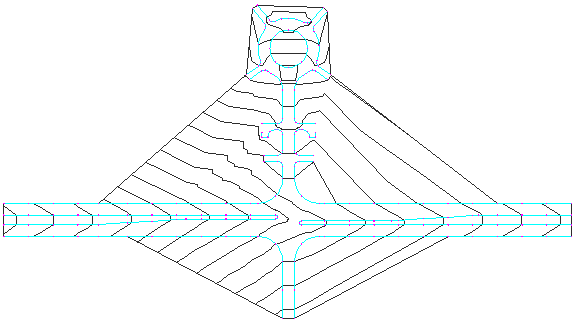

В чертеже отображаются границы и горизонтали поверхности.
