Упражнение 2. Добавление условных элементов к конструкции коридора

В ходе выполнения этого упражнения к существующей конструкции коридора добавляются элементы "УсловнаяНасыпьИлиВыемка".

Задаются два уровня элементов конструкции "УсловнаяНасыпьИлиВыемка". На первом уровне к существующей конструкции перил прикрепляются три элемента "УсловнаяНасыпьИлиВыемка", а затем к ним добавляются элементы конструкции с выходом на рельеф.

• Выемка: добавьте кювет, а затем выход на рельеф к поверхности с откосом 2:1.
• Насыпь < 5,0000 футов: добавьте кювет, а затем выход на рельеф к поверхности с откосом 8:1.
• Насыпь > 5,0000 футов: добавьте бермы, а затем выход на рельеф к поверхности с откосом 4,0:1.


К элементу конструкции - кювету, применяемому при указанных ниже условиях выемки, добавляются элементы конструкции "УсловнаяНасыпьИлиВыемка" второго уровня.

• Выемка < 5,0000 футов: выход на рельеф к поверхности в точке, удаленной на 60 футов от базовой линии.
• Выемка > 5,0000 футов: добавление звена выхода на рельеф длиной 12,0 футов с откосом -2,0%, затем – добавление подпорной стенки.
• Насыпь: откос к поверхности 4,0%.


Это упражнение является продолжением темы раздела Упражнение 1. Изучение существующего коридора в сечении.

Добавление трех условных элементов конструкций

1. Если инструментальная палитра, содержащая элементы конструкций, скрыта, выберите вкладку "Главная" панель "Палитры" "Инструментальные палитры" найти.
2. На инструментальной палитре щелкните на панели управления "Инструментальные палитры" правой кнопкой мыши. Щелкните "Элементы конструкций Civil в британской системе единиц".
3. Перейдите на вкладку "Условный элемент".
4. Выберите элемент "УсловнаяНасыпьИлиВыемка".
5. На палитре "Свойства" задайте следующие значения параметров.
   • Сторона: Левая
   • Компоновка - Ширина: 20,0000 футов
   • Компоновка - Уклон: 4,000:1
   • Тип: Насыпь
   • Минимальное расстояние: 0,0000 футов
   • Максимальное расстояние: 5,0000 футов
   Прим.:

   Параметры "Компоновка - Ширина" и "Компоновка - Уклон" влияют только на отображение трассы на виде компоновки. Эти параметры позволяют задать положение условного элемента конструкции и прикрепленных к нему элементов конструкции, но не влияют на модель коридора.

6. На чертеже щелкните на левых перилах на верхнем видовом экране для добавления элемента конструкции "УсловнаяНасыпьИлиВыемка".

7. Добавьте к левым перилам второй элемент конструкции "УсловнаяНасыпьИлиВыемка" с применением следующих значений параметров.
   • Сторона: Левая
   • Компоновка - Ширина: 20,0000 футов
   • Компоновка - Уклон: 1,000:1
   • Тип: Насыпь
   • Минимальное расстояние: 5,0001 фута
   • Максимальное расстояние: 10000,0000 футов
8. Добавьте к левым перилам третий элемент конструкции "УсловнаяНасыпьИлиВыемка" с применением следующих значений параметров.
   • Сторона: Левая
   • Компоновка - Ширина: 20,0000 футов
   • Компоновка - Уклон: 1,000:1
   • Тип: Выемка
   • Минимальное расстояние: 0,0000 футов
   • Максимальное расстояние: 10000,0000 футов


Добавление элемента конструкции - бермы с выходом на рельеф

1. С помощью инструментальной палитры "Выход на рельеф" добавьте элемент конструкции "ВыходНаРельефБермы" к условному элементу конструкции "Насыпь 5,00 : 10000,00" с применением следующих значений параметров.
   • Сторона: Левая
   • Откос выемки: 4,000:1
   • Максимальная высота выемки: 5,0000 футов
   • Откос насыпи: 4.000:1
   • Максимальная высота насыпи: 5,0000 футов
   • Ширина бермы: 6,0000 футов
   • Откос бермы: -10,000%
2. Нажмите клавишу ESC для выхода из режима размещения элемента конструкции.


Перемещение и копирование исходного элемента конструкции с выходом на рельеф

1. Выберите исходный элемент конструкции – левый кювет. Щелкните правой кнопкой мыши. Выберите "Переместить в". Щелкните на условном элементе конструкции "Насыпь 0.00 : 5.00".
2. Выберите только что перемещенный элемент конструкции - кювет. Щелкните правой кнопкой мыши. Выберите "Копировать в". Щелкните на условном элементе конструкции "Выемка 0.00 : 10000.00".

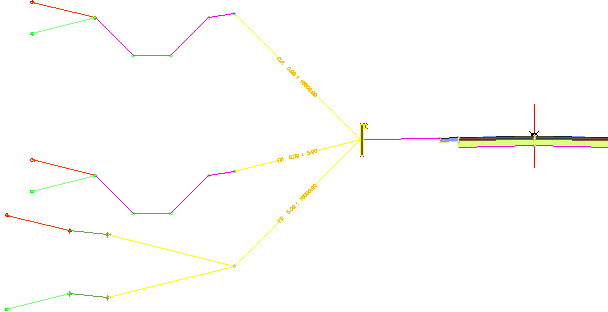

   По завершении конструкция должна выглядеть следующим образом:



Добавление второго уровня условных элементов конструкций

1. С помощью инструментальной палитры "Условный элемент" добавьте элемент конструкции "УсловнаяНасыпьИлиВыемка" в точке отсчета элемента конструкции - водосбора с выходом на рельеф для условия выемки с применением следующих значений параметров.
   • Сторона: Левая
   • Компоновка - Ширина: 12,0000 футов
   • Компоновка - Уклон: 0,500:1
   • Тип: Выемка
   • Минимальное расстояние: 5,0001 фута
   • Максимальное расстояние: 10000,0000 футов

2. Добавьте второй элемент конструкции "УсловнаяНасыпьИлиВыемка" в точке отсчета элемента конструкции - водосбора с выходом на рельеф с применением следующих значений параметров.
   • Сторона: Левая
   • Компоновка - Ширина: 12,0000 футов
   • Компоновка - Уклон: 1,000:1
   • Тип: Выемка
   • Минимальное расстояние: 0,0000 футов
   • Максимальное расстояние: 5,0000 футов
3. Добавьте третий элемент конструкции "УсловнаяНасыпьИлиВыемка" в точке отсчета элемента конструкции - водосбора с выходом на рельеф с применением следующих значений параметров.
   • Сторона: Левая
   • Компоновка - Ширина: 12,0000 футов
   • Компоновка - Уклон: 1,000:1
   • Тип: Насыпь
   • Минимальное расстояние: 0,0000 футов
   • Максимальное расстояние: 10000,0000 футов


Добавление элементов конструкции ко второму уровню

1. С помощью инструментальной палитры "Общие" добавьте элемент конструкции "ЗвеноПоОткосуИШирине" к условному элементу конструкции "Выемка 5.00 : 10000.00" с применением следующих значений параметров.
   • Сторона: Левая
   • Ширина: 12,0000 футов
   • Откос: -2,000%
2. С помощью инструментальной палитры "Подпорные стенки" добавьте элемент конструкции "ВертикальнаяПодпорнаяСтена" к элементу конструкции "ЗвеноПоОткосуИШирине" с применением значений параметров по умолчанию.
3. С помощью инструментальной палитры "Общие" добавьте элемент конструкции "ЗвеноПоСмещениюКПоверхности" к условному элементу конструкции "Выемка 0.00 : 5.00" с применением следующих значений параметров.
   • Смещение от базовой линии: -60,000 футов
   • Пропустить звено: Нет
4. С помощью инструментальной палитры "Общие" добавьте элемент конструкции "ЗвеноПоОткосуКПоверхности" к условному элементу конструкции "Насыпь 0.00 : 10000,00" с применением следующих значений параметров.
   • Сторона: Левая
   • Откос: 4,000%
   • Условие добавления звена: Только насыпь
   Прим.:

   Условный элемент конструкции "Насыпь 0.00 : 10000,00", прикрепленный к ветви конструкции с выемкой, применяется в том случае, если элемент конструкции - водосбор с выходом на рельеф иначе оканчивался бы при условии насыпи.

5. Нажмите клавишу ESC для выхода из режима размещения элемента конструкции.

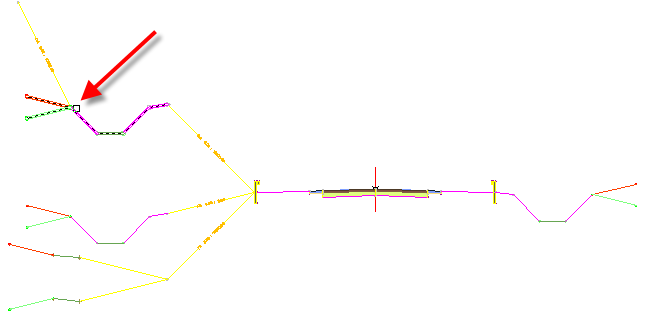

   По завершении конструкция должна выглядеть следующим образом:



Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 3. Корректировка свойств условного элемента конструкции.
