Упражнение 4. Деление участка на части с помощью радиальной линии

В этом упражнении разделим участок на сегменты с помощью радиальной линии, проходящей через опорную точку на задней линии.

Это упражнение является продолжением темы раздела Упражнение 3. Деление участка с помощью линии сдвига.

Задание параметров создания участков

1. Откройте чертеж Parcel-1D.dwg, который находится в папке учебных пособий по чертежам.
2. Выберите вкладку "Главная" панель "Создать проектные данные" раскрывающийся список "Участок" "Инструменты создания участков" найти.
3. На панели инструментов "Инструменты компоновки участков" нажмите кнопку мыши на значке .
4. Задайте следующие параметры:

   При задании каждого параметра обратите внимание, то в нижней части диалогового окна "Инструменты компоновки участков" отображается графика предварительного просмотра.

   Определение размера участков

   Автоматическая компоновка

   • Минимальная площадь: 8000.00
   • Минимальная длина внешней границы: 40,0000
   • Использовать минимальную длину внешней границы при смещении: Да
   • Смещение внешней границы: 20.0000
   • Минимальная ширина: 40.0000
   • Минимальная глубина: 50.0000
   • Использовать максимальную глубину: Да
   • Максимальная глубина: 200.0000
   • Выбор из нескольких решений: Наименьшая площадь
   • Автоматический режим: Откл.
   • Распределение остатка: Расположить оставшуюся часть в последнем участке

Создание участков с использованием радиальной линии

1. На панели "Инструменты компоновки участков" выберите "Радиальная линия – Создать".
2. В диалоговом окне "Создание участков – компоновка" для параметра "Стиль участков" выберите "Single-Family" (Для одной семьи). Для остальных параметров оставьте значения, заданные по умолчанию. Нажмите "OK".
3. На чертеже выберите метку площади большого участка в северо-восточном углу площадки.

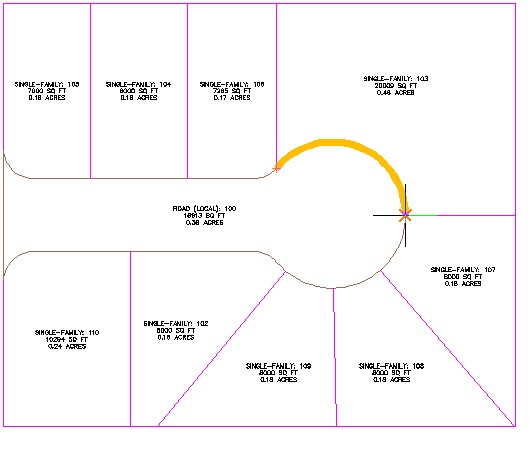

4. Задайте начальную и конечную точки внешней границы участка, как показано на следующем рисунке.

   Обратите внимание, что при перемещении курсора в конечную точку отображается желтая линии предполагаемой внешней границы.

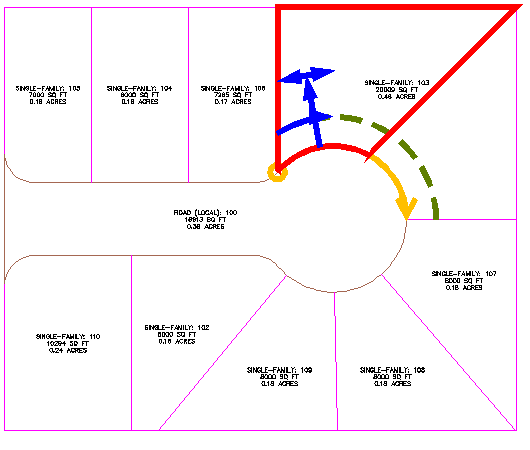

5. Щелкните в северо-восточном углу участка для задания радиальной точки.

   Отобразится предварительный вид.


6. Нажмите ENTER для создания участка.

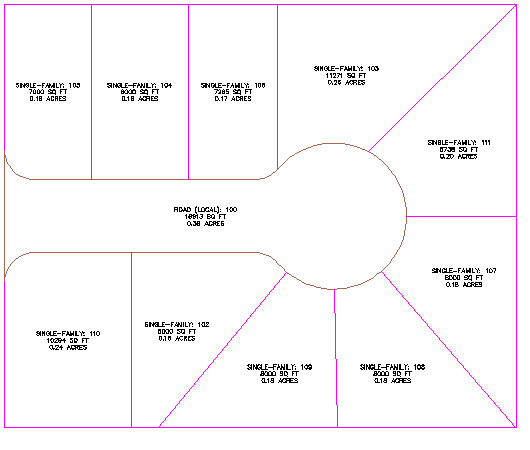

   Создается новый участок вместе с метками.


7. Нажмите клавишу Esc для завершения выполнения команды.

Для продолжения работы с этим учебным пособием перейдите к разделу "Упражнение 5. Работа с трассами и участками".
