В этом упражнении разделим участок на сегменты, определяемые их углом относительно внешней границы.
Это упражнение является продолжением темы раздела Упражнение 2. Деление участка на части с помощью сегмента произвольной формы.
Задание параметров создания участков
- Откройте чертеж Parcel-1C.dwg, который находится в папке учебных пособий по чертежам.
- Выберите вкладку
найти. - На панели инструментов "Инструменты компоновки участков" нажмите кнопку мыши на значке
. - Задайте следующие параметры:
При задании каждого параметра обратите внимание, то в нижней части диалогового окна "Инструменты компоновки участков" отображается графика предварительного просмотра.
Определение размера участков
Автоматическая компоновка
- Минимальная площадь: 7000.00
- Минимальная длина внешней границы: 40,0000
- Использовать минимальную длину внешней границы при смещении: Да
- Смещение внешней границы: 20.0000
- Минимальная ширина: 40.0000
- Минимальная глубина: 50.0000
- Использовать максимальную глубину: Да
- Максимальная глубина: 200.0000
- Выбор из нескольких решений: Наименьшая площадь
- Автоматический режим: Откл.
- Распределение остатка: Расположить оставшуюся часть в последнем участке Прим.:
При отключенном автоматическом режиме значение параметра "Распределение остатка" не влияет на компоновку участков. Этот параметр будет использоваться при выполнении следующих упражнений.
Создание отдельных участков с использованием линии сдвига
- На панели "Инструменты компоновки участков" выберите
"Линия сдвига – Создать". - В диалоговом окне "Создание участков – компоновка" для параметра "Стиль участков" выберите "Single-Family" (Для одной семьи). Для остальных параметров оставьте значения, заданные по умолчанию. Нажмите "OK".
- Щелкните метку площади для участка "Single-Family: 101".

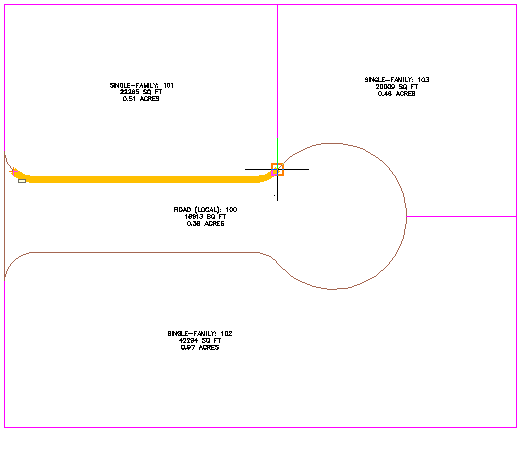

- Задайте начальную и конечную точки внешней границы участка, как показано на следующем рисунке.
Обратите внимание, что при перемещении курсора в конечную точку отображается желтая линии предполагаемой внешней границы.
Прим.:При задании начальной точки внешней границы не выполняйте привязку к началу кривой. Если внешняя граница начинается в точке начала кривой, решение отсутствует.
- Для внешней границы введите угол 90 градусов.

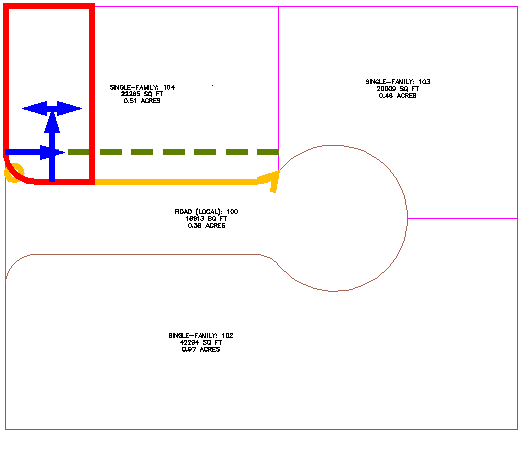

Отображается предварительный вид параметров создания участков и предлагаемое решение. Графика аналогична той, что отображается при задании параметров создания участков в диалоговом окне "Инструменты компоновки участков".
- Нажмите клавишу ENTER.
Создается новый участок, на него наносятся метки, на чертеже отображается предварительный вид следующего участка.
- В диалоговом окне "Инструменты компоновки участков" в поле "Минимальная площадь" введите 8000.
Обратите внимание на то, что предварительное значение обновляется при изменении значения площади.
- Нажмите клавишу ENTER.

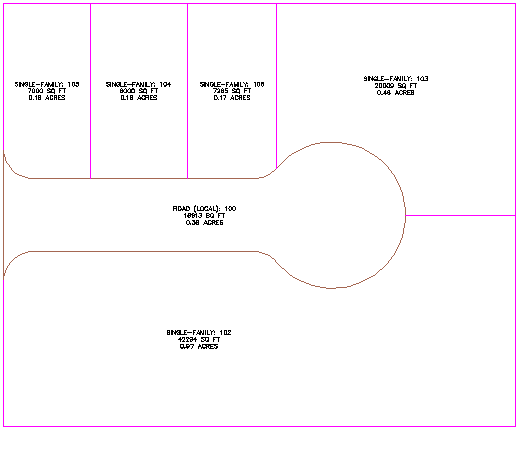

Создаются два новых участка, на которые наносятся метки.
Одновременное создание нескольких участков
- На панели "Инструменты компоновки участков" выберите
"Линия сдвига – Создать". - В разделе "Автоматическая компоновка" задайте следующие параметры:
- Автоматический режим: Вкл.
- Распределение остатка: Расположить оставшуюся часть в последнем участке
- Щелкните метку площади для большого участка на южной стороне площадки.

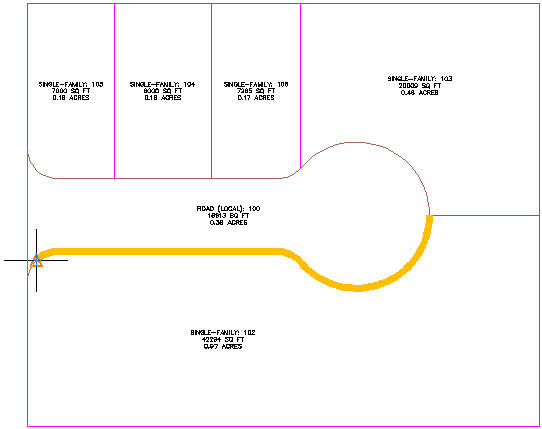

- Задайте начальную и конечную точки внешней границы участка, как показано на следующем рисунке.
- Для внешней границы введите угол 90 градусов.

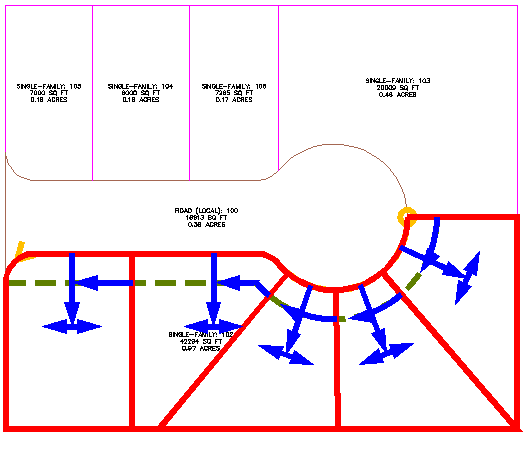

Отобразится предварительный вид создаваемых участков.
- Нажмите клавишу ENTER.

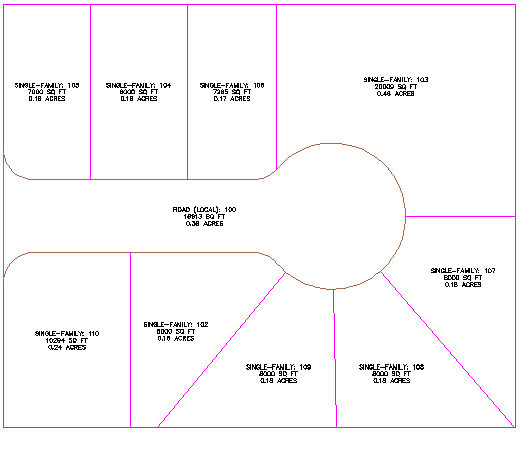

Создаются новые участки, на которые наносятся метки.
Прим.:Размещение некоторых линий земельных участков будет скорректировано в учебном пособии "Редактирование данных участков".
- Нажмите клавишу Esc для завершения выполнения команды.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 4. Деление участка с помощью радиальной линии.
