Ускорение работы с помощью команды «Расстояние от грани»

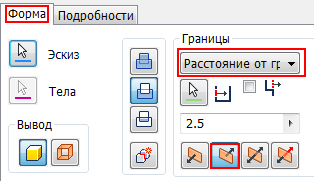

Новый параметр Расстояние от грани позволяет сэкономить время при работе с границами. Выберите параметр Расстояние от грани в диалоговом окне «Выдавливание», чтобы создать выдавливание из грани или рабочей плоскости по длине. При выполнении команды Расстояние от грани создается копия выбранной грани в направлении выдавливания. Кроме того, изменять геометрию стало проще. Поскольку при использовании команды Расстояние от грани создается единая центральная точка входа для изменения геометрии, дополнительные действия по созданию эскизов или рабочих плоскостей не требуются.
Эту процедуру рекомендуется использовать в сочетании с технологией каркасного моделирования (один из типов проектирования сверху вниз), упрощающей критерии централизованного проектирования и создающей компоненты, которые ссылаются на эти критерии.

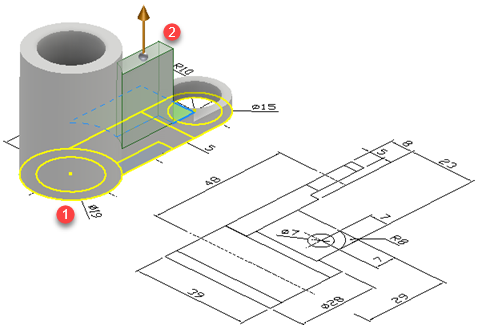

- Выберите профиль эскиза, а затем выберите грань, рабочую плоскость или поверхность для выдавливания.
Прим.: Если есть только один профиль эскиза, он выбирается автоматически.
- Укажите направление и расстояние.

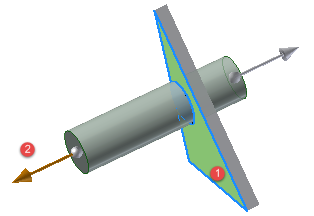

| Новый параметр Выберите ограничение элемента путем удлинения грани позволяет завершить выдавливание на грани, которая выходит за пределы ограничивающей плоскости. |
|
Дополнительные сведения см. в разделе Создание элементов выдавливания.
Использование параметров вкладки «Подробности» для получения различных результатов

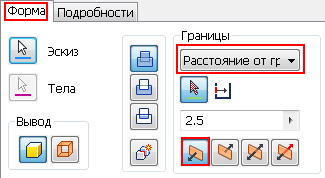

Если на вкладке «Форма» выбраны параметры Расстояние от грани, а также «Направление 1» или «Направление 2», можно получить различные результаты с помощью параметров на вкладке «Подробности».
Направление 1
| Выбраны параметры «Направление 1», «Направление 1 альтернативного решения» и «Простейшее решение» |
|
| Направление 1 и направление 1 альтернативного решения |
|
| Направление 1 и направление 2 альтернативного решения |

|
| Выбраны параметры «Направление 1», «Направление 2 альтернативного решения» и «Простейшее решение» |

|
Направление 2
| Выбраны параметры «Направление 2», «Направление 1 альтернативного решения» и «Простейшее решение» |
|
| Направление 2 и направление 1 альтернативного решения |
|
| Выбраны параметры «Направление 2», «Направление 2 альтернативного решения» и «Простейшее решение» |
|
| Направление 2 и направление 2 альтернативного решения |
|
Дополнительные сведения см. в разделе Создание элементов выдавливания.
