Inventor 2018 разработан для удовлетворения постоянно возрастающих потребностей современных специалистов в сфере проектирования и конструирования.
Расширенные возможности моделирования и мощные инструменты автоматизации проектирования в Inventor 2018 стали новым этапом на пути развития профессионального технического машиностроительного 3D-проектирования. Улучшенные инструменты взаимодействия обеспечивают более эффективную работу с данными из различных источников для географически распределенных многопрофильных рабочих групп. Повышена производительность пользовательского интерфейса и добавлены гибкие функции с учетом отзывов, полученных от клиентов в различных странах.
Благодаря этим изменениям специалисты могут осуществлять проектирование и разработку, а также как никогда более быстро и эффективно работать над совместными проектами.

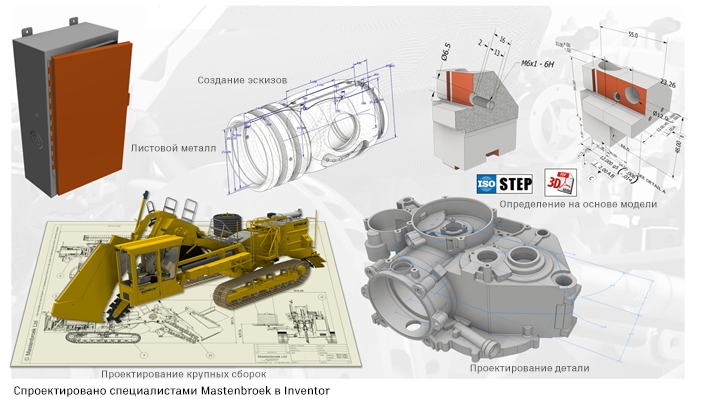

Профессиональные инструменты проектирования
Инженерам необходимо постоянно внедрять инновационные технологии проектирования, чтобы более эффективно разрабатывать более качественные продукты. Чтобы идти в ногу со временем, требуются еще более быстрые, более мощные инструменты, которые позволяют повысить производительность. Все это доступно в Inventor 2018.
Внесены усовершенствования в несколько основных функций, которые используются наиболее часто. Усовершенствованы рабочие процессы проецирования геометрии при создании эскизов, а также моделирования деталей и мультидеталей из листового металла. В Inventor 2018 существенно повышена производительность при работе с большими сборками и чертежами. Благодаря новой встроенной функции «Определение на основе модели» можно добавлять в модели геометрические размеры, допуски и 3D-аннотации, что облегчает процесс документирования и позволяет использовать 3D-проекты на более поздних этапах работы, связанных с производством и обеспечением качества.
Определение на основе модели

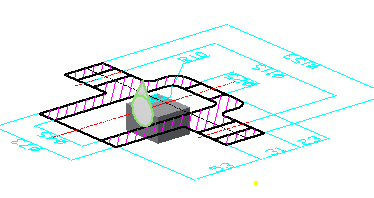

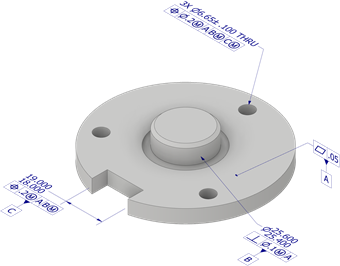

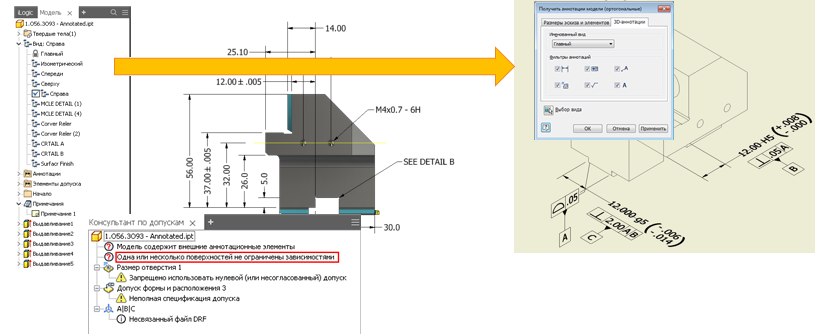

Определение на основе модели — это новый мощный набор инструментов для добавления аннотаций, допусков формы и расположения, а также другой производственной информации непосредственно в 3D-деталь. Встроенный Консультант по допускам проверяет работоспособность схемы допусков и предоставляет в обозревателе «Консультант по допускам» список потенциальных проблем и ошибок, а также другую информацию. После применения в 3D-модели определения на основе модели и 3D-аннотаций можно восстановить данные в 2D-чертеже, экспортировать их в файл 3D PDF или STEP AP242.
Дополнительные сведения см. в разделе Определение на основе модели
Листовой металл

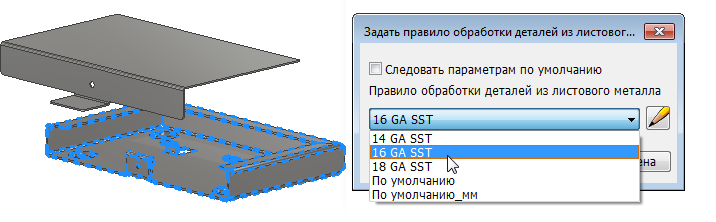

В мультидеталях из листового металла теперь поддерживается настройка уникальных правил и значений толщины для каждого тела. Правила мультидеталей можно применять к телам в обозревателе или при создании новых тел в диалоговом окне «Грань», «Фланец по контуру», «Контурный валик» или «Лофтированный фланец».
Дополнительные сведения см. в разделе Обновления для деталей из листового металла
Производительность
Некоторое преимущество получили все документы, но самые заметные улучшения заметны при работе с большими сборками и чертежами больших сборок. Например:
Увеличение скорости...
- Отображения удаленного вида скрытой линии
- Навигации по виду — панорамирование, зумирование и вращение по орбите
- Создания, редактирования и предварительного просмотра видов чертежей
Дополнительные сведения см. в разделе Улучшения эффективности и производительности

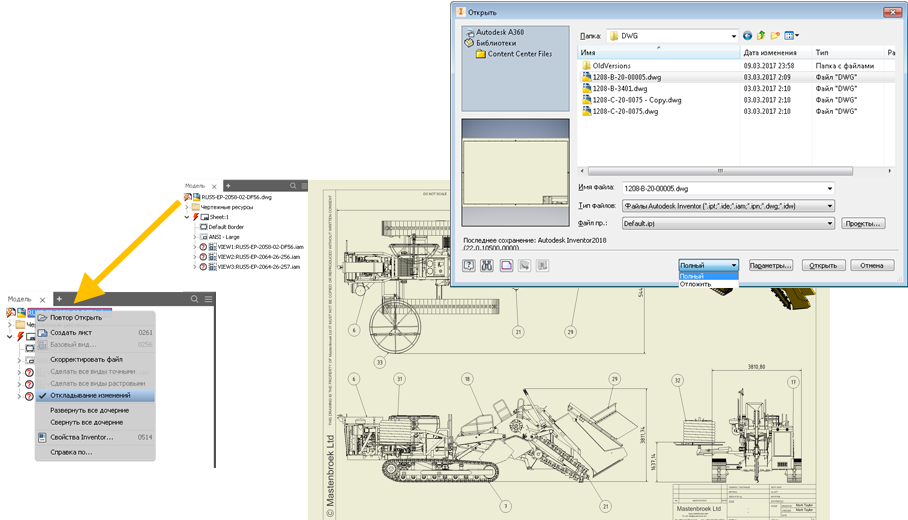

Усовершенствования в чертежах
- отложить обновление чертежей;
- отключить предварительный просмотр модели;
В диалоговом окне «Открыть» можно:
- восстанавливать тела-сети, поверхностные тела и все размеры модели.
Дополнительные сведения см. в разделе Усовершенствования процедуры открытия чертежа

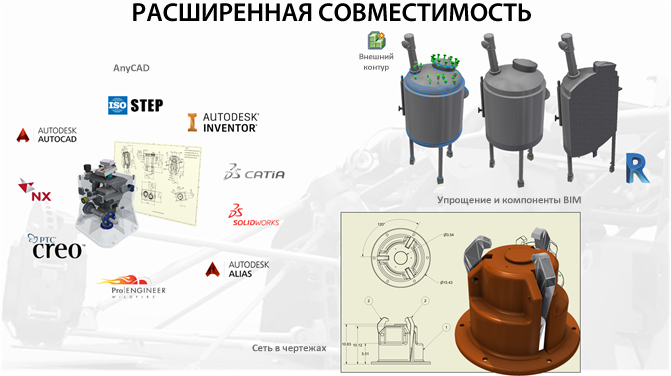

Расширенные возможности совместимости
В Inventor 2018 доступны новые возможности для инженеров-конструкторов, работающих с различными проектными данными. В проектах можно по-прежнему использовать импортированные данные сетей, а в 2D-чертежах Iventor работать с файлами STL и OBJ. Данные поверхности можно объединять с другими 3D-данными в среде схем с целью создания анимаций, разнесенных видов и документации. Помимо внешних данных Inventor 2018 позволяет работать с другими форматами файлов Autodesk. Специальные процессы для работы с компонентами BIM позволяют непосредственно публиковать файлы Revit (RFA). Подложка DWG усовершенствована и теперь обеспечивает более легкую интеграцию 2D-данных в 3D-проекты. В версии Inventor 2017.4 функция AnyCAD расширена, и теперь программа Inventor 2018 совместима с Inventor 2017 (недоступно в Inventor LT).
Сеть

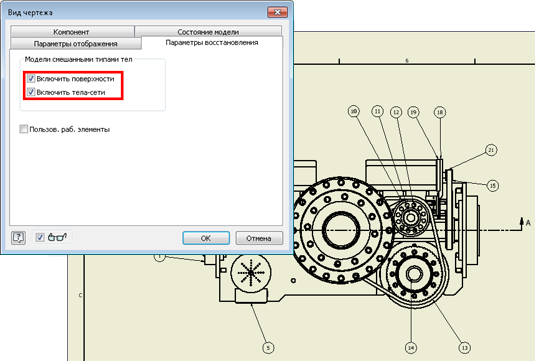

К видам чертежа добавлена поддержка отображения и документирования объектов-сетей. Объекты-сети могут отображаться во всех типах видов, и к ним можно добавлять размеры и аннотации.
Дополнительные сведения см. в разделе Поддержка объектов-сетей чертежа
Команды «Внешний контур» и «Подстановки внешнего контура»

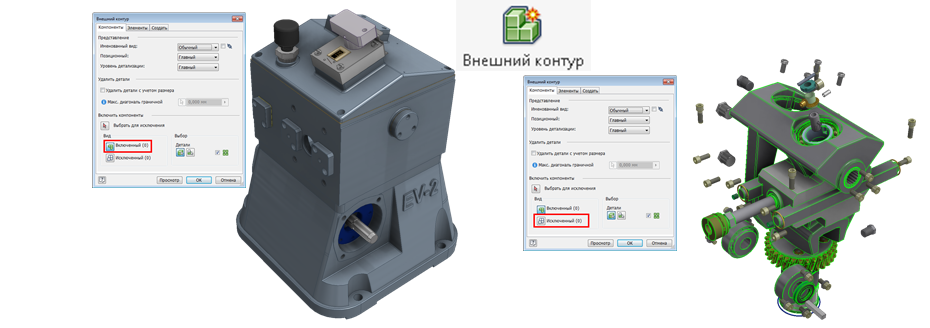

Инструменты внешнего контура усовершенствованы и обеспечивают более точное управление, улучшенный пользовательский интерфейс и оптимизацию рабочего процесса. Чтобы быстро определить облегченные модели, можно использовать видовые представления и представления с уровнем детализации.
Компоненты BIM

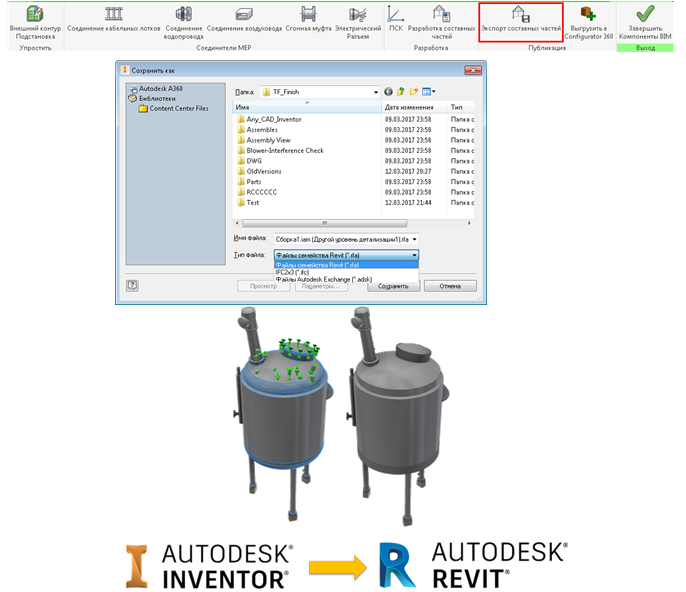

Компоненты BIM усовершенствованы, что сделало их упрощение, разработку и публикацию значительно удобнее. Inventor 2018 позволяет публиковать данные непосредственно в форматах IFC и Revit (RFA).
Дополнительные сведения см. в разделе Усовершенствования внешнего контура и компонентов BIM
AnyCAD (недоступно в Inventor LT)

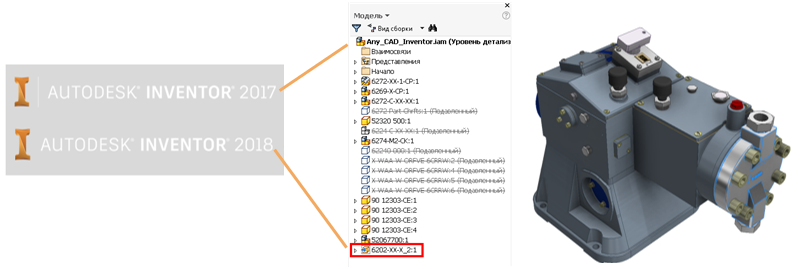

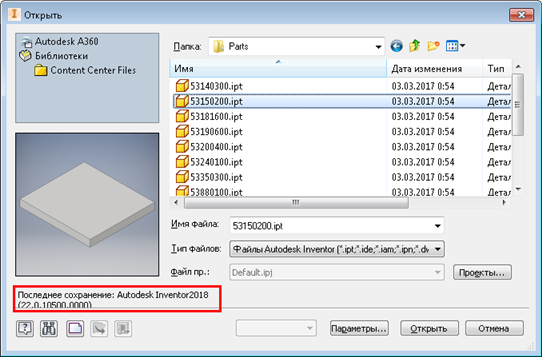

В Inventor 2017.4 функция AnyCAD расширена, что позволяет использовать файлы Inventor 2018 в проектах Inventor 2017. Таким образом, пользователи Inventor, работающие как с более ранними, так и с более поздними версиями приложения, теперь могут беспрепятственно обмениваться данными. Чтобы пользователь мог определить версию файла Inventor, в диалоговом окне «Открыть» теперь отображается версия Inventor, в которой файл был сохранен в последний раз.
Начиная с Inventor 2017.4 можно создавать ссылки на последующие (новые) версии файлов деталей и сборок Inventor в предыдущей версии программы. Например, пользователи Inventor 2017.4 могут создавать ссылки на файлы деталей, созданные в Inventor 2018.

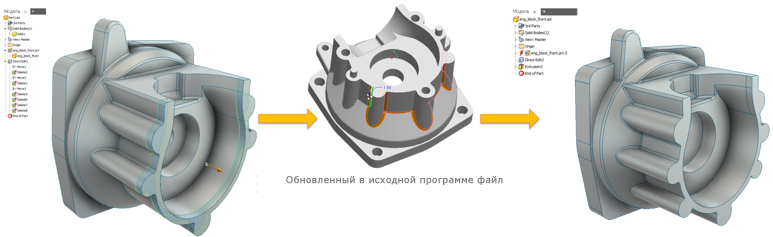

В Inventor 2018 усовершенствованы основные процессы работы с функцией AnyCAD: расширена поддержка новых элементов, включаемых в файлы Inventor, которые были созданы в других приложениях. При обновлении исходного файла элементы Inventor сохраняются.
Дополнительные сведения см. в разделе Усовершенствования AnyCAD и трансляторов

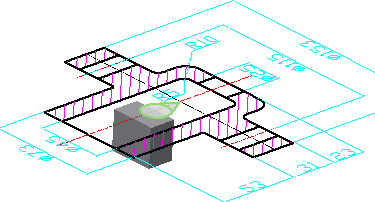

Подложка DWG
Новые элементы подложки DWG позволяют ускорить работу с DWG.
- Можно импортировать файл DWG непосредственно в сборку с помощью команды «Вставка компонентов».
- Возможен выбор нескольких файлов DWG при создании нескольких подложек.
- Файл AutoCAD DWG можно открыть непосредственно из контекстного меню в узле обозревателя, относящегося к модели детали или сборки в Inventor.
- Возможно автоматическое проецирование определенных типов геометрии DWG. Для этого необходимо включить новый параметр «Параметры приложения»
«Эскиз» «Автопроецирование ребер» при создании кривой.
- Если выбранная геометрия подложки DWG находится в плоскости XY, YZ или XZ, то соединение создается в той же плоскости, что и эскиз — точно так же, как при создании соединений между 2D-геометрией в Inventor.
- Возможно создание соединения в плоскости эскиза — точно так же, как при создании соединений между 2D-геометрией в Inventor. Если выбранная геометрия подложки DWG находится в плоскости XY, YZ или XZ, то соединение создается в той же плоскости, что и эскиз.
Предыдущие версии Inventor Inventor 2018
Дополнительные сведения см. в разделе Усовершенствования подложки DWG
Схемы

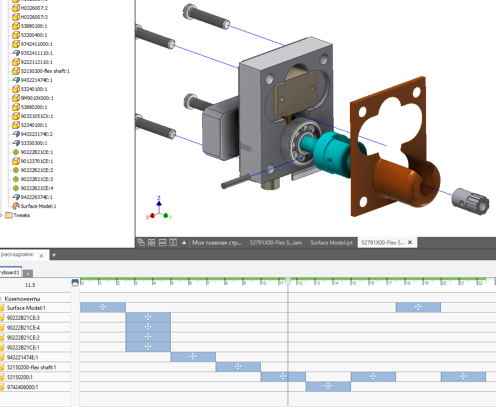

Среда создания схем в Inventor 2018 теперь поддерживает работу с данными поверхности. Файлы поверхности можно включить в:
- выбор рамкой;
- сдвиги компонентов.
- Использование поверхностей для ориентации триады сдвига
Обновление 2017R2: на временной шкале появилось несколько операций редактирования, обеспечивающих режимы выбора «Групповой», «Все до» и «Все после». Можно также создавать новые файлы схем непосредственно из обозревателя открытой сборки.
Дополнительные сведения см. в разделе Усовершенствования представлений
Интерфейс Inventor
В Inventor 2018 особое внимание по-прежнему уделяется новым идеям, отзывам пользователей и улучшению интерфейса Inventor. Усовершенствования в Inventor 2018, добавленные с учетом отзывов наших пользователей, призваны улучшить ключевые рабочие процессы и работу с моделью. Такие команды, как «Фаска», «Анализ пересечений сборки», «Выдавить» и «Отверстие», теперь имеют дополнительные параметры, добавленные по просьбам пользователей. Кроме того, обновлены компоненты обозревателя и раздела измерений, в которые теперь входит еще больше функций для пользователей Inventor.
Следующие усовершенствования добавлены непосредственно с учетом отзывов наших пользователей, оставленных на странице обмена идеями Inventor®.
Новые и улучшенные рабочие процессы и графика измерения

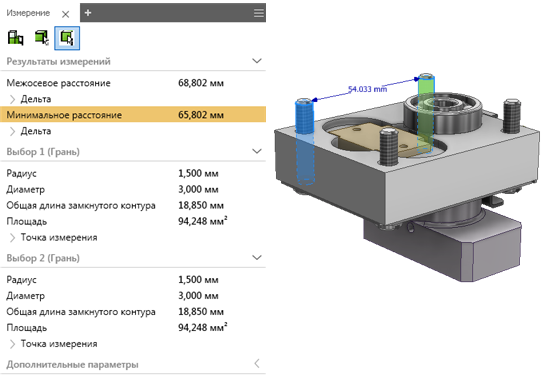

Инструменты и рабочие процессы выполнения измерений в Inventor существенно упрощены и улучшены, что позволило повысить их эффективность. Теперь доступны следующие операции.
- Универсальная команда «Измерить».
- Все рабочие процессы измерения выполняются на новой панели инструментов измерения.
- Для каждого выбранного объекта можно отобразить подробную информацию одним щелчком мыши.
- Можно легко измерять углы и определять выбор измерений в графическом окне.
- Можно легко идентифицировать наборы выбранных объектов в графическом окне.
- Дополнительные улучшения производительности.
Дополнительные сведения см. в разделе Усовершенствования функции измерения
Инструменты обозревателя
Экономия времени благодаря появлению новых инструментов обозревателя.

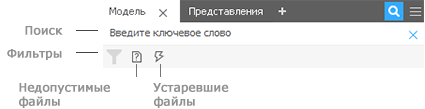

- Новая функция поиска в обозревателе позволяет быстро и легко осуществлять поиск объектов в текущем активном документе.
- В файле сборки используйте инструменты фильтра
для сужения области поиска (недоступно в Inventor LT).

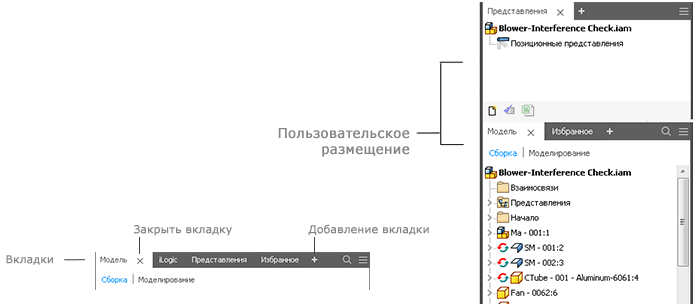

- Перемещение и закрепление вкладок в удобном месте. На следующем изображении продемонстрирован пример закрепления вкладок рядом друг с другом.
Дополнительные сведения см. в разделе Усовершенствования обозревателя.
Открытие сборки

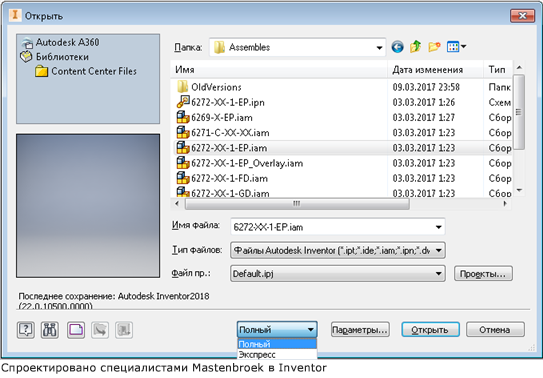

- Быстрое открытие в режиме «Полный» или «Экспресс» из раскрывающегося списка в диалоговом окне
- Команда поиска перемещена в нижний раздел диалогового окна.
Дополнительные сведения см. в разделе Усовершенствования при открытии сборки
Создание детали

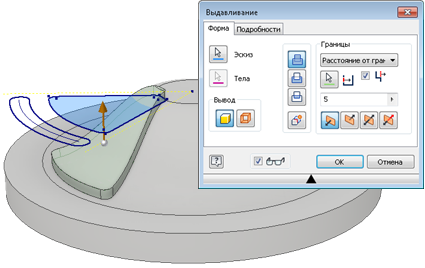

- Выдавливание. Выберите новый параметр «Расстояние от грани» в диалоговом окне «Выдавливание», чтобы создать выдавливание из грани или рабочей плоскости по длине. Поскольку при использовании команды «Расстояние от грани» создается единая центральная точка входа для изменения геометрии, дополнительные действия по созданию эскизов или рабочих плоскостей не требуются.

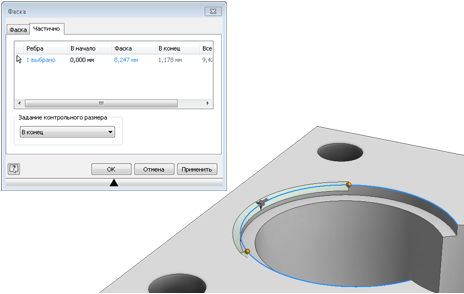

- Фаска. Теперь можно создавать фаску, для которой не требуется ребро целиком. В диалоговое окно «Фаска» была добавлена новая вкладка «Частично» для поддержки создания частичных фасок.
- Отверстие
- Теперь можно создавать симметричные отверстия, используя выдавливание в двух направлениях. Кнопка «Обратить ограничение» была заменена на две кнопки: «Направление1» и «Направление2». Функция симметрии доступна только для следующего типа отверстий: «Обычное» — «Простое отверстие» — «Насквозь».
- Теперь можно задать ноль (0) в качестве значения глубины отверстия для отверстий с местом под уплотнение. В результате теперь можно размещать отверстия с местом под уплотнение на ограничивающей грани тела.

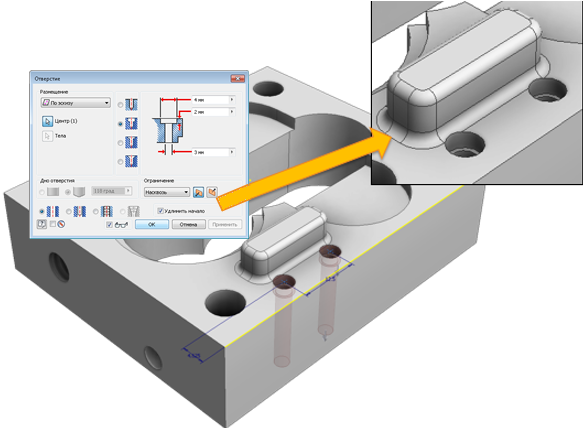

- Воспользуйтесь новым параметром «Удлинить начало» в диалоговом окне «Отверстие», чтобы удлинить начальную грань отверстия до первого места, где отсутствует пересечение с целевым телом. Задачей функции «Удлинить начало» является удаление фрагмента, появляющегося в результате создания отверстия.
Более подробная информация приведена в следующих разделах:
Чертежи

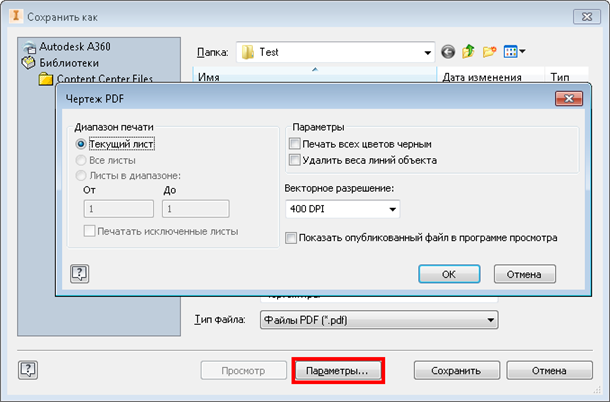

- Экспорт в PDF:
- Значения «От» и «До», указанные для параметра «Листы в диапазоне» больше не зависят от текущей сессии.
- Если установлен новый флажок «Показать опубликованный файл в программе просмотра», то после нажатия кнопки «Сохранить» листы отобразятся в Adobe Acrobat Reader.

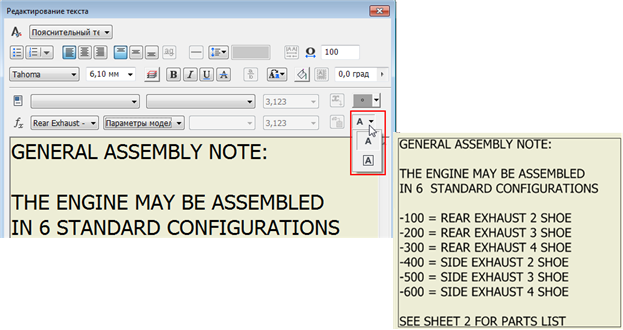

- Параметр «Рамка текста»: добавление рамки текста вокруг текста и текста выноски.
Более подробная информация приведена в следующих разделах:
Параметры

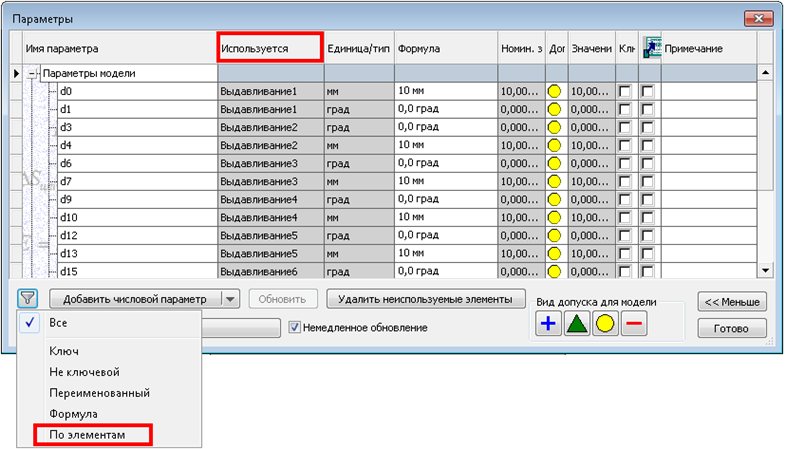

В диалоговом окне «Параметры» теперь есть столбец «Используется» и фильтр «По элементам».
Дополнительные сведения см. в разделе Улучшения эффективности и производительности
- Столбец Используется
- Фильтр По элементам
