Поддержка частичных фасок
Теперь можно создавать фаску, для которой не требуется ребро целиком. В диалоговое окно «Фаска» была добавлена новая вкладка «Частично» для поддержки создания частичных фасок.

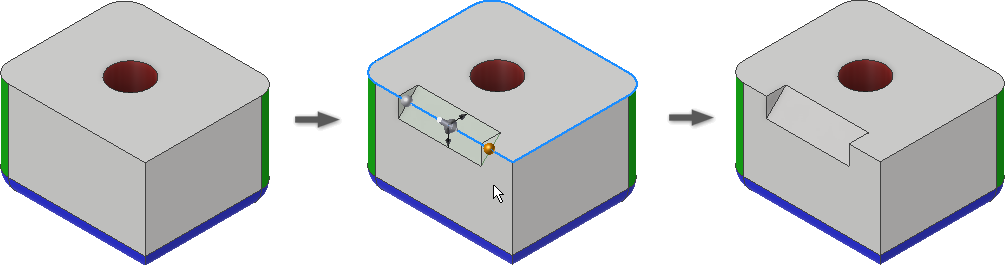

Настройки на вкладке «Частично» позволяют завершить фаску на определенном расстоянии вдоль ребра. Для создания частичной фаски необходимо задать местоположение конечных вершин вдоль существующего ребра фаски. При этом начальная вершина создается автоматически.
После указания точки на ребре для определения конечной точки можно изменить тип контрольного размера, указав значение «В конец» (расстояние от конечной точки на ребре до конечной точки на фаске), «В начало» (расстояние от начальной точки на ребре до начальной точки на фаске) или «Фаска» (длина фаски) с помощью нового раскрывающегося меню «Задание контрольного размера». По умолчанию используется тип размера «В конец». Создается три параметра, одним из которых является ссылочный параметр на основе выбранного параметра контрольного размера.
Дополнительную информацию см. в разделе Создание фасок и частичных фасок.
