Новые и улучшенные рабочие процессы и графика измерения
Инструменты и рабочие процессы измерения в Inventor существенно упрощены и улучшены: теперь они более удобны в использовании и интуитивно понятны.
- Одна команда измерения.
- Все рабочие процессы измерения выполняются на новой панели инструментов измерения.
- Одним щелчком на панели инструментов измерения можно отобразить подробную информацию о каждом наборе объектов.
- Упрощенная процедура измерения углов.
- Можно легко идентифицировать наборы выбранных объектов в графическом окне.
- Дополнительные улучшения производительности.
Измерение расстояния, длины, угла, замкнутого контура или площади в модели
Одна команда измерения
Все рабочие процессы для выполнения измерения доступны при использовании одной команды «Измерить», расположенной на вкладке «Сервис» на ленте в средах деталей и сборок.
Одна панель инструментов для измерения

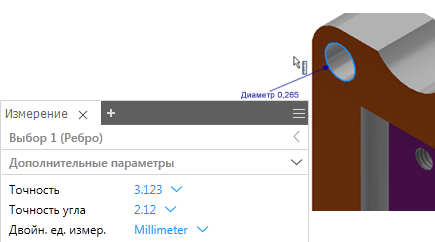

- Задание двойных единиц измерения и значений точности.

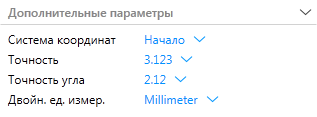

Прим.: Если в файле определены одна или несколько пользовательских систем координат (ПСК), можно указать систему координат для использования.

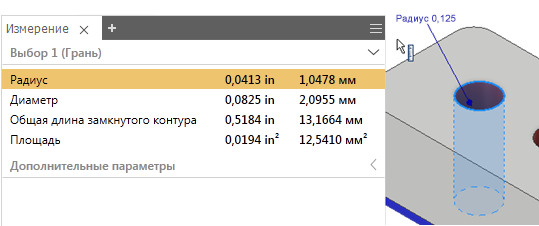

- Просмотр значения точности и единиц измерения для всех значений длины, площади и величины угла. Одним щелчком можно отобразить подробную информацию о каждом наборе объектов. Например, выберите цилиндрическую грань: отображаются диаметр, площадь и сумма длин контуров. Результаты обновляются при изменении значения двойных единиц измерения или значения точности.
- Укажите приоритет выбора: можно выбрать компонент, деталь и грани и ребра в сборках (недоступно в Inventor LT).

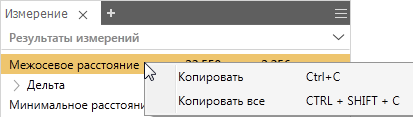

- Копирование одного или всех значений в буфер обмена.

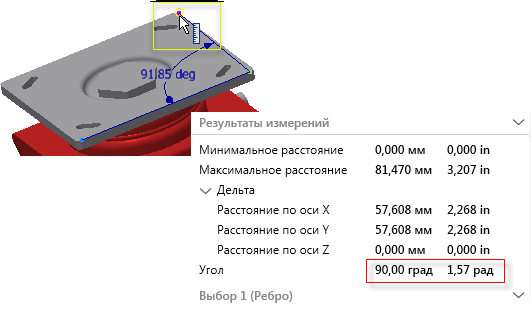

Упрощенная процедура измерения углов
Используйте один из следующих способов для измерения угла.
- Выберите отрезок или ось, а затем выберите плоские грани.
- Выберите дугу или окружность.
- Выберите две точки, а затем, удерживая клавишу SHIFT, выберите третью точку угла.
1. Выберите первую точку угла для выполнения измерения в графическом окне. 2. Выберите следующую точку угла для выполнения измерения в графическом окне. 3. Нажмите и удерживайте клавишу SHIFT и выберите третью точку треугольника.
Простая идентификация наборов объектов в графическом окне
- Выбранная пользователем геометрия остается выделенной в графическом окне.
- Четкое различие между первым и вторым набором объектов: набор 1 и набор 2 для выполнения измерений отображаются разными цветами в графическом окне, что позволяет определять информацию для каждого набора объектов на панели инструментов «Измерение».
Прим.: Можно изменить цвет выделенных объектов с помощью команды «Параметры приложения»
вкладка «Цвета», выбрав цветовую схему из списка «Цветовая схема».
Дополнительные улучшения производительности
«Минимальное расстояние», «Межосевое расстояние» и «Максимальное расстояние»
«Минимальное расстояние» и «Межосевое расстояние» теперь отображаются в то же время при выборе как минимум одного из следующих типов геометрии.
- Дуга/окружность
- Эллипс
- Цилиндр/конус/тор
- Сфера

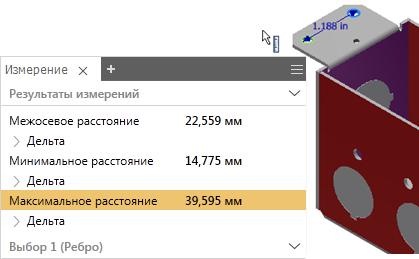

«Максимальное расстояние» также отображается при выборе двух из следующих типов геометрии на одной и той же плоскости: вершина, отрезок, дуга и окружность.
Можно без труда переключаться между параметрами «Минимальное расстояние», «Межосевое расстояние» и «Максимальное расстояние» для просмотра значения дельты расстояния.

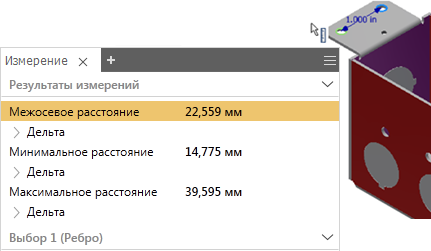

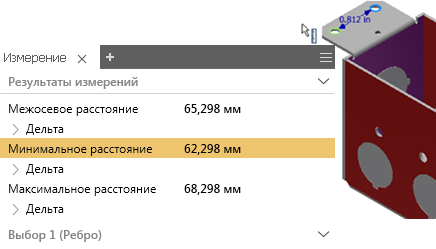

| Межосевое расстояние | Минимальное расстояние | Максимальное расстояние |
|
|
|
Дополнительную информацию см. в разделе Измерение расстояния, длины, угла, замкнутого контура или площади в модели.
