Усовершенствования функций для работы с листовым металлом

Видимость представления высечки

Новые параметры позволяют регулировать отображение отдельных представлений высечки.

В диалоговом окне "Высечной инструмент" добавлены следующие параметры переопределения развертки.

• Показать форму высечки
• Показать представление эскиза
  Прим.: Чтобы можно было использовать этот параметр, высечка в листовом металле должна быть определена с использованием упрощенного представления эскиза.
• Показать маркер центра

На вкладку "Представление высечки" диалогового окна "Редактировать развертку" добавлен параметр "Игнорировать переопределения развертки".

Прим.:

Определение инструмента высечки, форма которого выходит за пределы границ развертки, теперь может быть переопределена, чтобы он отображался без ошибок как маркер центра или эскиз.

Предшествующее переопределение высечки развертки будет по-прежнему отображать сообщение об ошибке, пока развертка не будет удалена и создана заново в Inventor 2017.

Дополнительные сведения см. в разделе Создание высечки на грани листового металла.

Угловая просечка

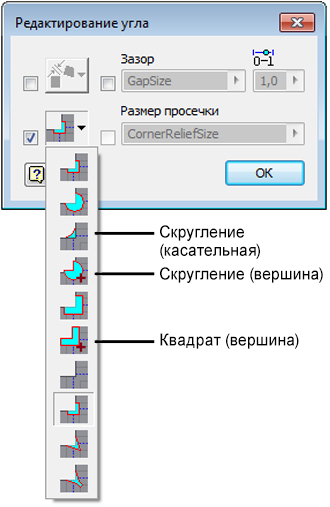

К угловым просечкам добавлены параметры "Скругление (касательная)", "Скругление (вершина)" и "Квадрат (вершина)", обеспечивающие дополнительные возможности для вставки.

Дополнительные сведения см. в разделе Справка по работе с диалоговым окном "Редактирование угловых стыков".

Ошибки при расчете развертки

Для развертки, при расчете которой допущены ошибки, отображается значок информации в обозревателе, и она обрабатывается корректором ошибок.

Дополнительные сведения см. в разделе Работа с разверткой в модели из листового металла.

Развертывание параметрических элементов

В диалоговое окно извлечения параметрического элемента, а также в диалоговое окно вставки высечного инструмента добавлен параметр "Выполнить развертывание в развертке". Этот новый параметр позволяет выполнить развертывание определенных элементов высечки. Чтобы выполнить развертывание формы высечки, необходимо задать параметр развертывания в обоих указанных окнах.

• Выполнить развертывание можно только для тех параметрических элементов, которые создавались как обычные элементы из листового металла.
• Развертывание нельзя выполнить для деформированных форм (например, жалюзи и штампованные бобышки).

Дополнительные сведения см. в разделе Работа с параметрическими элементами.

Усовершенствования в диалоговых окнах для работы с деталями из листового металла

В следующих диалоговых окнах содержатся новые функции:

• Для улучшения рабочего процесса в диалоговые окна Угловое скругление и Угловая фаска добавлена кнопка "Применить".
• Размер диалогового окна Угловое скругление теперь можно изменить, и он сохранится в течение всего сеанса работы.

Обновлять развертки вручную

• На вкладку "Моделирование" диалогового окна "Параметры процесса моделирования" добавлен параметр "Расчет развертки".
• В список параметров открытия файла добавлена команда "Обновлять развертки вручную".

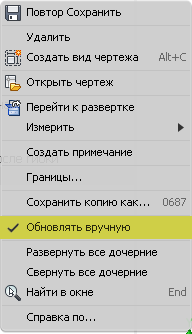

• Чтобы задать обновление разверток вручную, можно также щелкнуть развертку в обозревателе правой кнопкой мыши.


Непосредственное редактирование

На панель ленты "Изменение детали из листового металла" добавлена команда "Непосредственное редактирование".
