В нижний раздел диалогового окна «Открытие файла» внесены следующие изменения.
- Доступ к командеНайти осуществляется с помощью значка
в левом нижнем разделе между кнопками «Справка» и «Быстрый запуск».
- Информация о последнем сохраненном файле теперь располагается под миниатюрой предварительного просмотра.

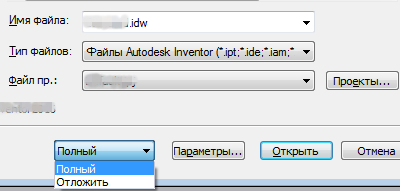

- Поле со списком для открытия в режиме «Полный» или «Отложить» добавлено между кнопками Параметры...и Быстрый запуск. Команда «Отложить» объединяет две прежних команды — «Задерживать обновление» и «Быстрое открытие» — в одно действие, что позволяет открыть чертеж без обновления или загрузки ссылочных документов (деталей, сборок и пр.).
- В диалоговом окне Параметры открытия файла комбинированная кнопка «Полный» или «Отложить» заменяет прежние флажки «Задерживать обновление» и «Быстрое открытие».
Дополнительные сведения см. в разделе Параметры открытия файла — справка по чертежам IDW.
- Общие
Флажок «Предварительный просмотр» в левом нижнем углу по умолчанию установлен, т. е. предпочтительным является отображение предварительного просмотра, а не ограничивающей рамки.
- Вкладка "Параметры отображения"
- По центру — прежде поле со списком «Выравнивание видов». Теперь здесь отображается флажок. Этот флажок установлен по умолчанию и сохраняет вид по центру относительно точки размещения. Если флажок снят (ранее параметр «Фиксированный»), вид будет удлинен или сжат в направлении изменения геометрии.
- Пользовательские рабочие элементы — перенесены на вкладку «Параметры восстановления»
- Содержимое вкладки «Параметры отображения» переупорядочено.
- Вкладка «Параметры восстановления»
- Включить тела-сети — поддержка тел-сетей расширена, теперь они доступны на видах чертежа. По умолчанию тела-сети не включаются в виды чертежа. При размещении вида можно включить тела-сети, установив соответствующий флажок на вкладке «Параметры восстановления» диалогового окна.
- Включить поверхности — в диалоговое окно «Вид чертежа» добавлен параметр включения поверхностей в виды чертежа. По умолчанию поверхности не включаются в виды чертежа. При размещении вида можно включить поверхностные тела, установив соответствующий флажок на вкладке «Параметры восстановления» диалогового окна.
- Все размеры модели — ссылки на все размеры модели в виде. Все ненужные размеры можно удалить.
- Использовать рабочие элементы — параметр удален с вкладки «Параметры отображения».
Элементы диалогового окна «Вид чертежа» немного переупорядочены, и теперь окно включает в себя новые параметры. Далее представлены изменения.
Дополнительные сведения см. в разделе Справка по диалоговому окну «Вид чертежа».
Улучшения рабочего процесса
После выбора документа сборки для размещения в чертеже предварительный просмотр отображается в течение трех секунд (если этого времени достаточно). Если требуется больше времени, отображается диалоговое окно хода загрузки предварительного просмотра. Это диалоговое окно — единственный элемент, с которым можно взаимодействовать во время его отображения.
Если пользователь не желает дожидаться загрузки предварительного просмотра, следует нажать кнопку «Отмена», чтобы прервать процесс и закрыть диалоговое окно «Предварительный просмотр». Флажок «Предварительный просмотр» снимается, а вид отображается в форме ограничивающей рамки. Можно продолжить работу с диалоговым окном, изменять документы, представления, отображение видов и т. д. Для повторной активации предварительного просмотра установите соответствующий флажок.
