Инструменты внешнего контура усовершенствованы и обеспечивают более точное управление, улучшенный пользовательский интерфейс и оптимизацию рабочего процесса. Ниже приведены основные улучшения.

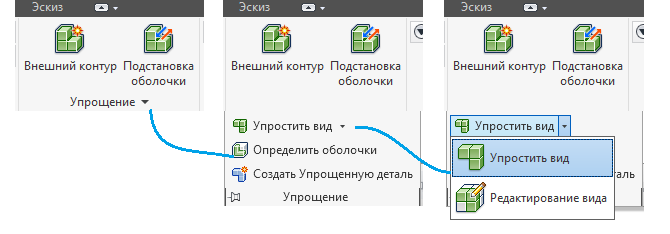

Вызов: команда «Внешний контур» находится непосредственно на вкладке Сборка на панели Упрощение.

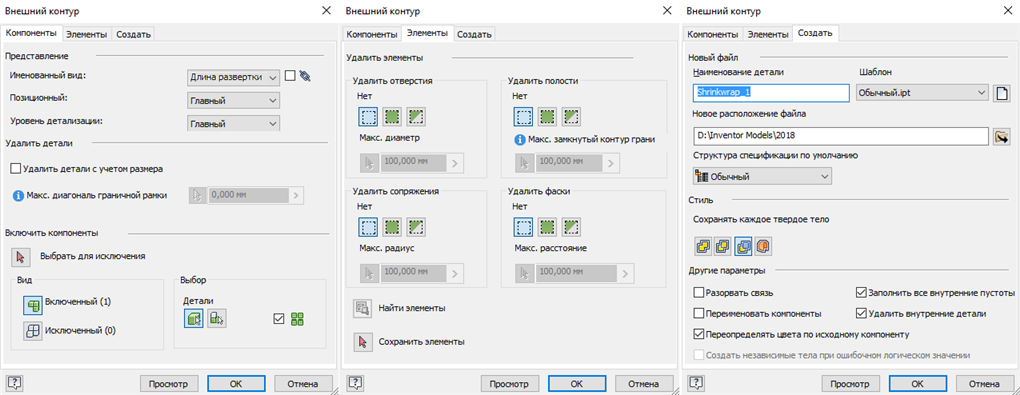

- Вкладка Компоненты — содержит информацию уровня документа, например представления и варианты для удаления компонентов.
- Вкладка Элементы — содержит варианты для определения того, какие элементы следует удалить из детали внешнего контура. Определенные типы элементов можно сохранить, удалить их все или удалить некоторые, используя диапазон значений. Кроме того, существуют инструменты, которые помогают обнаружить и сохранить элементы.
- Вкладка Создать — содержит информацию о файле, стиле внешнего контура и другие настройки.
- Удаление компонентов, которые являются невидимыми и/или находятся в пределах заданного диапазона размеров, и (при необходимости) выбор в интерактивном режиме тех компонентов, которые требуется оставить.
- Удаление всех элементов детали (отверстий/полостей/сопряжений/фасок) или элементов, находящихся в пределах заданного диапазона размеров, и (при необходимости) выбор в интерактивном режиме тех элементов, которые требуется оставить.
- Просмотр наборов компонентов, которые необходимо сохранить или удалить (включенные и исключенные компоненты) и быстрое перемещение компонентов из одного набора в другой.
- Редактирование итогового упрощенного компонента с использованием того же рабочего процесса, который использовался при его создании.
- Обновление итогового компонента при изменении исходной сборки, в том числе моделей, созданных не в Inventor.
Подробную информацию о внешних контурах см. в разделе Сборки внешнего контура и дочерних разделах
Этот новый рабочий процесс также используется подстановками внешнего контура.
Связанные изменения
В документах сборки удалена вкладка Упростить, а ее команды перемещены на панель Упрощение. Панель «Упрощение» ранее имела название «Упростить».
Изменения внешнего контура применяются также для команды «Новая подстановка» уровня детализации при использовании процесса создания внешнего контура.
Пошаговое руководство по публикации файлов Inventor в формате Revit (RFA)
В процедуру публикации файлов Inventor в формате Revit (RFA) включен рабочий процесс «Внешний контур».
Дополнительную информацию см. в разделе Пошаговое руководство по преобразованию файла Inventor в файл семейства Revit .
