Определение на основе модели

Определение на основе модели — это новый мощный набор инструментов для добавления аннотаций, допусков формы и расположения, а также другой производственной информации непосредственно в 3D-деталь.

Совет: Просмотрите пошаговое учебное пособие в галерее пособий, которое поможет начать работу с новыми командами.

3D-аннотация

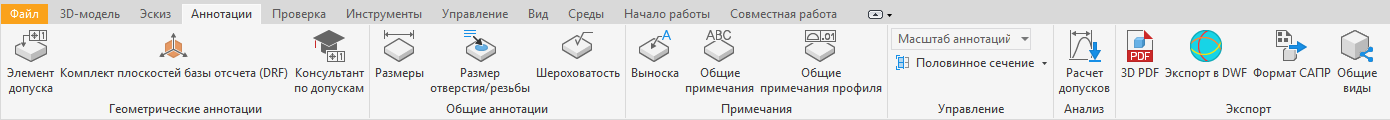

Для доступа к командам 3D-аннотаций используйте вкладку «Аннотации» в файле детали и добавьте производственную информацию непосредственно в 3D-модель.

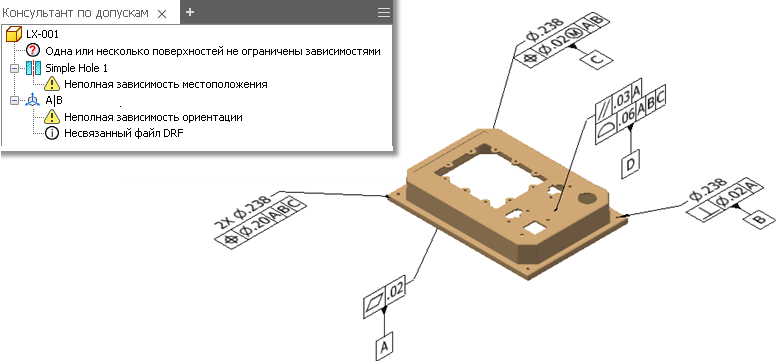

Используйте команду «Элемент допуска», чтобы присоединить аннотации допуска формы и расположения, допуски ФиР, обозначения базы для граней или элементов деталей. Включите обозреватель консультанта по допускам для проверки работоспособности схемы допусков и отображения следующих сведений.

• Список потенциально проблемных баз и опорных систем отсчета для базы (DRF).
• Информация об элементах, управление которыми осуществляется не полностью.
• Ошибки в элементе допуска.
Совет: Щелкните правой кнопкой мыши запись и выберите «Дополнительная информация», чтобы открыть страницу справки, относящуюся к конкретному сообщению.

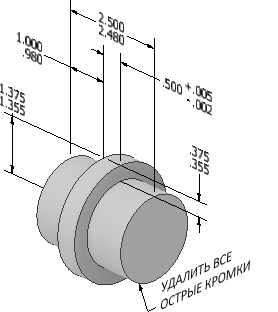

Используйте команды «Общие аннотации» и «Текст» для полного документирования модели.

Прим.: 3D-аннотации и видовые представления отображаются при создании трехмерного файла PDF.

Извлечение аннотаций на чертежах

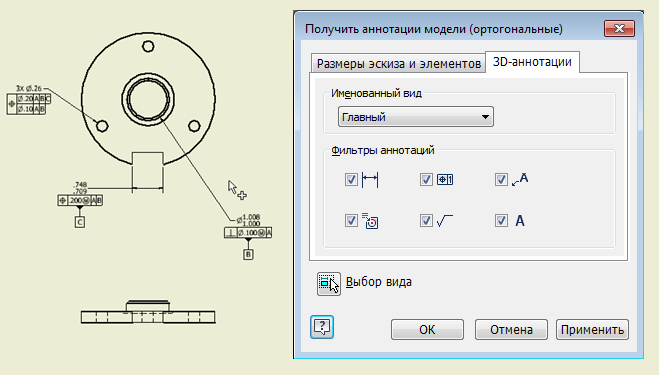

Новая вкладка «3D-аннотации» в диалоговом окне «Извлечь аннотации» позволяет восстановить информацию об MBD в детали и использовать ее на чертеже. Используйте именованный вид и параметры фильтрации для просмотра требуемой информации.

Экспорт MBD

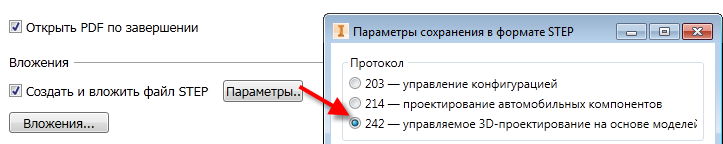

Добавлена поддержка формата Step AP 242. Теперь можно экспортировать полностью аннотированную 3D-модель для использования на последующих этапах производства. Можно также прикрепить файл STEP при экспорте 3D PDF.

Подробную информацию см. в разделе 3D-аннотации и определение на основе модели.
