Усовершенствования Studio
Новая поддержка освещения на основе изображения (IBL)
Все стили освещения в Inventor Studio теперь связаны с IBL. IBL обеспечивает улучшенный источник освещения.
В приложении Inventor Studio теперь имеется поддержка освещения на основе изображения из среды моделирования. Для выполнения визуализации из среды моделирования освещения используйте команды, доступные на вкладке "Вид". Затем используйте параметр "Текущее освещение" в диалоговом окне Studio "Визуализация изображения" или выберите в нем другие стили освещения.
Щелкните для получения дополнительных сведений

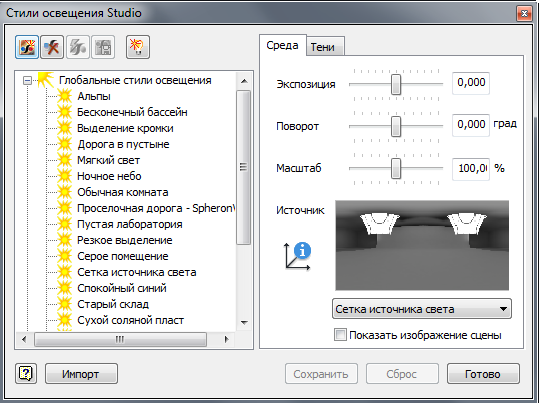

Новые возможности стиля освещения 2016 IBL
- IBL обеспечивает связь
- Включение/отключение фона
- Поддержка дополнительных источников света
Щелкните для получения дополнительных сведений

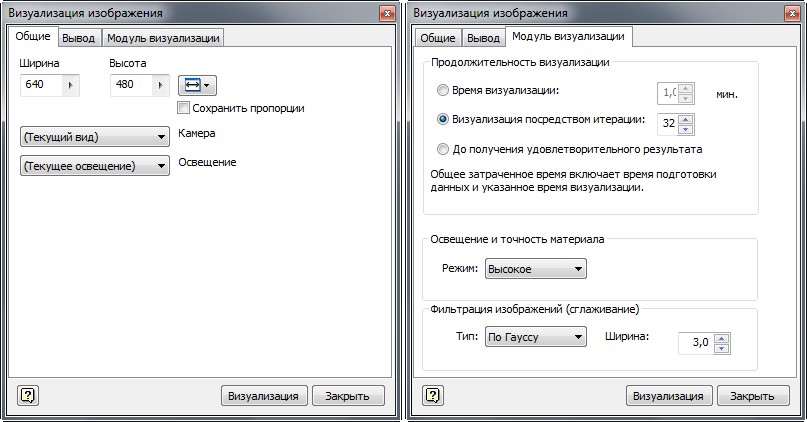

Расширенный механизм визуализации RapidRT обеспечивает новые конфигурации для визуализации
- Режим продолжительности времени, режим итераций, неограниченный режим
- Режимы освещения и точности материала
Удалены устаревшие параметры:
- Стиль сцены: настройки нулевой плоскости и эффекта тени, заданные на вкладке "Вид", теперь отображаются в визуализированной модели в Inventor Studio.
- Настройки визуализации рисунков в приложении Studio перенесены на вкладку "Вид"
панель "Представление" раскрывающееся меню "Визуальные стили". Новая команда "Техническая иллюстрация" позволяет создавать реалистичные эффекты иллюстрации в графическом окне.
Нулевая плоскость и отображение эффекта тени в окончательном варианте визуализации
Теперь настройки нулевой плоскости и эффекта тени, указанные на вкладке "Вид", будут отображаться в визуализированной модели.
Усовершенствования графики

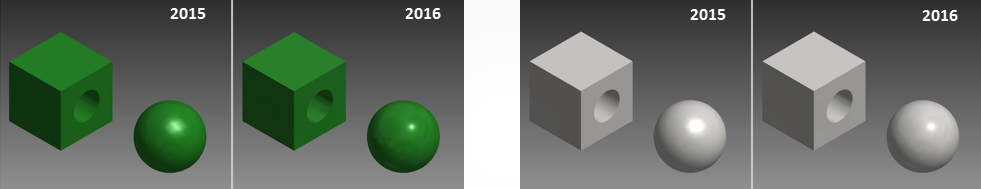

Улучшенный эффект отображения тонированного визуального стиля теперь лучше согласован с реалистичным визуальным стилем. Улучшенный визуальный эффект для тонированного вида. На следующих двух изображениях сравниваются результаты использования тонированного вида в версиях 2015 и 2016. Сохранена высокая производительность визуализации.
Визуальный стиль технической иллюстрации
Настройки визуализации рисунков в приложении Studio перенесены на вкладку "Вид" панель "Представление" раскрывающееся меню "Визуальные стили". Новая команда "Техническая иллюстрация" позволяет создавать реалистичные эффекты иллюстрации в графическом окне.
Новые стили IBL
На вкладку "Вид" панель "Представление" меню "Стили освещения" добавлены 11 новых стилей освещения: ночное небо, серая комната, бесконечный бассейн, фотокабина, спокойный синий, четкие блики, плавные блики, холодный свет, теплый свет, мягкий свет и свет сетки.
Изменения, внесенные в трассировку лучей
- Значения режимов трассировки лучей изменены на "Низкое", "Черновое" и "Высокое" и означают точность освещения и создания материалов.
- Строка состояния выполнения изменена и отображает измерение качества, а не процентное выполнение.
- Теперь в процессе трассировки лучей изображение можно сохранять в любое время.
Визуальное усовершенствование в чертежах
Новые настройки среды отражения в диалоговом окне чертежа "Параметры процесса моделирования" позволяют применить эффект отражения и указать карту отражения в файле чертежа (IDW).
