Усовершенствования сборки

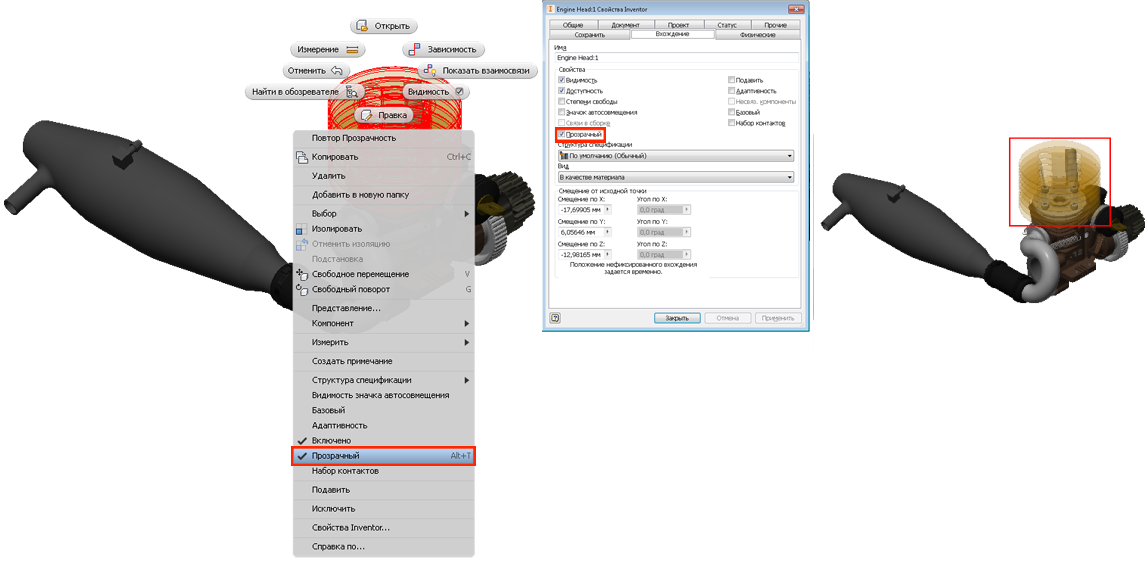

Настройка прозрачности компонентов

Теперь можно переключить прозрачность компонента в сборке, не применяя переопределение представления.

Выберите один или несколько компонентов в графическом окне или обозревателе, а затем:

1. Щелкните правой кнопкой мыши и выберите в контекстном меню пункт "Прозрачный".
2. В контекстном меню выберите "Свойства Inventor", чтобы открыть диалоговое окно. Щелкните вкладку "Вхождение" и выберите флажок "Прозрачный".

Дополнительные сведения см. в разделе Задание свойств вхождения в компонентах.

Усовершенствования в пересекающихся инфоточках

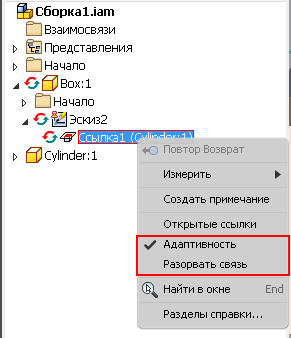

Обозреватель сборки теперь содержит дополнительные элементы управления и сведения о связях для компонентов с зависимостями между деталями.

В узлах обозревателя отображается следующая информация.

• Имена зависимых исходных компонентов доступны в узле обозревателя ссылок.



• Исходная зависимость представлена следующими значками:
  • Ребро
  • Грань (проецирование внешних и внутренних границ грани)
  • Замкнутый контур
  • Геометрия эскиза
  • Геометрия DWG
• Пересекающиеся инфоточки — путь к вхождению: отображение подсказок при наведении указателя на узел.



• Разрыв связи возможен из узла обозревателя.

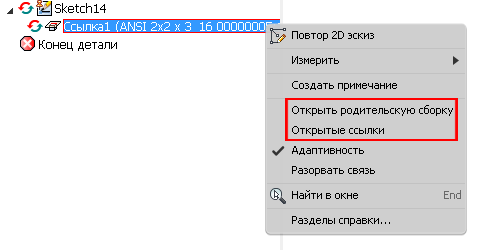

Открытие файлов непосредственно из узла обозревателя

В виде моделирования добавлена новая команда контекстного меню обозревателя сборки. Она позволяет открывать файлы ссылок непосредственно из обозревателя.

В файле детали щелкните правой кнопкой мыши узел "Ссылка" в обозревателе и из контекстного меню выберите "Открыть родительскую сборку", чтобы просмотреть пересекающиеся инфоточки в том файле сборки, где была создана ссылка. Выберите команду "Открытые ссылки", чтобы открыть ту деталь, из которой была создана ссылка.

Эта функция доступна не только при работе с ссылками в эскизах, но и для адаптивных рабочих элементов в скопированных объектов.

Дополнительные сведения см.в разделе Пересекающиеся эскизы в сборках.
