Команда "Найти в обозревателе" теперь доступна в пределах трасс
Теперь при создании трассы, а также при добавлении фитингов гибкого шланга доступен параметр контекстного меню "Найти в обозревателе".
Дополнительные сведения см. в разделе Создание трасс гибких шлангов.
Поддержка создания нескольких промежуточных точек на гибких шлангах с фитингами
Две новые команды контекстного меню — "Точка смещения" и "Промежуточная точка" — позволяют задавать несколько промежуточных точек при создании трассы гибких шлангов с фитингами. Можно добавить один фитинг, проложить шланг и в конце добавить второй фитинг. Можно также сразу вставить оба фитинга и проложить шланг путем попеременного выполнения команд "Промежуточная точка" и "Точка смещения".
Дополнительные сведения см. в разделе Создание трасс гибких шлангов.

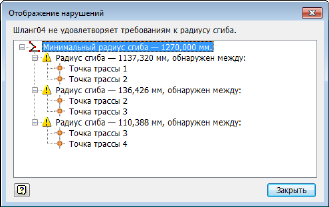

В новом диалоговом окне "Отображение нарушений" доступно визуальное представление нарушений для гибких шлангов
Диалоговое окно "Отображение нарушений" заменило собой сообщение, которое ранее выводилось при проверке проблемного радиуса сгиба. В новом диалоговом окне "Отображение нарушений" отображается дерево, в котором содержатся сегменты сплайна с нарушениями радиуса сгиба. При выборе узла в диалоговом окне соответствующий сегмент выделяется в графическом окне.
Дополнительные сведения см. в разделе Проверка радиусов сгибов в трассах шлангов.
Усовершенствования в диалоговых окнах модуля "Трубы и трубопроводы"
- Стили труб и трубопроводов: при изменении размера диалогового окна также увеличивается размер панели параметров стиля. Теперь можно без прокрутки просмотреть все сведения об имени, семействе, стандарте или представлении.
- Разработка труб и трубопроводов: ширина диалогового окна теперь увеличивается при добавлении более семи номеров соединений.
-
Имя файла ветви труб и трубопроводов: целевая папка в поле Местоположение файла ветви будет автоматически обновлена при изменении значения имени в поле Имя файла ветви труб и трубопроводов и поле Имя файла ветви.
Дополнительные сведения см. в разделе Трубы и трубопроводы.
Усовершенствования функций публикации линий разрыва для труб и трубопроводов

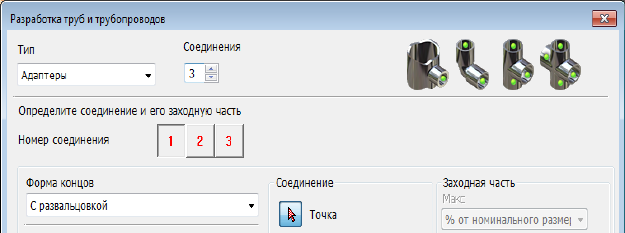

При добавлении соединений в ходе публикации компонентов труб и трубопроводов в диалоговом окне "Разработка труб и трубопроводов" выполняется автоматическое заполнение соединений в соответствии с настройкой формы концов.
Дополнительные сведения см. в разделе Разработка труб и трубопроводов.
Дополнительные улучшения производительности
- Команда контекстного меню "Изменить диаметры фитингов", доступная в Inventor 2016 для фитингов в трассах жестких труб, теперь доступна и для фитингов в ветви гибких шлангов. Можно выбрать один или несколько фитингов в ветви гибких шлангов и изменить диаметр всех выбранных фитингов.
Дополнительные сведения см. в разделе Создание трасс гибких шлангов.
- При вставке фитинга в существующую трассу доступны новые команды контекстного меню — "Изменить размер" и "Редактировать соединение".
- При выборе нескольких компонентов труб и трубопроводов доступна новая команда контекстного меню — "Удаление всех соединений".
- Используйте клавишу ПРОБЕЛ, чтобы изменить направление соединений для фитингов труб и трубопроводов в той ветви, которая не содержит трасс.
- Больше не нужно нажимать кнопку "ОК" в диалоговом окне "Подсоединение фитинга", чтобы подтвердить выбор свободного и базового фитинга. Теперь в диалоговом окне "Подсоединение фитинга" кнопка "ОК" по умолчанию находится в фокусе.
Дополнительные сведения см. в разделе Соединение и редактирование соединений и компонентов фитинга в модуле "Трубы и трубопроводы".
- В активной трассе теперь можно выбрать несколько рабочих элементов, добавленных в качестве заимствованной геометрии, и удалить их.
Дополнительные сведения см. в разделе Трубы и трубопроводы.
